EPA 接地技术

发布日期：2026-04-27 20:34:48 发布人员：思研

📌 文章核心导读

EPA（静电防护区）的接地技术是静电防护体系的核心，其根本目的并非简单地将静电“导入大地”，而是通过等电位连接，使区域内的所有导体（包括人员、设备、工具）处于同一电位，从而消除或最小化它们之间的电位差，防止静电放电（ESD）损伤敏感器件。🎯 核心原则：等电位连接在EPA内，所有导电和静电耗散物体都应连接到一个公共接地点 (Common Bonding Point, CBP)。这个CBP是整个EPA

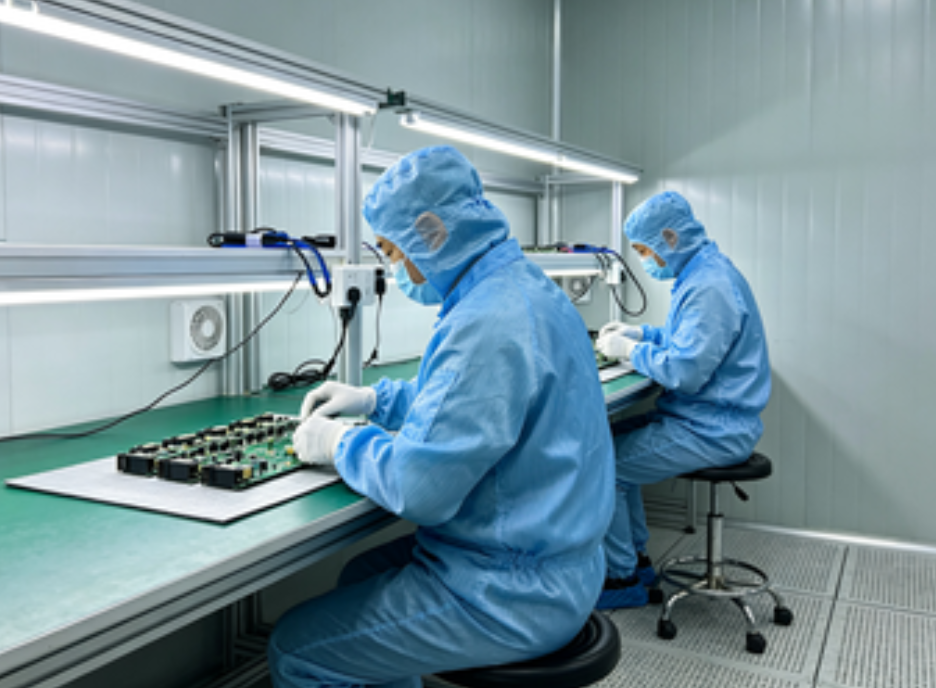

EPA（静电防护区）的接地技术是静电防护体系的核心，其根本目的并非简单地将静电“导入大地”，而是通过等电位连接，使区域内的所有导体（包括人员、设备、工具）处于同一电位，从而消除或最小化它们之间的电位差，防止静电放电（ESD）损伤敏感器件。

🎯 核心原则：等电位连接

在EPA内，所有导电和静电耗散物体都应连接到一个公共接地点 (Common Bonding Point, CBP)。这个CBP是整个EPA接地系统的“心脏”，所有静电电荷都通过它被安全、可控地泄放。

🔌 接地方式与拓扑

并联接地（星型拓扑）
- 这是唯一被接受的接地方式。
- 所有防静电设施（如工作台、腕带插孔、地板、设备机架等）都必须使用独立的接地线，直接连接到公共接地点（CBP）。
- 严禁串联接地，因为串联中任何一个连接点断开，都会导致后续所有设施失去接地保护，形成“静电孤岛”。
软接地
- 出于人身安全考虑，涉及人体的接地（如防静电腕带）必须采用软接地。
- 通过在接地回路中串联一个1MΩ的限流电阻，可以在保证静电荷安全泄放的同时，防止在意外接触到市电时产生致命的触电电流。
接地系统类型
- 保护接地 (Protective Earth, PE): 首选方式。直接利用建筑物电源系统中的保护地线进行连接。
- 功能接地 (Functional Earth): 当保护接地不可用时，可使用独立的接地系统（如专用接地桩）。但功能接地系统必须与保护接地系统在低电阻下（通常要求<25Ω）连接，以消除两个系统间的电位差。
- 等电位连接 (Equipotential Bonding): 在没有接地设施的特殊情况下，可将EPA内所有需要控制的物体连接到一个公共连接点，使它们彼此等电位。

📏 关键电阻参数要求

测量项目电阻要求说明

公共接地点(CBP)对大地电阻 ≤ 1Ω 这是接地系统有效性的关键指标，确保与大地有良好的电气连接。

腕带接地点对地电阻 7.5×10⁵Ω ~ 1×10⁹Ω 包含1MΩ限流电阻，保障人体安全。

防静电工作台面电阻 1×10⁴Ω ~ 1×10¹¹Ω 表面电阻率，确保静电荷能缓慢、安全地耗散。

保护地与功能地之间电阻 < 25Ω 防止不同接地系统间产生危险电位差。

测量项目	电阻要求	说明
公共接地点(CBP)对大地电阻	≤ 1Ω	这是接地系统有效性的关键指标，确保与大地有良好的电气连接。
腕带接地点对地电阻	7.5×10⁵Ω ~ 1×10⁹Ω	包含1MΩ限流电阻，保障人体安全。
防静电工作台面电阻	1×10⁴Ω ~ 1×10¹¹Ω	表面电阻率，确保静电荷能缓慢、安全地耗散。
保护地与功能地之间电阻	< 25Ω	防止不同接地系统间产生危险电位差。

🔧 实施与连接规范

连接线要求：从公共接地点到工作站的连接线截面积不应小于2.5mm²。推荐使用不小于6mm²的多股铜芯线作为主干线。
连接方式：连接必须牢固可靠，应采用钎焊、熔焊、螺钉紧固或专用卡箍等方式，避免简单的缠绕。
环境控制：建议将EPA内的相对湿度维持在40%RH ~ 60%RH。湿度过低会显著增加材料表面电阻，削弱防静电效果。
绝缘体管理：对于无法接地的绝缘体（如普通塑料、纸张），应将其移出EPA。如果工艺必需，需评估其静电威胁，并使用离子风机等设备进行电荷中和。

🧐 验证与维护

接地系统的有效性必须通过定期检测来保证。
定期测试：应建立检测计划，至少每年一次测量公共接地点与大地的连接电阻（要求≤1Ω）。
日常检查：对腕带、台垫、接地线等关键点进行每日或每周检查，确保连接可靠。
记录追溯：所有检查和测试结果都应记录存档，以满足质量管理体系的要求。
