一、定义与本质区别

1. IEC 61340-5-1（国际电工委员会）：功能地线（Functional Earth）
   • 定位：专用 ESD 功能接地，独立于电力系统 PE 保护地，核心用于泄放静电荷、维持 EPA 内所有导体等电位，不承担电气安全故障电流泄放职责。
   • 核心逻辑：以 ** 公共接地点 CPG（Common Point Ground）** 为汇流中心，所有 ESD 要素（腕带、台垫、地板、推车）均连接至 CPG，再单点接入大地或与 PE 地等电位连接。
   • 标准要求：CPG 至接地极直流电阻 **≤1Ω**；任意 ESD 要素到 CPG 电阻 **≤1×10⁹Ω**；优先与 PE 保护地共点、等电位连接，避免独立接地产生电位差。
2. ANSI/ESD S6.1/S20.20（美国标准）：辅助地线（Auxiliary Ground）
   • 定位：ESD 专用辅助接地，区别于设备接地导体（Equipment Grounding Conductor，即电源 PE 地），用于补充 / 替代 PE 地实现 ESD 泄放，属于 “非安全保护类” 辅助接地。
   • 核心规则：严禁与 PE 地直接串联混用；必须与设备 PE 地做等电位连接，两者间电阻 **≤25Ω**（核心强制要求），消除电位差（最大可达 500V）导致的 ESD 风险。
   • 接地电阻：辅助地自身对地电阻 **≤4Ω**（行业常用），CPG 至 PE 地≤25Ω，CPG 至大地≤1Ω。
   •


二、核心技术参数对比（关键差异）

项目	IEC 61340-5-1（功能地线）	ANSI/ESD S6.1/S20.20（辅助地线）
标准名称	功能接地（Functional Earth）	辅助接地（Auxiliary Ground）
核心定位	ESD 专用功能接地，等电位核心	ESD 辅助接地，补充 PE 地，等电位连接
与 PE 地关系	优先共点、等电位连接，可独立但需验证	必须与 PE 地连接，电阻≤25Ω，禁止独立悬空
CPG 对地电阻	≤1Ω（直流全路径）	≤1Ω（CPG→大地）；辅助地→PE 地≤25Ω
接地极要求	联合接地网（与防雷、电力共地）优先	专用接地极或联合接地，辅助地独立时≤4Ω
连接拓扑	星型拓扑（CPG 单点汇流）	星型 + 等电位跨接，CPG 与 PE 地跨接≤25Ω

• 三、接地系统架构与实施要点

  1. 1.公共接地点 CPG（核心枢纽）
     • 所有 EPA 内 ESD 设施（腕带插座、台垫、地板铜箔、货架、推车）统一接至 CPG，杜绝串接、分支混乱。
     • CPG 材质：铜排 / 铜带（≥4mm²），接地导线：多股铜芯软线（≥2.5mm²），防断裂、低电感。
     •

     • 2.等电位连接（最关键）
  2. • IEC：功能地与 PE 地在总接地排共点，实现零电位差，避免独立接地网间电势差。
     • 美国：辅助地与设备 PE 地必须跨接，电阻≤25Ω，定期测试；严禁双地独立、不连接，否则会产生致命 ESD 放电路径
     •

  3. 3.接地电阻与测试要求
     • 功能 / 辅助地对地：≤1Ω（CPG→接地极）；辅助地→PE 地：≤25Ω（ANSI 强制）。
     • 日常测试：腕带系统（1MΩ~35MΩ）、台垫 / 地板系统、CPG 等电位、接地电阻，每月 / 季度验证并记录。
  4.

     4.禁忌与风险
     • ❌ 禁止将 ESD 功能 / 辅助地线与电力零线（N）、防雷引下线直接混接。
     • ❌ 禁止独立接地不做等电位：PE 地与辅助地电位差可达数百伏，接触瞬间击穿敏感器件（HBM/CDM）。
     • ✅ 优先采用联合接地网（防雷、电力 PE、ESD 共地），接地电阻≤1Ω，最安全可靠。







  四、标准适用与选型建议

  • IEC 61340-5-1：全球通用，欧盟、亚洲多数地区（含中国 GB/T 33545）采用，强调 “功能接地 + 等电位”，适合出口、国际供应链企业。
  • ANSI/ESD S20.20：北美、航空航天、半导体主流，明确 “辅助地 + 25Ω 跨接”，适合美国客户、军工 / 高端电子制造。
  • 最佳实践：融合双标准—— 以 IEC 功能地架构为基础，满足 ANSI 辅助地与 PE 地≤25Ω 的跨接要求，建立统一联合接地网，CPG 单点汇流、全系统等电位。

如何确保 EPA 功能地线 (IEC)、辅助地线 (ANSI) 连接合规达标

一、核心原则（合规底线）

1. 功能地 / 辅助地严禁单独孤立接地，必须与电气保护地（PE）做等电位联结；
2. ESD 接地全程采用单点汇流（CPG 公共接地点）星型拓扑，禁止串接、T 接、级联；
3. 严禁与零线 N、防雷地线、弱电信号地混接共用；
4. 两地系统统一接入厂区联合接地网，杜绝异地多接地极产生电位差。

---

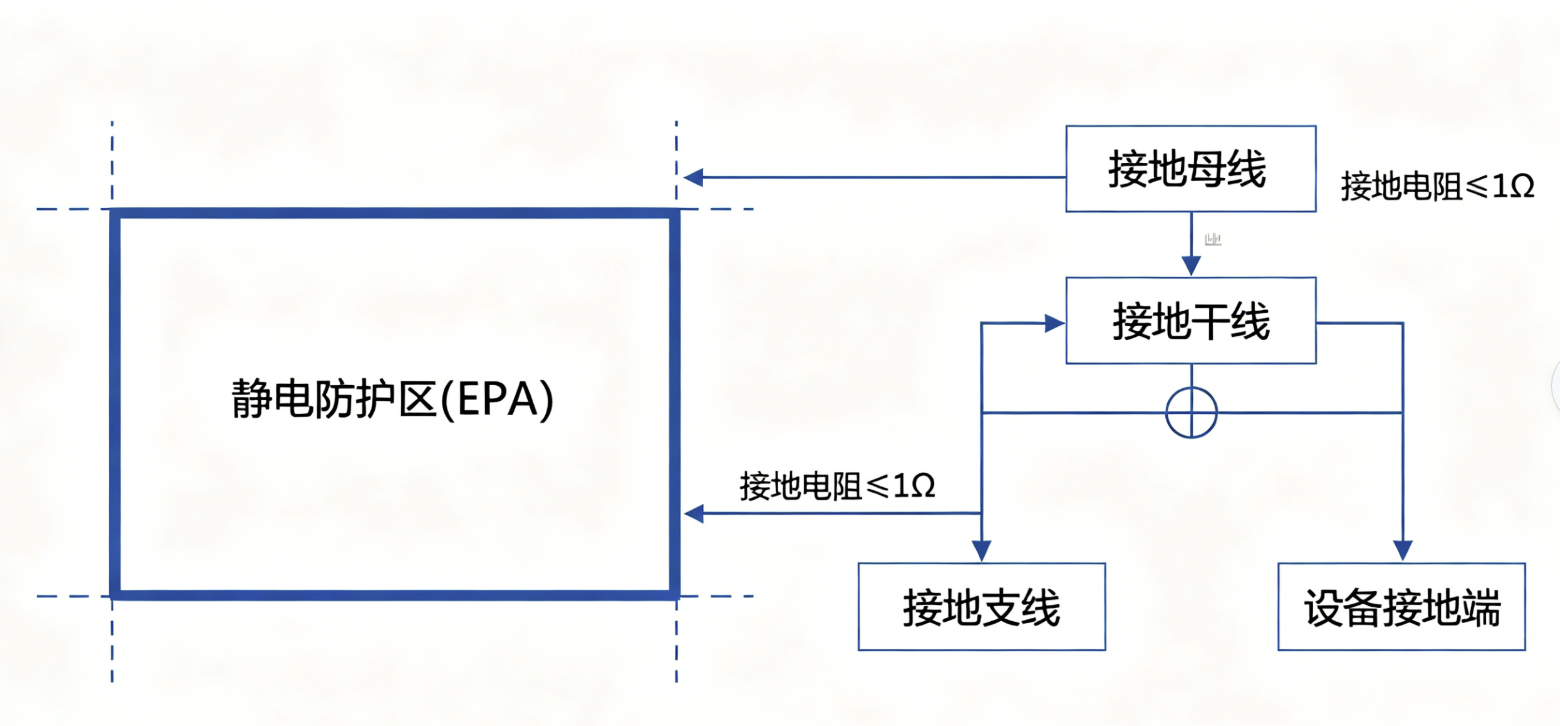

二、接地架构合规设置

1. IEC 功能地线（Functional Earth）

1. 所有 EPA 防静电单元：防静电台垫、地垫、防静电腕带、周转车、货架、金属设备外壳，全部独立引线汇总至CPG 公共接地铜排；
2. 功能地铜排与车间PE 保护接地排单点可靠连接，实现等电位，不单独打独立接地极；
3. 仅承担静电泄放功能，不作为设备故障保护接地、防雷接地使用。

2. ANSI 辅助地线（Auxiliary Ground）

1. 作为 ESD 专用补充接地，独立布设 ESD 接地干线，最终同样汇入 CPG；
2. 强制要求：辅助接地排与设备 PE 保护地之间加装等电位跨接线；
3. 区别于设备安全地线，只用于静电耗散材料、静电消除类设施接地。

3. 双地合一通用方案（最优）

• 所有 ESD 负载统一接汇流排；
• 汇流排再与建筑 PE 母排可靠跨接；
• 整体接入厂区联合接地网。

---

三、关键连接参数标准限值（硬性指标）

1. 辅助地 ↔ PE 保护地 跨接电阻：≤25Ω（ANSI 强制）
2. CPG 汇流排对地总接地电阻：≤1Ω（IEC + 国标通用）
3. 辅助地线独立接地极（特殊场景）对地电阻：≤4Ω
4. 每段 ESD 接地支线、主线导线回路电阻无异常断路、高阻；
5. 等电位联结端子接触电阻稳定，无氧化、虚接。

---

四、线缆与施工连接工艺合规

1. 线径规格
   • ESD 分支线（台垫、腕带）：≥1.5～2.5mm² 多股软铜接地线；
   • 主接地干线、CPG 连接线：≥4mm² 铜芯绝缘导线；
   • 等电位跨接线：≥2.5mm² 镀锡铜线，抗氧化。
2. 连接方式
   • 禁止缠绕、扭接、胶布包裹，必须使用铜端子压接、螺栓锁紧、铜排硬连接；
   • 金属接触面打磨去氧化、镀锡 / 涂导电膏，防止日久高阻；
   • 接地线路全程独立套管防护，避免与动力线缆同管干扰、磨损破损。
3. 隔离与禁忌
   • 不与大功率设备地线共用支线；
   • 防雷接地、ESD 接地、电源保护地共网不共线，汇流后统一入地；
   • 禁止在 ESD 地线中串联开关、保险丝、电阻器（专用限流电阻除外）。

---

五、安装后强制检测验收（确保连接合格）

1. 目视检查

• 接线拓扑：星型单点汇流，无串接、乱接、并接；
• 标识清晰：功能地、辅助地、PE 地、防雷地分区标识；
• 固定牢固：端子无松动、线缆无老化破损。

2. 仪器实测（必测项目）

1. 接地电阻测试仪：测 CPG 对地电阻≤1Ω；
2. 绝缘电阻 / 低阻测试仪：测辅助地 —PE 地跨接电阻≤25Ω；
3. 逐点测试：台垫、地板、金属工装架至 CPG 导通正常，无断路、高阻；
4. 电位差检测：EPA 区域内金属构件之间电位差趋近于 0V。

3. 资料合规

---

六、日常运维，长期维持连接合规

1. 月度：目视检查接地端子松动、氧化、线缆破损；
2. 季度：复测跨接电阻、接地电阻，数据留存；
3. 改造 / 新增工位：严禁私自乱接地线，必须统一接入 CPG 汇流排；
4. 环境管控：潮湿、酸碱车间定期清洁接地接点，防止腐蚀导致接触不良。

---

七、常见不合规问题整改

1. 双地分离（功能地、辅助地单独接地）→ 增加等电位跨接线，并入同一 CPG；
2. 地线串接、一拖多 → 改为单点星型独立引线汇流；
3. 接点氧化阻值超标 → 打磨接触面、更换端子、涂抹导电膏；
4. 与零线混接 → 立即拆分，重新单独接入 PE 等电位排。
