关于EPA接地技术的具体案例

发布日期：2026-04-28 00:09:42 发布人员：思研

📌 文章核心导读

案例 1：双地分离（PE + 专用地）导致批量芯片隐形失效（典型 “500V 跨地电位差”）背景：珠三角某 SMT 贴片厂，2023 年手机主控芯片（CMOS 工艺）批次不良率达 3.8%，表现为开机随机死机、射频灵敏度漂移，失效分析为 EOS（电气过应力）。接地现状：车间两套接地独立：设备、照明用建筑 PE 保护地；防静电工作台、地垫、腕带单独打专用 ESD 地桩，与 PE 完全隔离。原因：

案例 1：双地分离（PE + 专用地）导致批量芯片隐形失效（典型 “500V 跨地电位差”）

背景：珠三角某 SMT 贴片厂，2023 年手机主控芯片（CMOS 工艺）批次不良率达 3.8%，表现为开机随机死机、射频灵敏度漂移，失效分析为 EOS（电气过应力）。

接地现状：车间两套接地独立：

设备、照明用建筑 PE 保护地；
防静电工作台、地垫、腕带单独打专用 ESD 地桩，与 PE 完全隔离。

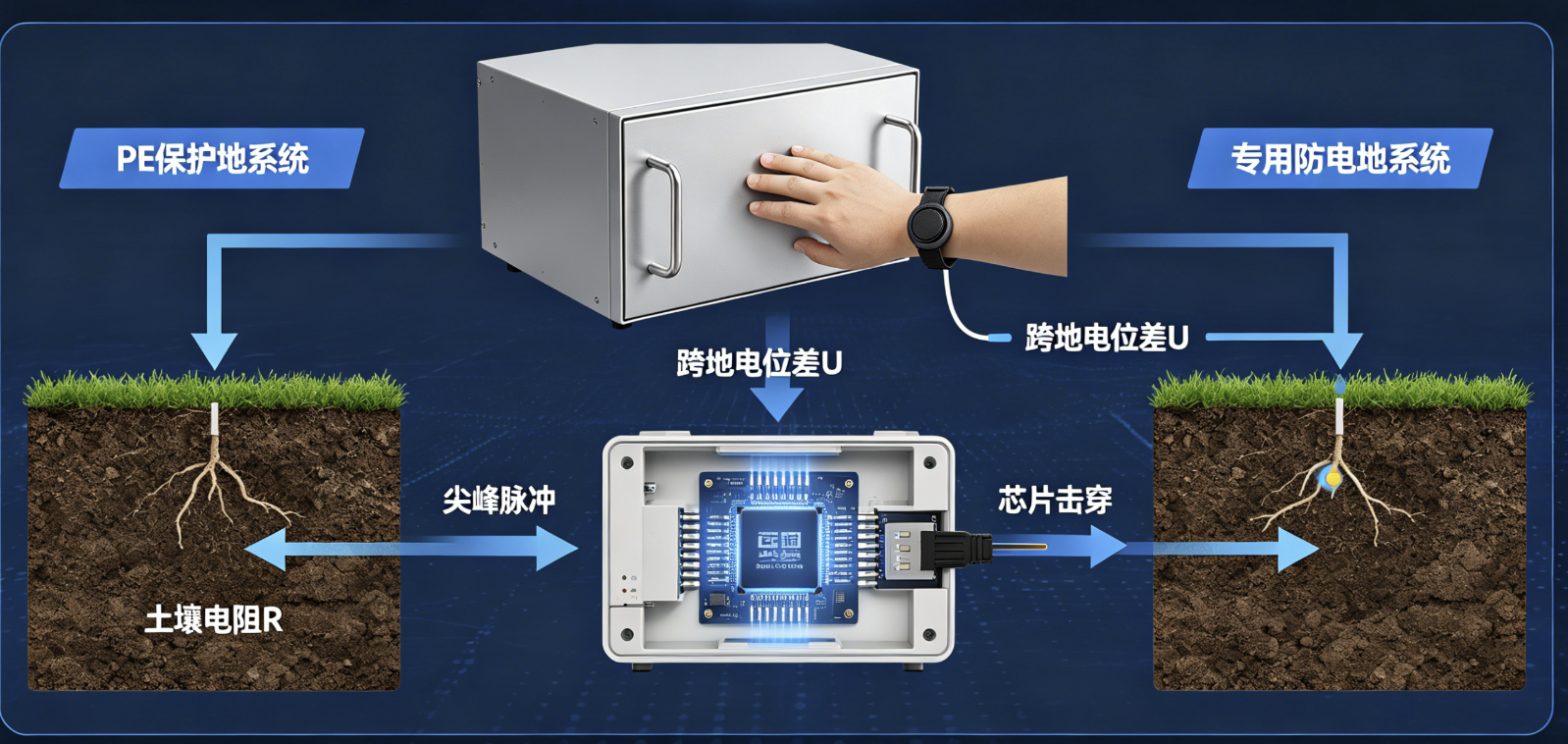

原因：大地土壤电阻导致 PE 地 ↔ 专用地存在 200–500V 电位差。操作人员戴腕带（接专用地）触摸设备金属外壳（接 PE 地），瞬间跨地放电，芯片受 200–500V 尖峰脉冲损伤。

整改：在车间总等电位箱处，用 16mm² 黄绿线将 PE 地与专用地可靠跨接，实现全域等电位；拆除所有双地跨接的临时线。

效果：不良率降至 0.03%，EOS 失效完全消失；ESD 审核零不符合项。

启示：双地分离是 EPA 最严重的设计错误；专用地必须与 PE 地在总等电位处跨接。

案例 2：工作台串联接地 → 静电泄放慢、阻值超标、ESD 测试失败

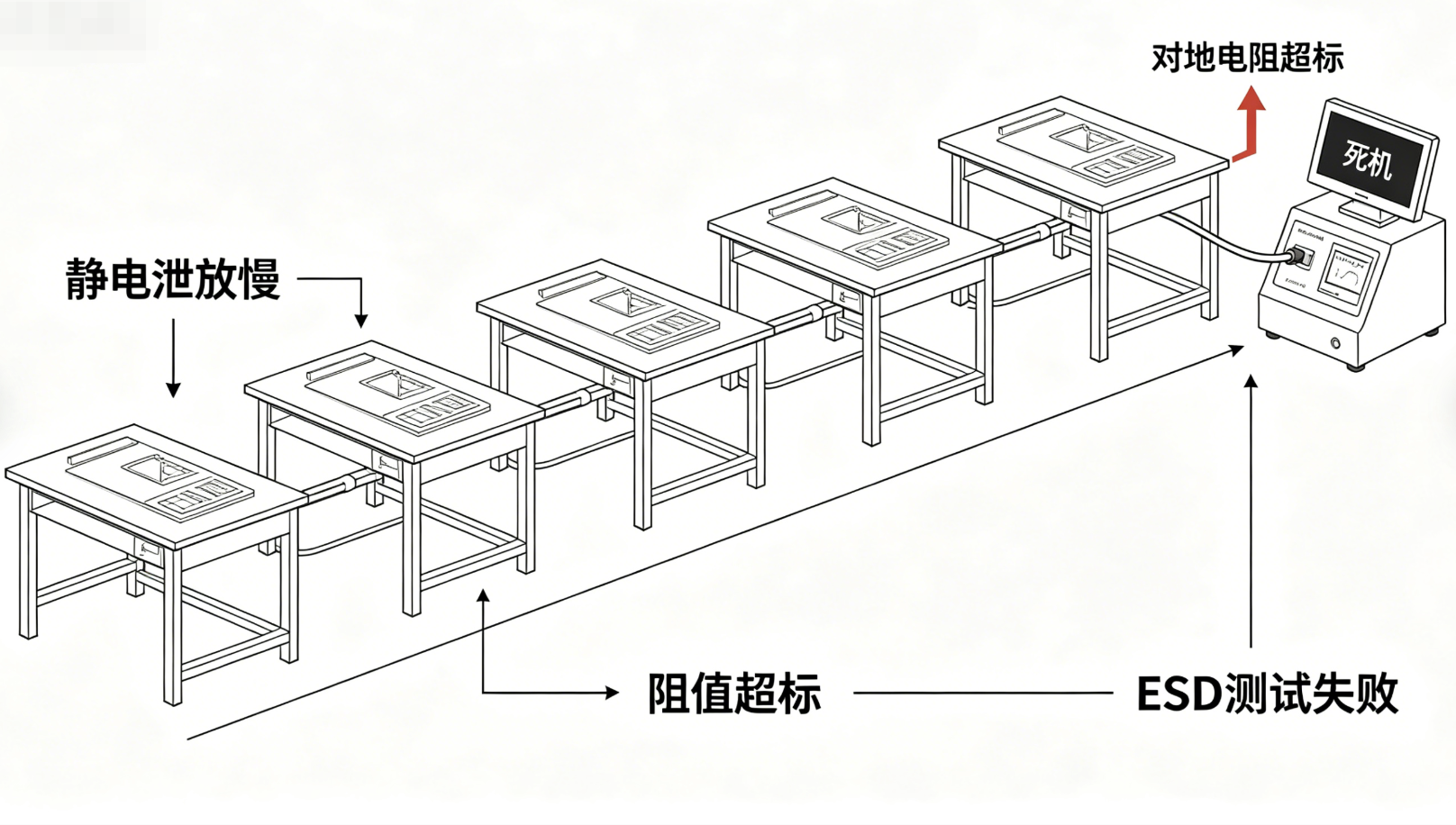

背景：某电子组装车间，12 个防静电工作台一字排开串联接地：桌 1→桌 2→桌 3→…→桌 12→接地排。审核发现末端工作台对地电阻 > 10MΩ，腕带报警频繁，ESD ±4kV 接触放电测试死机。

原因：串联接地电阻逐级叠加，末端静电泄放路径长、阻抗高，电荷积累无法快速泄放；任意一处接头松动，后续全部工作台接地失效。

整改：改为独立并联单点汇流：每个工作台用 2.5mm² 黄绿线直接接至 EPA 公共接地排（CPG），再接入 PE 地；接头压接 + 热缩管防护。

效果：所有工作台对地电阻稳定在 0.5–5Ω；ESD ±6kV 测试无异常；腕带报警消失。

启示：串联接地 = 违规；EPA 一级设施（工作台、腕带、金属柜体）必须并联单点汇流。

案例 3：弃用 PE 地、全场专用地（TT 系统混用） → 漏电触电重大隐患

背景：某老化车间为 “隔离电网干扰”，切断所有设备 PE 线，全场设备、工作台、地垫仅接专用 ESD 地（TT 模式）。2024 年发生 3 起设备外壳漏电打手事件，漏电保护器不动作。

原因：同一低压系统 TN（PE 保护）与 TT（专用地）混用，属强条违规。设备绝缘破损漏电时，故障电流无法触发空开 / 漏保，外壳长期带电（110–220V），人身触电风险极高。

整改：恢复所有设备 PE 线；专用 ESD 地在总等电位处与 PE 跨接；车间采用 TN-S 统一保护。

效果：漏电事件零发生；漏保正常动作；通过 ISO 9001/ESD S20.20 审核。

启示：禁用 PE 地、纯专用地方案 = 重大安全违规；工业 EPA 必须优先用建筑 PE 保护地。

案例 4：金属外壳 / 散热器悬空未接地 → ESD 耦合复位、芯片烧毁

背景：某医疗输液泵，EMC 测试时金属把手 / 散热器 ±8kV 接触放电即重启；±4kV 仍失败，显示 IC（COB 裸片）烧毁。

接地问题：

金属把手悬空未接地，距 PCB 仅 5mm；
芯片散热器浮地，无任何接地连接。

原因：静电在悬空金属件上积累，通过空气耦合→PCB 覆铜→信号线→敏感 IC 放电；散热器形成 “天线”，放大 ESD 耦合效应。

整改：

金属把手用导电橡胶接主地，接触电阻 < 0.2Ω；
散热器 4 点螺丝锁接 PCB 地 / 机壳地；
增加绝缘片隔离金属件与 PCB。
效果：±15kV 接触 / 空气放电无异常；IC 烧毁问题彻底解决。
启示：EPA 内所有金属件（外壳、把手、散热器、导轨）必须可靠接地，禁止 “孤岛” 悬空。

案例 5：接地排锈蚀 / 接触不良 → 地电位漂移、信号干扰、产品漂移

背景：某精密仪器车间（生产压力传感器），2024 年产品零点漂移不良率 2.1%，测试数据波动大，示波器可见 50Hz 地电位噪声。

接地问题：

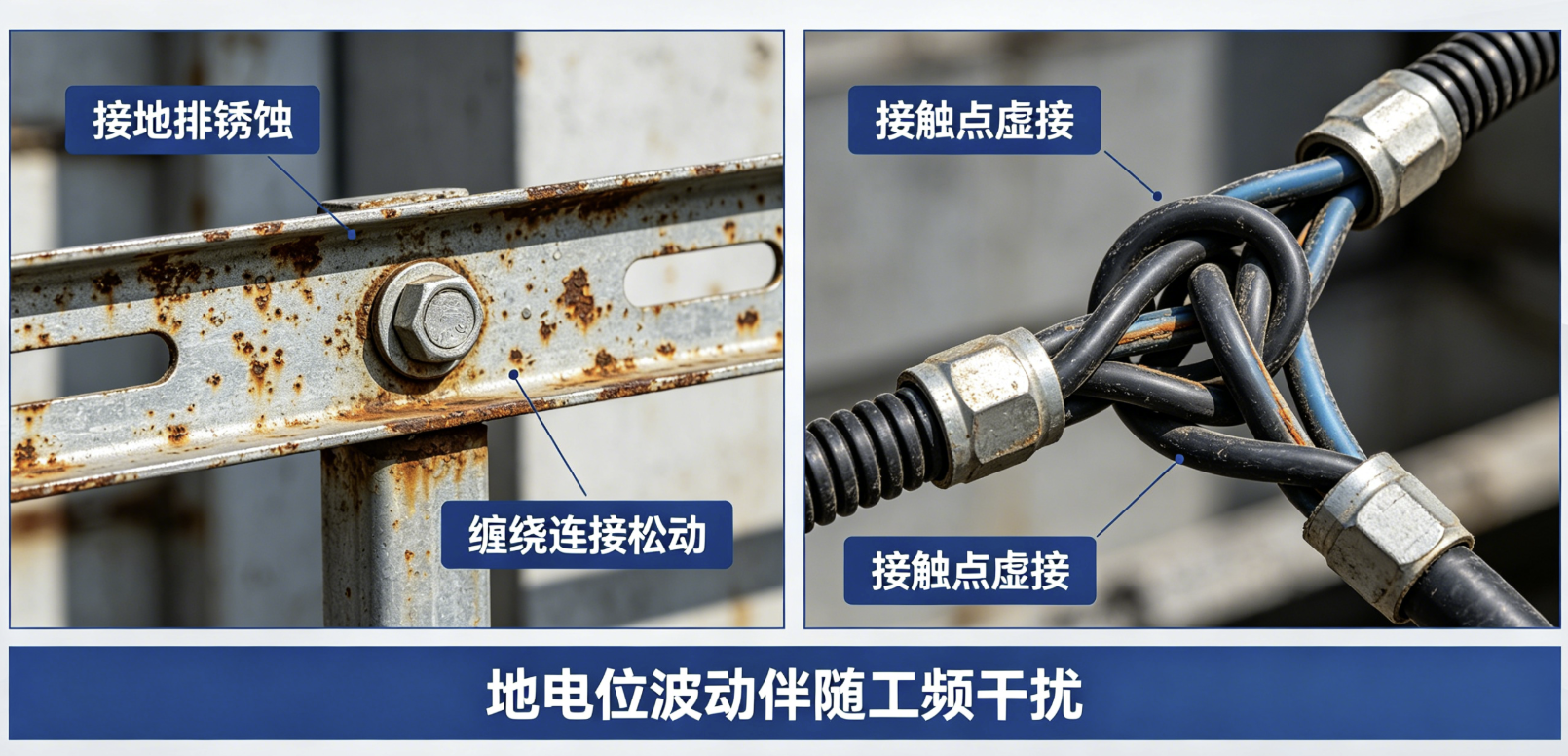

EPA 公共接地排（CPG）镀锌层脱落、严重锈蚀；
工作台 / 地垫接地线缠绕搭接、未压接，接触电阻 > 100Ω。

原因：锈蚀 + 虚接导致接地阻抗不稳定、地电位漂移；50Hz 工频干扰通过地环路耦合进模拟电路，造成传感器零点漂移。

整改：

更换 304 不锈钢接地排，螺栓压接 + 防松垫圈；
所有接地线冷压端子压接，杜绝缠绕；
定期（每月）检测接地电阻与连接可靠性。
效果：接地电阻稳定 < 2Ω；50Hz 干扰消失；漂移不良率降至 0.05%。
启示：接地连接质量比电阻数值更重要；必须用可靠压接 + 防腐接地排，定期巡检。

案例 6：防静电地面破损 + 座椅接地失效 → 人体静电无法泄放、器件击穿

背景：某手机维修 EPA，员工取放主板时频繁发生静电击穿（约每周 3–5 片），腕带正常，工作台接地良好。

接地问题：

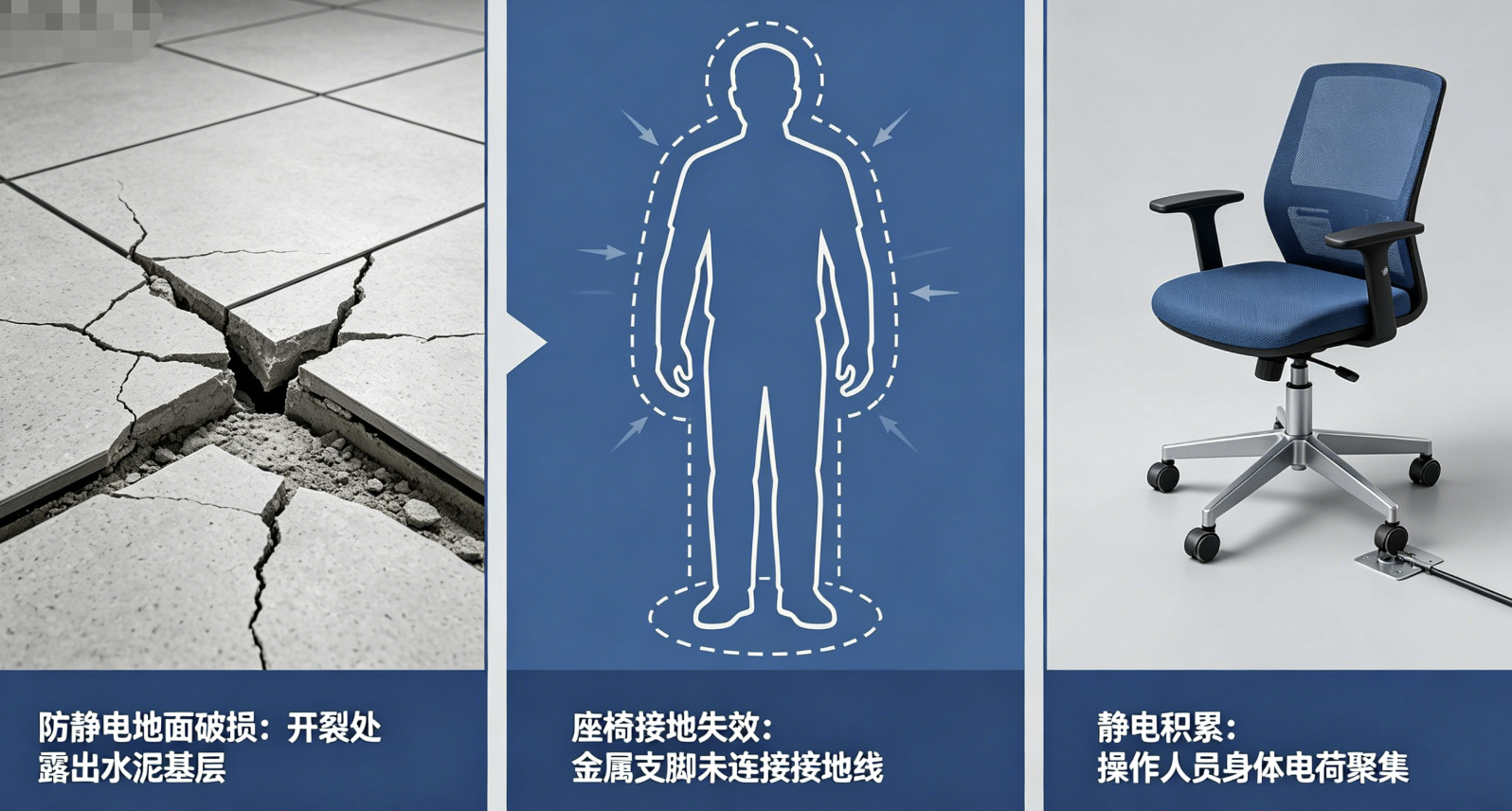

防静电 PVC 地面多处破损、开裂，导电层断裂；
员工座椅导电轮磨损、绝缘化，座椅与地面接触不良。

原因：站立 / 移动时，人体静电主要通过鞋→防静电地面→地网→大地泄放；地面破损 + 座椅绝缘，人体静电无法泄放（可达 8–15kV），触摸主板瞬间放电击穿芯片。

整改：

修补破损地面，确保表面电阻 10⁶–10⁹Ω；
更换座椅全新导电轮（每椅≥2 个导电轮）；
明确：移动作业以 “鞋 - 地” 为主接地路径，腕带为辅。
效果：静电击穿事件降至每月 0–1 片；通过 ESD S20.20 审核。
启示：EPA 二级设施（防静电地面、导电座椅、导电轮）是移动人员静电泄放的关键，不可忽视。

建议

可将案例 1/3 放在 “接地架构优先级” 章节，论证 PE 地优先、禁止双地分离 / 纯专用地；
案例 2/5 放在 “接地连接规范” 章节，强调并联汇流、可靠压接；
案例 4/6 放在 “器材接地分类” 章节，说明金属件必接地、二级设施维护要点。
