静电手环「系统电阻 < 3.5×10⁷ Ω（35 MΩ）」**，是指**人员佩戴手环并正确接地时，

从人体皮肤 → 手环内表面 → 手环带 → 接地线上限流电阻 → 接地插头 → 大地** 整条泄放路径的总电阻，

按标准方法测量并判定。

1. 核心来源：国际标准的硬性规定

2. 为什么要定在 35 MΩ？（背后的物理逻辑）

🛡️ A. 人体安全（防触电）—— 最关键的考量

• 人体自身的电阻： 人体不是纯导体。在干燥环境下，从手到脚的电阻可能在 10 MΩ 到 30 MΩ 之间波动。
• 系统总电阻构成：

• 推导： 标准制定者考虑到最坏的情况（人体电阻很高），如果总电阻超过 35 MΩ，静电可能无法及时泄放；但如果总电阻太小（比如没有那个 1 MΩ 电阻），人碰到高压电就会出事。
• 结论： 35 MΩ 是一个“安全上限”。只要总电阻在这个范围内，既能保证静电泄放，又能保证即便人碰到 250V 电压，流过身体的电流也远低于危险值（通常限制在几毫安以内）。

⚡ B. 静电泄放效率（防高压）

• 电压限制： 研究表明，如果人体对地电阻控制在 35 MΩ 以内，人体因行走或摩擦产生的静电电压通常能控制在 100V 以下。
• 敏感度： 大多数电子元器件能承受 100V 以上的静电（HBM 模型）。
• 反之： 如果电阻大于 35 MΩ（比如手环戴太松、接触不良），电荷泄放慢，人体电压可能会飙升到几千伏，从而击穿芯片。

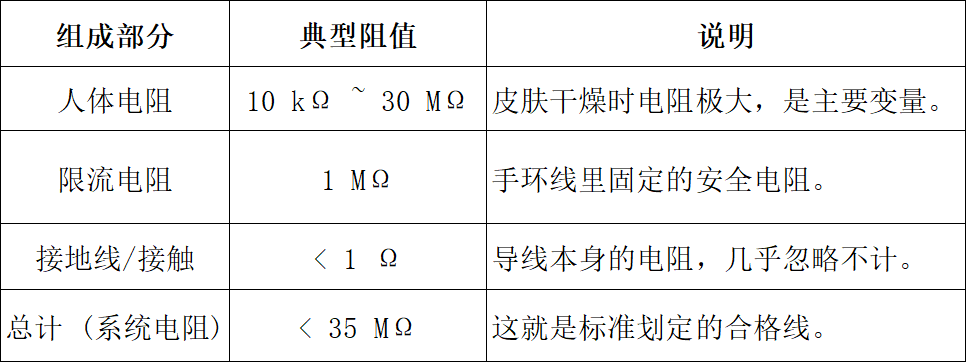

3. 数值的组成拆解

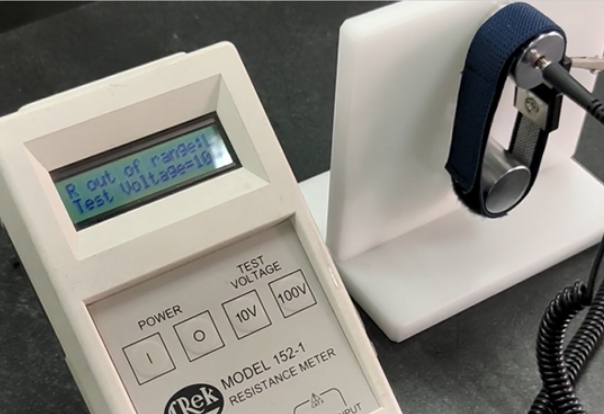

当你进行“系统电阻”测试时，测得的数值其实是以下三部分的总和。标准认为这三部分加起来不能超过 35 MΩ：

总结

• 它来源于 IEC 61340-5-1 等国际标准。
• 它代表了：人体自身电阻（最高约34MΩ） + 安全限流电阻（1MΩ） ≈ 35 MΩ。
• 只要你的测试值（比如 1.25 MΩ 或 10 MΩ）小于这个数，就说明你的静电泄放通道是通畅且安全的。

✅ 合格

一、对静电防护的直接影响

1. 静电泄放太慢，等于 “没戴”

人体静电要在 0.1 秒内泄放掉，才不会损坏元器件。

电阻越大，泄放时间越长：

35 MΩ 以内：静电几毫秒～几十毫秒放完，安全。

超过 35 MΩ：35 MΩ：RC 常数约 7 ms 100 MΩ：RC 常数约 20 ms

几百 MΩ 以上：几百毫秒甚至几秒才放完

结果：摸芯片瞬间，静电还没放完，直接击穿器件。



2. 容易被判定为 “开路 / 失效”

超过 35 MΩ 很多时（比如几百 MΩ、OL），基本就是：

手环带老化、断裂，金属扣接触不良，接地线内部断线，接地插座松动 / 接地失效

这种情况完全失去 ESD 防护作用。



二、对产品质量的影响

敏感器件（CMOS、Flash、MCU、LCD 驱动等）隐性击穿，产品良率下降、返修率上升，客户现场出现偶发故障，难以复现、难以追责。



三、对人身安全有没有影响？

没有触电风险，反而更安全，但防护失效。

电阻越大，流过人体的电流越小：

35 MΩ：220V 下电流约 6.3 µA

100 MΩ：电流约 2.2 µA

都远低于人体感知电流，不会触电。

但这是以丢掉 ESD 防护为代价，完全不可接受。



四、现场简单判断标准

＜ 35 MΩ：合格，静电能正常泄放

35～100 MΩ：偏危险，泄放变慢，建议更换

＞ 100 MΩ 或万用表显示 OL：基本失效，必须立即更换



五、一句话总结

系统电阻＞35 MΩ = 静电泄放太慢 / 接近断路 = 人身上的静电放不掉 = 芯片被静电打坏风险大幅上升。

如果你是要写ESD 体系文件 / 培训资料，我可以帮你整理一段标准、正式的描述直接用。
