工厂设备与工装接地规范（优化版）
结论
工厂内所有导电设备、仪器、工装、工具的金属外壳，统一接保护地（PE/设备地/AC地），严禁使用独立的“防静电地”。
核心原理（为什么接保护地）
安全+ESD双重目的
保护地（PE）：作为第一道防线，防止设备漏电触电，确保故障电流快速泄放。
ESD目的：利用PE线作为公共参考点（Common Point of Ground, CPG），确保所有导体（外壳、工具、台面）处于同一等电位，消除静电放电（ESD）的压差。
标准依据
ANSI/ESD S20.20 / IEC 61340-5-1：明确设备金属外壳、机架等必须接地，且设备接地导体（AC保护地）即为ESD公共参考地。
SH/T 3081-2003 / GB 50169：规定仪表及控制系统的保护接地应按电气专业标准进行，已做保护接地的仪表设备不必再另做防静电接地。
禁止独立ESD地（关键误区）
风险：独立的“防静电地”若与电力系统地电位不一致，极易形成电位差，反而引发ESD击穿或设备损坏。
正确做法：采用联合接地或共用接地装置，所有ESD点（腕带、台垫、工具）最终汇流至保护地（PE）。
各类设备/工具接地细则

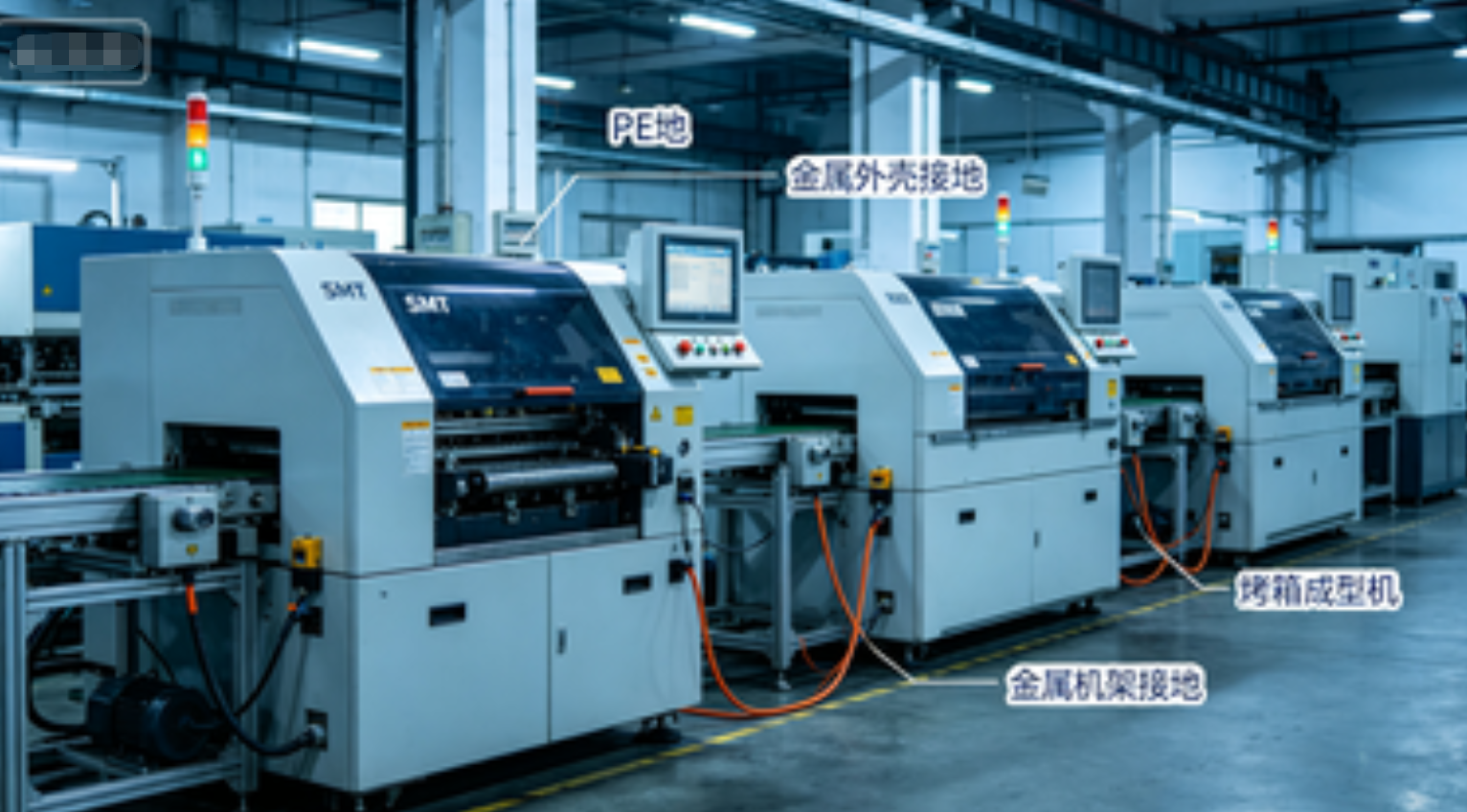

大型设备（SMT、波峰焊、回流焊、烤箱、成型机）
金属外壳/机架：直接接保护地（PE）。
要求：接地电阻≤4Ω（依据电气安全规范），建议<1Ω以获得更好的EMC效果。
线缆：必须使用黄绿双色多股铜线，且每台设备需单独引线，严禁串联接地（ Daisy Chain）。
测试设备/仪器（示波器、电源、万用表、AOI/X-Ray）
机箱、金属外壳、测试探针：接保护地（PE）。
目的：泄放感应电、防止信号干扰、保护被测件（DUT）。
注意：对于I类金属外壳设备，必须确保电源插头的PE端与外壳导通良好。
工装/夹具/治具（金属底座、探针、载具）
所有金属部分：接保护地（PE）。
非金属（防静电材料）：表面电阻在105-109Ω之间的材料，通过1MΩ限流电阻或直接接入公共接地点。
等电位：确保工装与台面、设备、人员处于等电位状态。
手持工具（电批、电烙铁、吸锡枪）
必须硬接地：金属外壳接地电阻建议<2Ω（依据部分ESD协会标准，电气安全通常要求<4Ω）。
电烙铁：烙铁头对地电阻<2Ω，且感应电压（漏电压）应<2mV（部分高精密标准要求<0.3V）。
电批：夹头/外壳必须接地，防止摩擦静电积聚。
接地系统结构（推荐）
总地网
采用联合接地（保护地+防雷地+工作地），接地电阻<1Ω。
车间公共接地点（CPG）
定义：所有设备、工具、台垫、腕带的汇接点。
连接：CPG与电气保护地主干的连接阻抗应<1Ω。
标识：建议使用蓝色导线或明确的ESD接地标识区分普通电源地线（虽然物理上最终连通）。
ESD限流点（1MΩ规则）
人员腕带、防静电台垫、防静电椅：必须串联1MΩ电阻后接公共地，以在发生电气故障时保护人员安全（限流<0.5mA）。
金属设备/工具：直接硬接地（不串电阻），确保低阻抗泄放。
关键标准与测试
设备/工具金属外壳：对地电阻<4Ω（电气安规），ESD控制建议<1Ω。
电烙铁头：对地电阻<2Ω，交流感应电压<2mV。
人员/台垫：系统电阻（含1MΩ电阻）通常为 1MΩ±20%。
等电位：任意两个接地点之间电位差<1Ω。
一句话总结
金属外壳、设备、工装、工具→保护地（PE）硬接地（<1Ω~4Ω）；人员/台垫/耗散材料→1MΩ限流后→同一保护地公共点（CPG）。
