测量 ESD（静电防护）材料的体积电阻，核心目的是看电流能不能穿透材料内部，从一面流到另一面。这与你之前测的手环系统电阻（串联回路）完全不同，体积电阻测的是材料本体的导电性能。

测量方法主要取决于你的材料是**“板材/片材”（如防静电盒、发泡棉）还是“线材/软管”**（如接地线外皮）。

以下是两种最主流的测量方法及步骤：

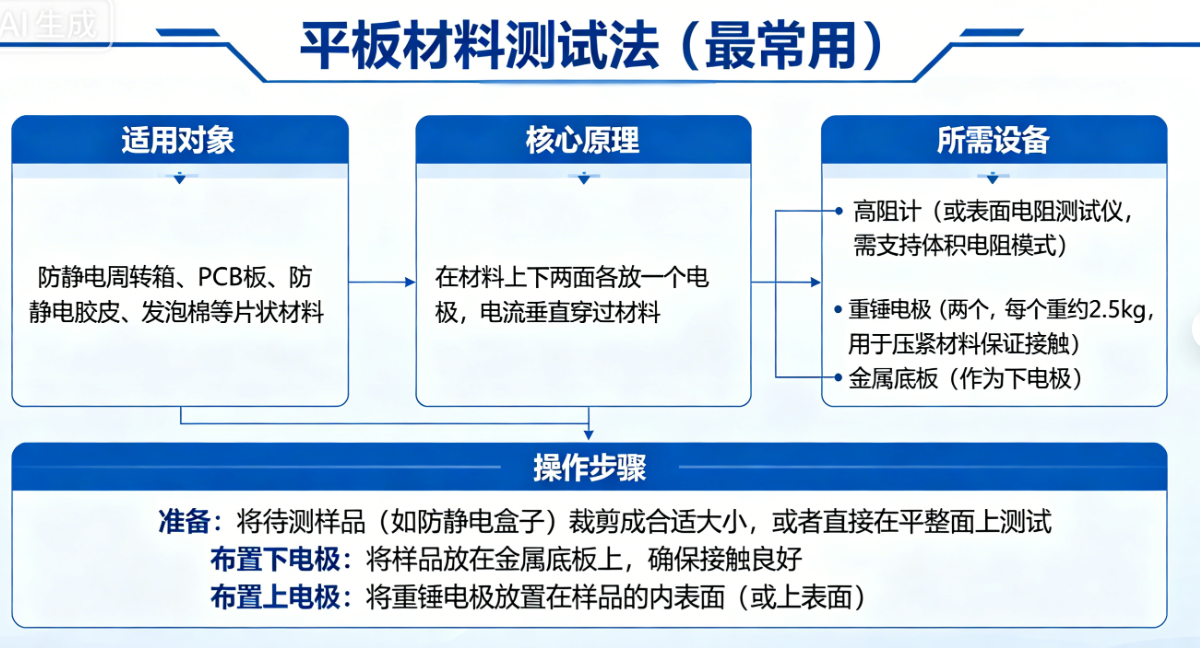

1. 平板材料测试法（最常用）

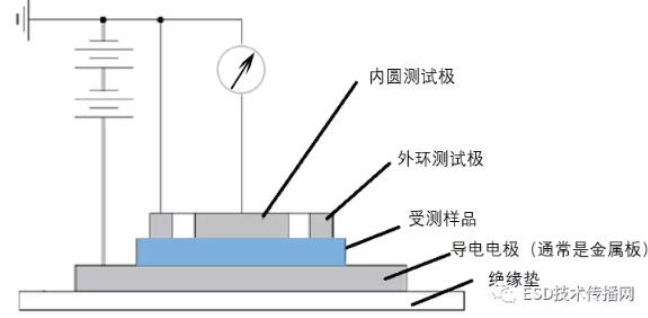

适用对象： 防静电周转箱、PCB板、防静电胶皮、发泡棉等片状材料。 核心原理： 在材料上下两面各放一个电极，电流垂直穿过材料。

所需设备

• 高阻计（或表面电阻测试仪，需支持体积电阻模式）。
• 重锤电极（两个，每个重约 2.5kg，用于压紧材料保证接触）。
• 金属底板（作为下电极）。

操作步骤

1. 准备： 将待测样品（如防静电盒子）裁剪成合适大小，或者直接在平整面上测试。
2. 布置下电极： 将样品放在金属底板上，确保接触良好。
3. 布置上电极： 将重锤电极放置在样品的内表面（或上表面）。

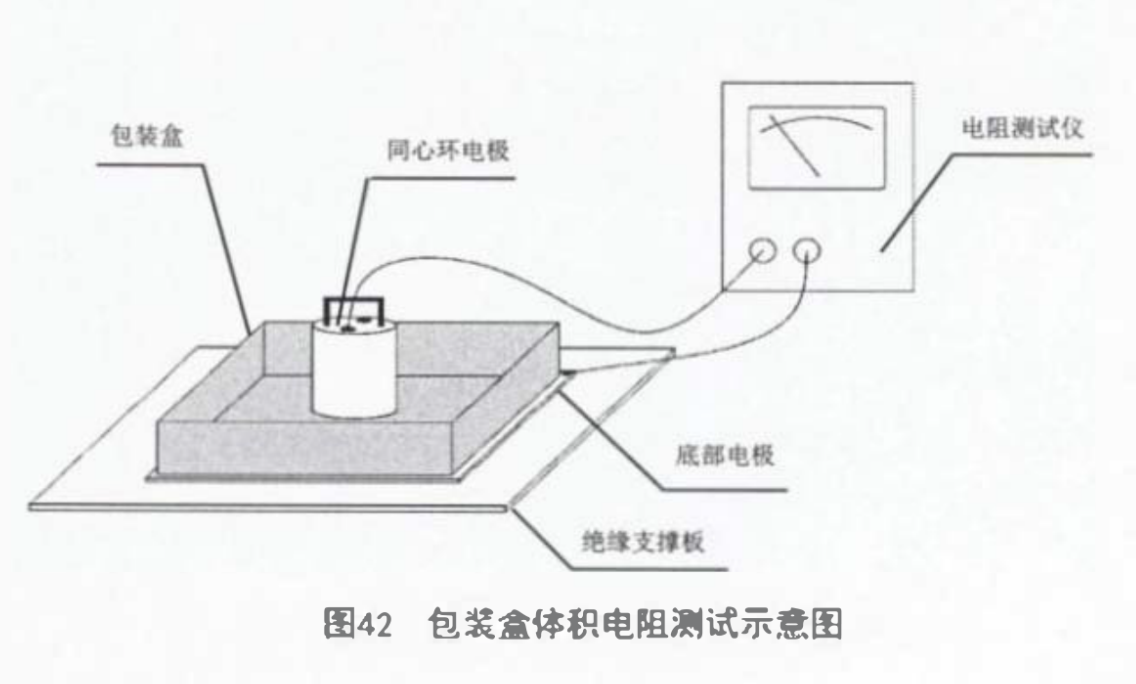

   • 注意：如果是测箱子，通常是一个重锤在箱内，箱子底部压在金属板上。
4. 连接线路：
   • 仪器的“正极”接上重锤。
   • 仪器的“负极”接金属底板。
5. 施加电压： 通常施加 100V 或 500V 直流电压（根据材料预期阻值，阻值大选500V）。
6. 读数： 等待数值稳定（通常 15秒~60秒），读取电阻值 R。

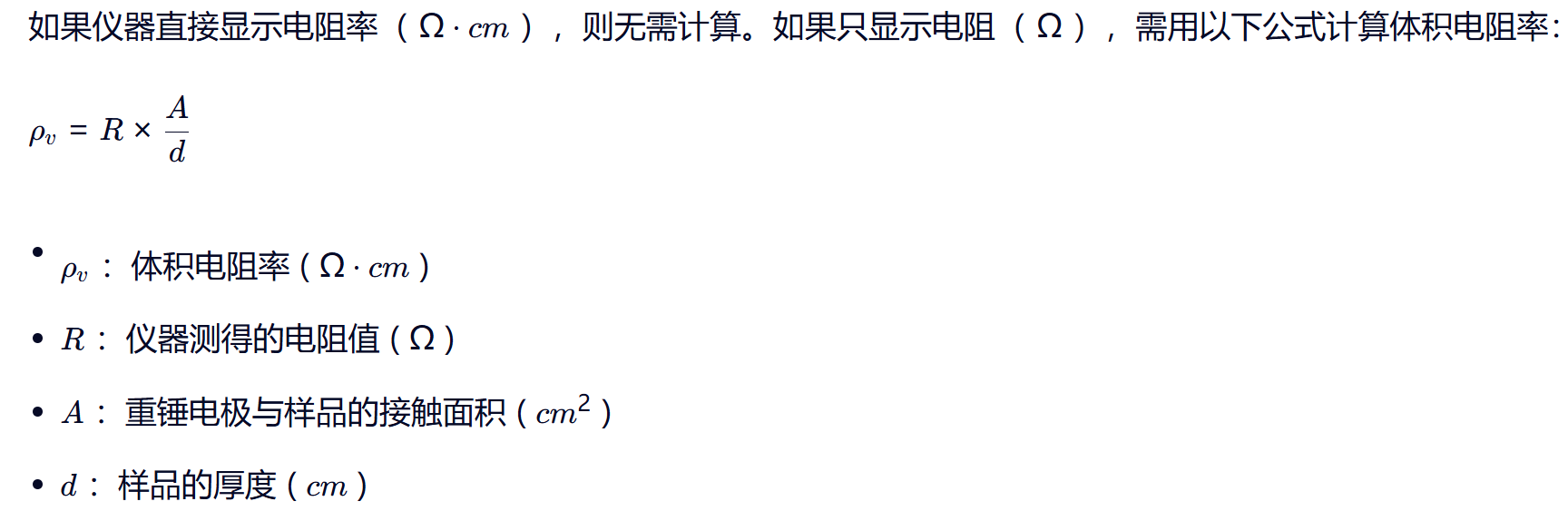

计算公式

---

2. 圆柱体/线材测试法（两端法）

适用对象： 防静电软管、接地线外皮、导电橡胶条等长条形材料。 核心原理： 电流沿着材料的长度方向流动。

操作步骤

1. 制样： 截取一段长度适中（如 10cm）的材料。
2. 包裹电极： 在材料两端紧密缠绕导电金属箔（如铝箔）或使用专用夹具，作为两个电极（电极A和电极B）。
3. 连接： 将高阻计的两根表笔分别接在两端的电极上。
4. 测试： 施加电压（通常 100V），读取电阻值 $R$。

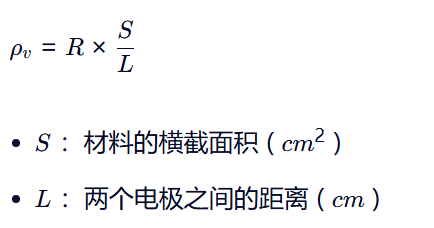

计算公式

---

3. 关键注意事项（影响结果的因素）

为了保证测出来的数值（比如你想要的 <math xmlns="http://www.w3.org/1998/Math/MathML">104∼109Ω</math>104∼109Ω ）是准确的，必须注意以下几点：

1. 环境温湿度（非常重要）：
   • 标准环境是 23±2℃，湿度 50±5% RH。
   • 原因： 湿度越低，绝缘材料表面越干燥，电阻值会飙升；湿度高，电阻值会下降。
2. 静置时间：
   • 测试前，样品需在标准环境下放置 24~48小时，让材料内部吸湿平衡。
3. 充电时间：
   • 施加电压后，不要马上读数。通常读取 15秒 或 60秒 时的数值，因为材料极化需要时间。
4. 表面清洁：
   • 测试前用酒精擦拭表面，去除油污和灰尘，否则测出来的可能是污垢的电阻。

总结

如果你是工厂产线快速检测（如测周转箱），直接用重锤法：

• 箱子放金属板上 -> 重锤放箱子里 -> 测电阻。
• 合格范围通常参考：104∼109Ω （具体看你的产品规格书，有些要求 <math xmlns="http://www.w3.org/1998/Math/MathML">105∼1011Ω</math>105∼1011Ω ）。

ESD 标准判定

• 导电材料：Rv ＜ 1×10⁵ Ω
• 耗散材料（合格）：1×10⁵ ~ 1×10¹¹ Ω
• 绝缘材料（不合格）：＞ 1×10¹¹ Ω（静电无法泄放）
