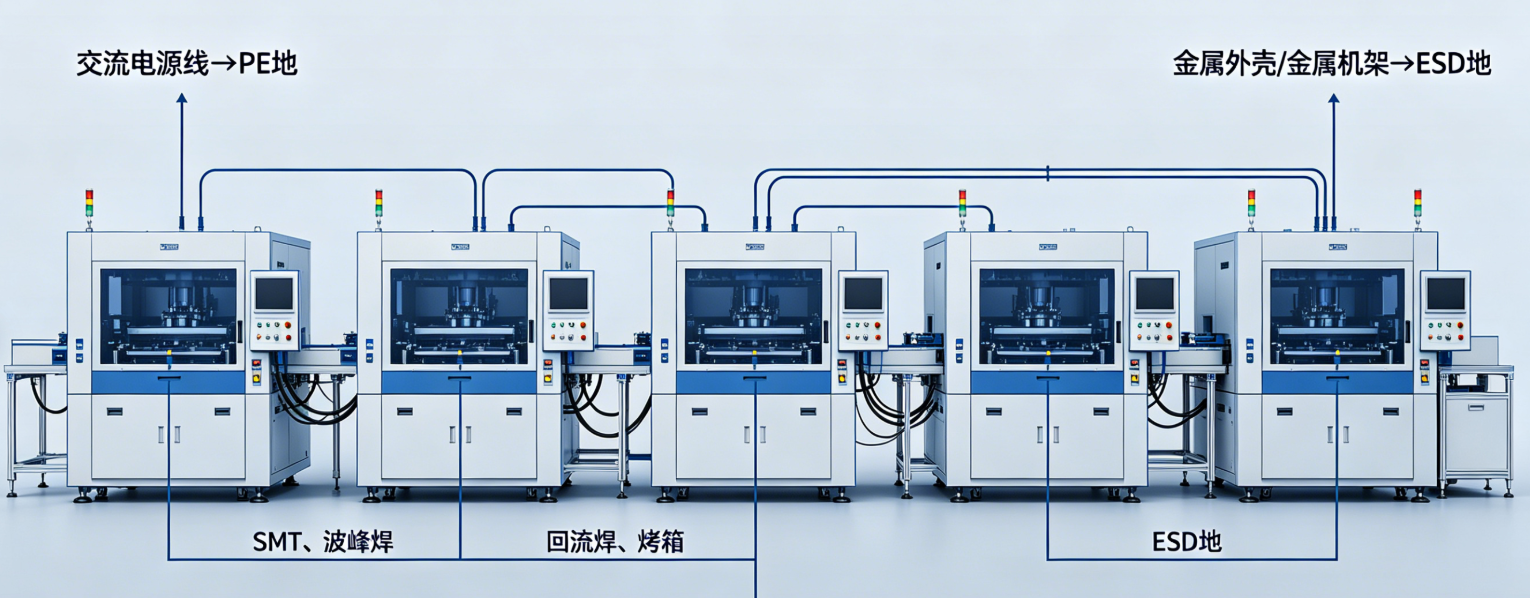

大型设备（SMT、波峰焊、回流焊、烤箱、成型机），交流电源线已连接PE地，那金属外壳/金属机架还需要接地吗？

发布日期：2026-04-11 13:47:41 发布人员：思研

📌 文章核心导读

在正规的工厂管理（如SMT车间、精密电子制造）中，“电源线PE”和“设备外壳独立接地”绝对不能混为一谈，必须执行双重接地保护。为什么要重复接地电源线 PE 线可能断裂、松脱、老化，一旦断线，设备外壳会带电，非常危险ESD 防静电要求：设备机架、台面、工装必须可靠等电位，单靠电源线 PE 不可靠强电安全规范：金属外壳设备必须做保护接地 + 重复接地提到的“双重保护”逻辑非常严密，主要基于以下三个层面

在正规的工厂管理（如SMT车间、精密电子制造）中，“电源线PE”和“设备外壳独立接地”绝对不能混为一谈，必须执行双重接地保护。

为什么要重复接地

电源线 PE 线可能断裂、松脱、老化，一旦断线，设备外壳会带电，非常危险
ESD 防静电要求：设备机架、台面、工装必须可靠等电位，单靠电源线 PE 不可靠
强电安全规范：金属外壳设备必须做保护接地 + 重复接地

提到的“双重保护”逻辑非常严密，主要基于以下三个层面的考量：

🛡️ 强电安全（保命）：防止PE线断路导致外壳带电
- 原理：电源线的PE线（保护地线）是随插头插拔的，容易因为拉扯、老化、接触不良而断裂。如果设备内部发生漏电（火线碰壳），而此时电源PE线恰好断了，设备外壳就会带上220V高压，变成“杀人陷阱”。
- 规范：根据保护接地原理，金属外壳必须通过独立的导体（黄绿线）直接连接到车间的接地排。这样即使电源线的PE断了，电流依然可以通过独立接地线导入大地，触发空开跳闸，保护人员安全。
⚡ ESD防护（保产品）：等电位连接
- 原理：ESD（静电放电）防护的核心不是简单的“接地”，而是等电位。电源线PE线上往往有高频干扰或微弱电流，电位并不绝对为0。
- 规范：根据IEC 61340-5-1标准，工作台、机架、设备外壳必须连接到公共接地点（EBP），以确保所有金属部件处于同一电位，防止静电在设备与产品之间放电。仅靠电源插头里的PE线，无法提供足够低阻抗和稳定的静电泄放通道。
🔧 工业规范（防隐患）：TN-S系统与重复接地
- 规范：施工现场和工厂临时用电规范要求（如JGJ46），必须采用TN-S接零保护系统，且电气设备的金属外壳必须与保护零线连接，并进行重复接地。

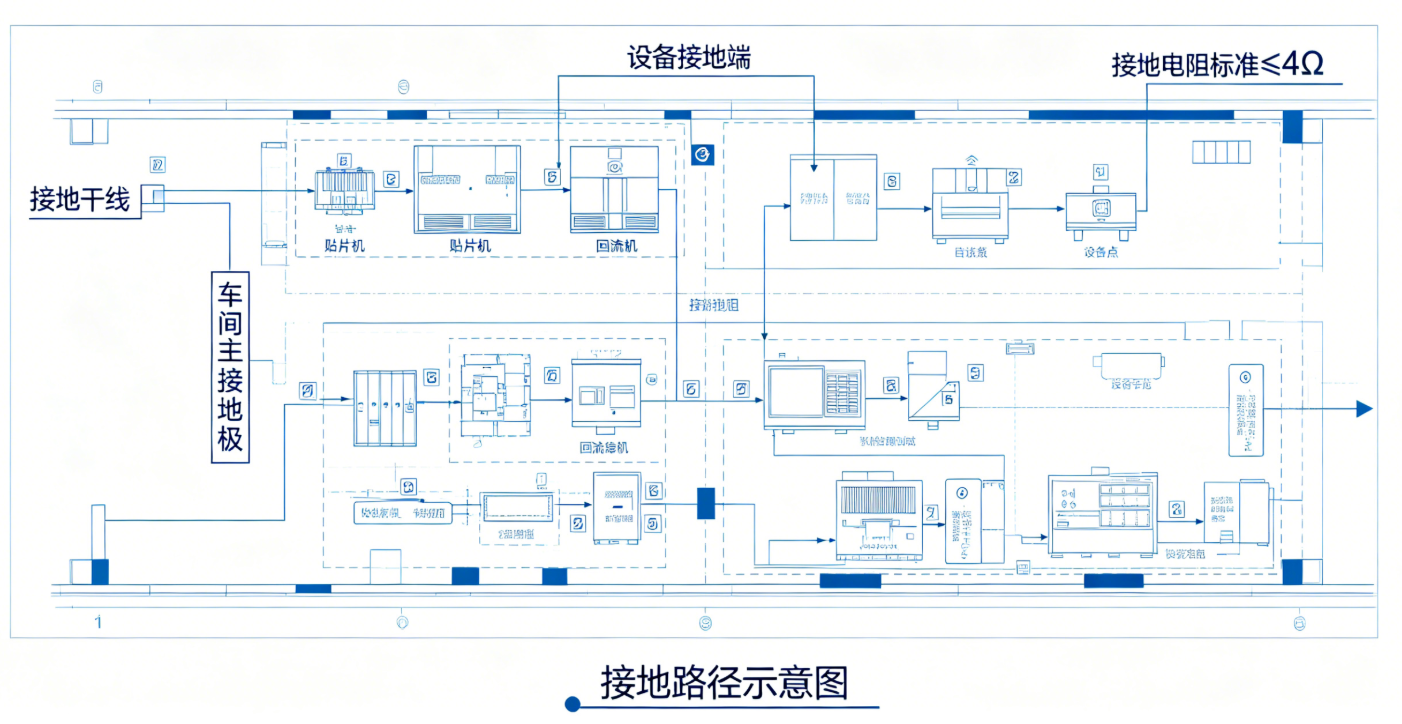

直观示意图

【车间总接地排 / ESD等电位汇流排】 │ ┌──────────────┴──────────────┐ │ │ 【设备专用接地线】【设备三相/单相电源线】（黄绿双色，≥4mm²）（内含 L / N / PE 线） │ │ │ ┌───────┴───────┐ │ │ 设备内部PE端子 │ │ └───────┬───────┘ │ │ 【设备金属外壳/机架】 ←───────【内部接地连接】 ↑ └ 单独打接地螺丝 / 接地端子（严禁只靠插头PE）

示意图逻辑清晰，完全符合标准作业程序（SOP）的要求：

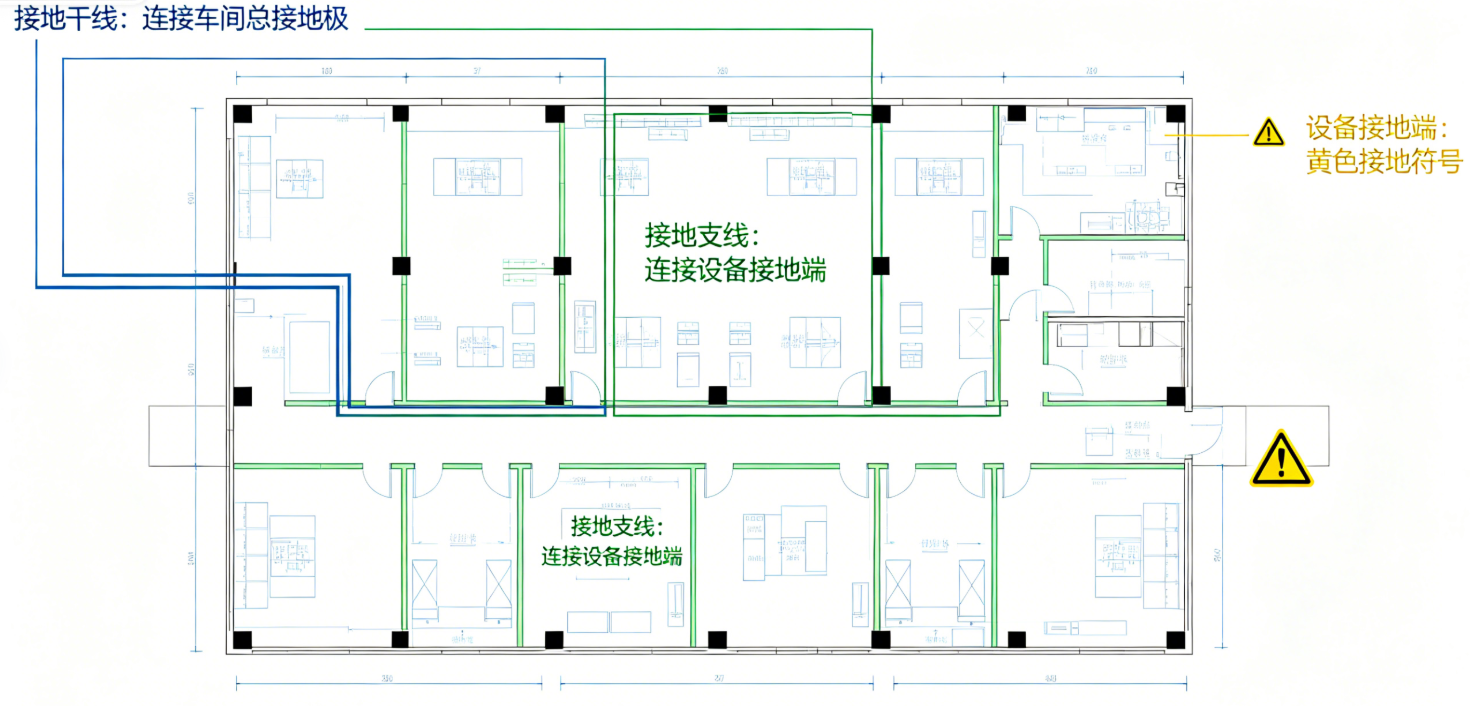

【车间总接地排 / ESD等电位汇流排】：这是核心。所有设备的地线都应汇聚于此，形成等电位体。

【设备专用接地线】（黄绿双色，≥4mm²）：

颜色正确：黄绿双色是国际通用的保护地线标识。

线径建议：你提到的≥4mm²是工业设备的常见标准（一般小功率设备可能允许2.5mm²，但大型设备如回流焊、注塑机必须更粗），这比电源线自带的PE线（通常较细）更可靠。

【严禁只靠插头PE】：这是很多工厂审核时的“一票否决项”。插头是可移动的连接，不能作为唯一的保护手段。

【严禁串接】：你在规范中提到的“严禁串接”非常专业。地线必须星形连接（单独引线到汇流排），不能把设备A的地接到设备B上，再由B接地。因为一旦B的连接断开，A就失去了保护。
