TLP(传输线脉冲)测试是一种在半导体器件ESD(静电放电)特性评估中广泛应用的测试方法，它通过模拟静电放电事件产生的快速上升沿脉冲，测量被测器件(DUT)的电流-电压特性曲线，从而评估器件的静电放电耐受能力。与传统的ESD测试方法(如HBM、MM、CDM等)不同，TLP测试能够提供更精确的I-V曲线、IT曲线和VT曲线，为集成电路ESD防护设计的仿真和优化提供关键数据。

一、核心测试组件

1. 脉冲发生器(TLP Pulser)

  脉冲发生器是TLP测试系统的核心组件，负责产生标准的传输线脉冲。典型参数包括：

• 电压范围：最高可达2000V(如Celestron系统)

• 脉冲宽度：标准TLP测试脉冲宽度通常为30-500ns，可通过更换传输线长度调整

• 上升时间：标准上升时间为200ps，部分系统支持1ns或更短的上升时间(如VF-TLP测试)

• 输出阻抗：通常为50Ω，部分系统支持25-500Ω的可选配置

  市场上常见的TLP脉冲发生器型号包括HPPITLP-3010C和HPPITLP-3011C等，它们能够产生符合ANSI/ESD STM5.5.1-2016标准的脉冲波形。

2. 传输线(TL)

  传输线是TLP测试系统的关键部件，其主要功能是存储电荷并产生所需的脉冲宽度：

• 线缆长度：决定脉冲宽度(T=2L/v，L为线缆长度，v为信号在线缆中的传播速度)

• 线缆类型：同轴电缆或实心线缆，用于标准TLP和VF-TLP测试

•阻抗匹配：通常为50Ω，确保脉冲信号的完整性

  传输线的配置直接影响测试结果的准确性，因此需要根据测试需求选择合适的线缆长度和类型。

3. 测量仪器(示波器)

  TLP测试需要高带宽示波器来精确捕获纳秒级脉冲信号：

• 带宽要求：标准TLP测试需1GHz以上带宽，VF-TLP测试需20GHz左右带宽

• 采样率：至少3GS/s以上的采样率，以确保信号的精确捕捉

• 通道配置：通常需要双通道(电压和电流测量)，部分系统支持多通道测量

  Tektronix MSO5/6系列示波器是TLP测试的常用设备，其高带宽和快速采样能力能够满足TLP测试对信号完整性的要求。

4. 控制与数据采集系统

  控制与数据采集系统负责整个测试过程的协调和数据处理：

•系统控制器：通常基于Windows操作系统，集成软件用于控制测试过程

•数据采集：实时记录电压、电流波形，并计算I-V特性曲线

• 参数设置：可选择测试电压范围、脉冲极性、漏电流测量参数等

  Celestron系统提供业界极为全面的软件，利用图形辅助系统设置和与DUT的连接，能够显示记录的TLP脉冲电压和电流波形、编制的脉冲I-V曲线、泄漏电流测量结果以及DC I-V曲线追踪数据。

二、测量仪器与探头配置

1. 示波器探头

TLP测试需要高带宽探头来捕捉快速变化的电压和电流信号：

• 电压探头：用于测量DUT两端的电压，通常需要1GHz以上带宽

•电流探头：用于测量流经DUT的电流，灵敏度需满足测试需求

• 同轴探针：用于晶圆级测试，提供精确的接触点

•开尔文探针：用于消除接触电阻，提高测量精度

2. SMU(源测量单元)

SMU用于提供偏置电压和测量静态漏电流：

• 功能：施加偏置电压，测量漏电流，判断器件是否发生损伤

• 推荐型号：Keithley 2450或6485等测试设备

• 测量范围：漏电流测量低至50pA，适合检测微小变化

  SMU在TLP测试中扮演重要角色，通过IFIM(Force I Measure I)功能，施加特定电流并测量漏电流，从而判断器件是否失效。

3. 偏置电路(Bias-Tee)

Bias-Tee用于在脉冲信号中叠加直流偏置：

• 工作原理：通过电感RFC(射频扼流圈)和电容隔直电路，实现直流与射频信号的分离与合并

• 关键参数：50Ω阻抗匹配，高隔离度(DC-RF隔离度和RF-DC隔离度)

• 典型型号：如209-5105-2000-A-A等

Bias-Tee在TLP测试中非常关键，因为它允许在脉冲信号中叠加必要的直流偏置，确保测试条件与实际工作状态一致。

三、辅助设备与配件

1. 开关模块

开关模块用于控制脉冲触发时机和路径切换：

•功能：控制脉冲信号的通断，实现多通道切换

• 应用场景：支持不同DUT的测试切换，或不同测试条件的快速配置

• 特点：快速响应时间，低寄生效应，确保脉冲波形的完整性

2. 探针台

探针台用于晶圆级测试的精准接触：

• 类型：实心硅片探针、同轴探针等

•兼容性：Celestron系统可与半自动探针台连接，如CS-CT1-80G3A探针台

• 特点：高精度定位，低接触电阻，支持多点测试

3. 温度控制箱

温度控制箱用于维持测试环境的温度稳定：

• 温度范围：通常为5°C至44°C

• 稳定性：温度稳定性≤±0.1°C

• 应用场景：评估温度对器件ESD性能的影响

4. 其他可选配件

• 衰减器：用于匹配高电压信号，确保信号完整性

• 热成像相机：用于监测测试过程中器件的温度分布，定位热点和热失效区域

• 阻抗分析仪：用于测量器件的频率相关阻抗，评估高频响应特性

• 噪声分析仪：分析TLP脉冲引入的噪声影响，评估器件的电磁兼容性

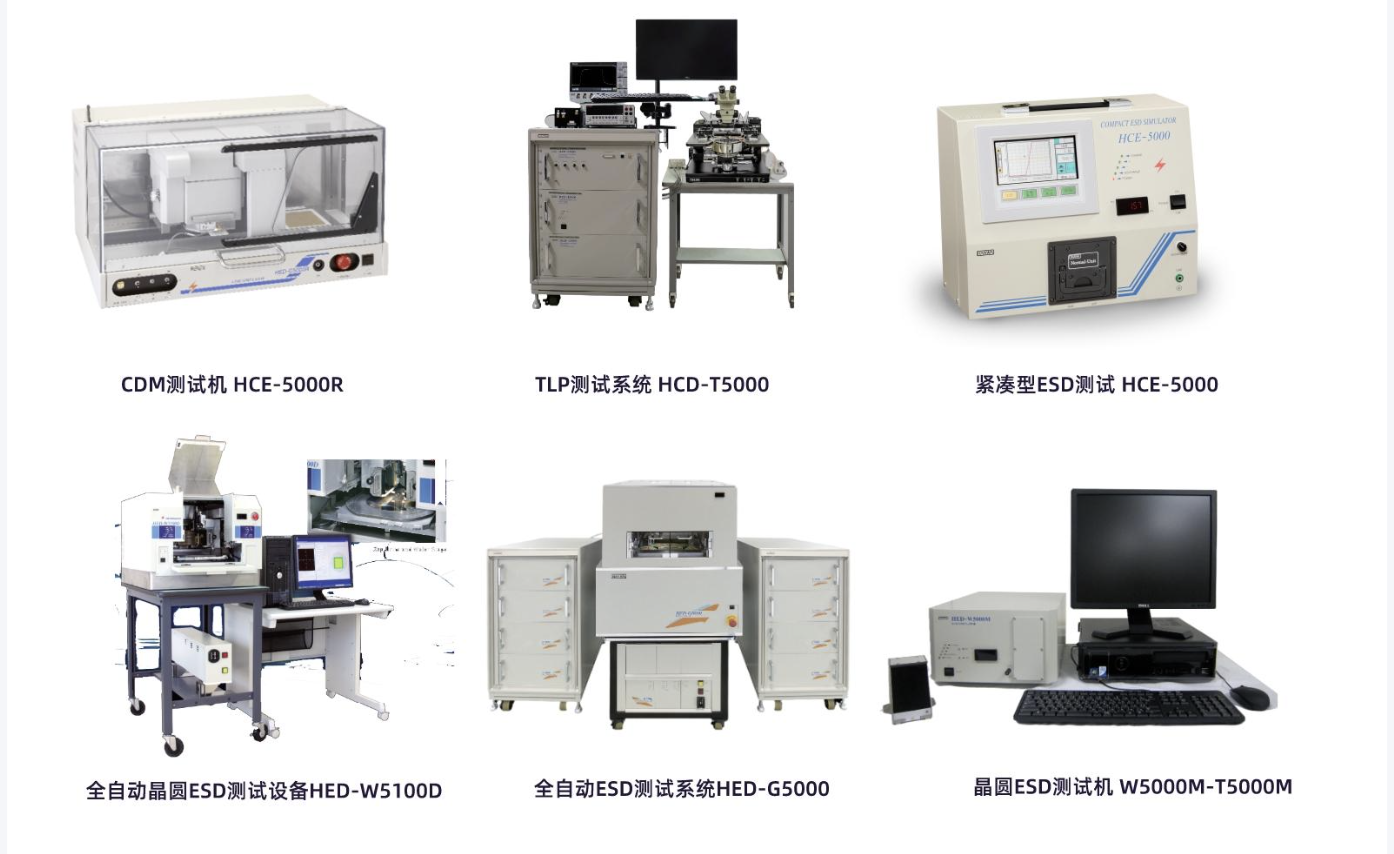

四、典型TLP测试系统配置示例

以下是一个典型的TLP测试系统配置示例：

组件类型	型号/规格	功能描述
脉冲发生器	HPPITLP-3010C	产生标准TLP脉冲，脉冲宽度30-500ns，上升时间200ps
传输线	可定制线缆	存储电荷并产生所需脉冲宽度
示波器	Tektronix MSO5/6系列	高带宽示波器(>1GHz)，捕捉DUT的电压和电流波形
电压探头	50kHz-18GHz	高带宽电压测量，精度±1%
电流探头	50kHz-18GHz	高带宽电流测量，精度±1%
SMU	Keithley 2450/6485	提供偏置电压，测量漏电流
Bias-Tee	209-5105-2000-A-A	在脉冲信号中叠加直流偏置
探针台	CS-CT1-80G3A/PT-3004A	晶圆级测试的精准接触，支持多点测试
温度控制箱	可选配	维持测试环境温度稳定(5-44°C)

五、配件选择与配置建议

1. 基于测试需求的配件选择

• 标准TLP测试：脉冲宽度30-500ns，上升时间200ps，带宽500MHz以上示波器即可满足基本需求

• VF-TLP测试：脉冲宽度1.2-10ns，上升时间更短(如<1ns)，需20GHz左右带宽示波器

• 晶圆级测试：需配置精密探针台和开尔文探针，以消除接触电阻影响

• 温度敏感测试：需配置温度控制箱，维持稳定测试环境

2. 配件兼容性与集成度考虑

• 系统集成度：Celestron等系统提供集成式设计，包含脉冲发生器、电源/仪表单元和控制系统

• 外接设备兼容性：确保外接设备(如SMU、示波器)与脉冲发生器的接口兼容

• 信号完整性：所有连接线缆应采用高带宽短电缆，减少信号衰减和畸变

3. 测试精度与可靠性保障

• 校准与验证：定期校准脉冲发生器和测量设备，确保测试结果的准确性

• 寄生效应控制：优化测试配置，减少寄生效应导致的波形畸变

• 多通道测试：对于多引脚器件，考虑多通道测试配置，提高测试效率

六、总结

  TLP测试系统由核心组件、测量仪器与探头以及辅助设备三大部分组成，各部分协同工作以确保测试的准确性和可靠性。核心组件包括脉冲发生器、传输线和示波器，它们共同产生并捕捉TLP脉冲信号；测量仪器与探头配置则包括SMU、Bias-Tee和各类探头，用于施加偏置和测量漏电流；辅助设备如温度控制箱、探针台等则为特定测试需求提供支持。

  随着半导体器件的集成度和复杂度不断提升，TLP测试作为评估器件ESD耐受能力的重要手段，其系统配置也在不断演进。从最初的简单手动搭建到如今的集成化、自动化测试平台，TLP测试系统正朝着更高精度、更宽频带和更易操作的方向发展。了解并掌握TLP测试系统的配件组成，对于正确实施测试、获取可靠数据至关重要。
