防静电工作台接地系统校准步骤：从接地电阻测试到记录保存的全流程规范

在现代工业生产中，静电放电(ESD)已成为威胁电子元器件、精密仪器和易燃易爆物料安全的关键因素。据统计，超过30%的电子元器件损坏事故源于静电放电，而静电火花引发的工业火灾案例也在逐年上升。防静电工作台接地系统作为静电防护体系的核心组成部分，其校准与维护直接关系到生产安全和产品质量。本文将从静电危害机理出发，系统阐述防静电工作台接地系统的校准流程、维护要求及记录保存规范，为相关企业提供专业、实用的操作指南。

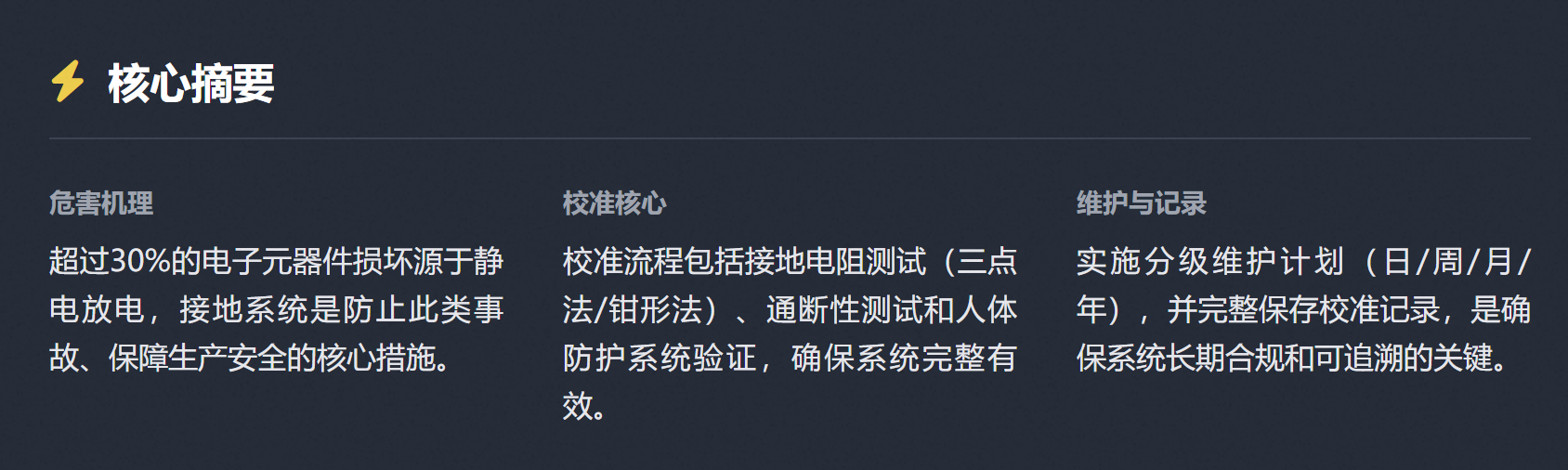

一、静电危害机理与接地系统重要性

1.1 静电放电的破坏性

静电放电(ESD)是指不同静电电位的物体之间静电荷的快速转移，这种转移通常以纳秒级速度完成，却能产生极高的电流峰值。根据静电放电模型分析：

人体模型(HBM)：模拟带电人体接触元器件时的放电，典型放电持续时间为2-10纳秒，峰值电流可达0.67A/kV

电荷设备模型(CDM)：模拟元器件自身带电接触接地导体时的放电，放电持续时间<1纳秒，峰值电流可达数十安培

机器模型/MM：模拟带电机器或工具与元件接触时的放电，放电能量更大

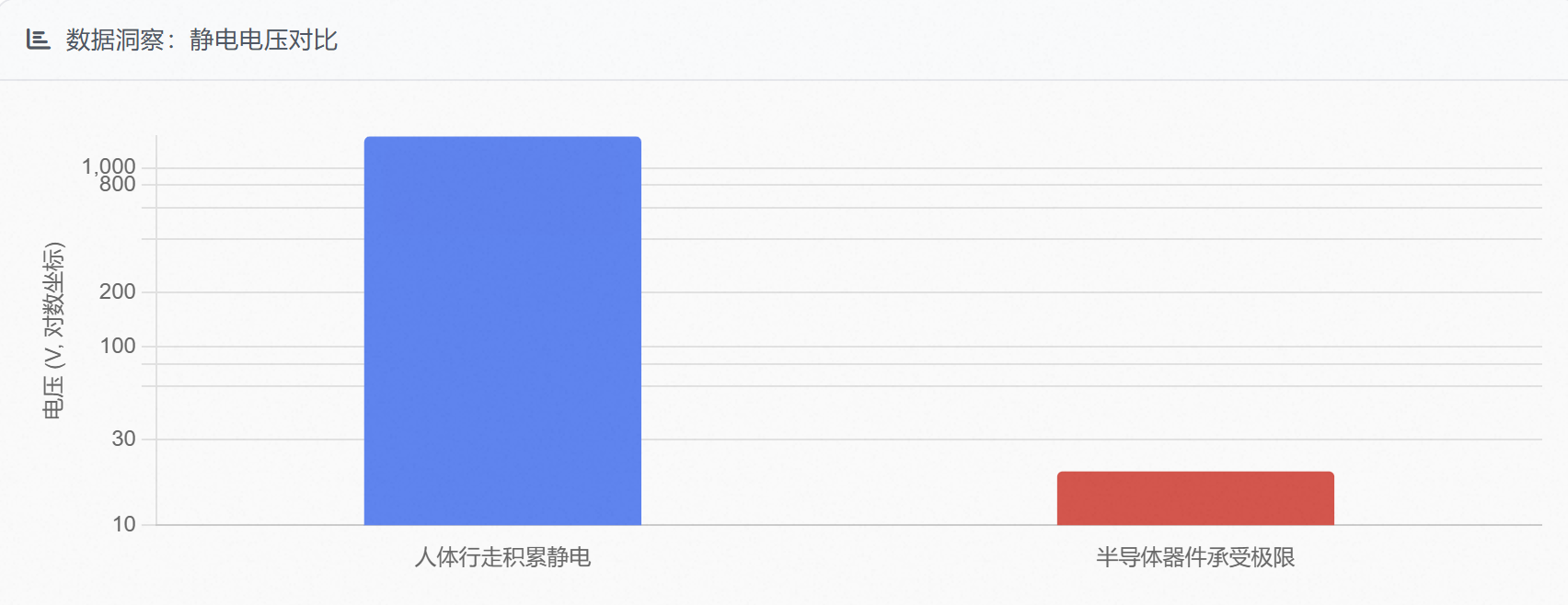

这些放电特性对电子元器件构成了致命威胁。半导体器件的栅极氧化层通常仅能承受<20V的静电电压，而人体行走时可积累高达1500V的静电电荷。当操作人员接触未正确接地的防静电工作台时，静电电荷无法及时释放，极易在操作过程中引发静电放电，导致器件损坏或工艺失败。





1.2 接地系统的核心作用

防静电工作台接地系统的核心价值在于实现"零电位差防护"。根据ANSI/ESD S20.20标准，接地系统的主要功能是：

电位均等化：确保操作人员、工作台面、工具及静电敏感器件(ESDS)处于同一电位，消除电位差，防止静电放电

静电泄放：为静电电荷提供安全路径，将其导入大地，避免在敏感区域积累

安全保护：在意外接触带电回路时限制电流，保障人员安全

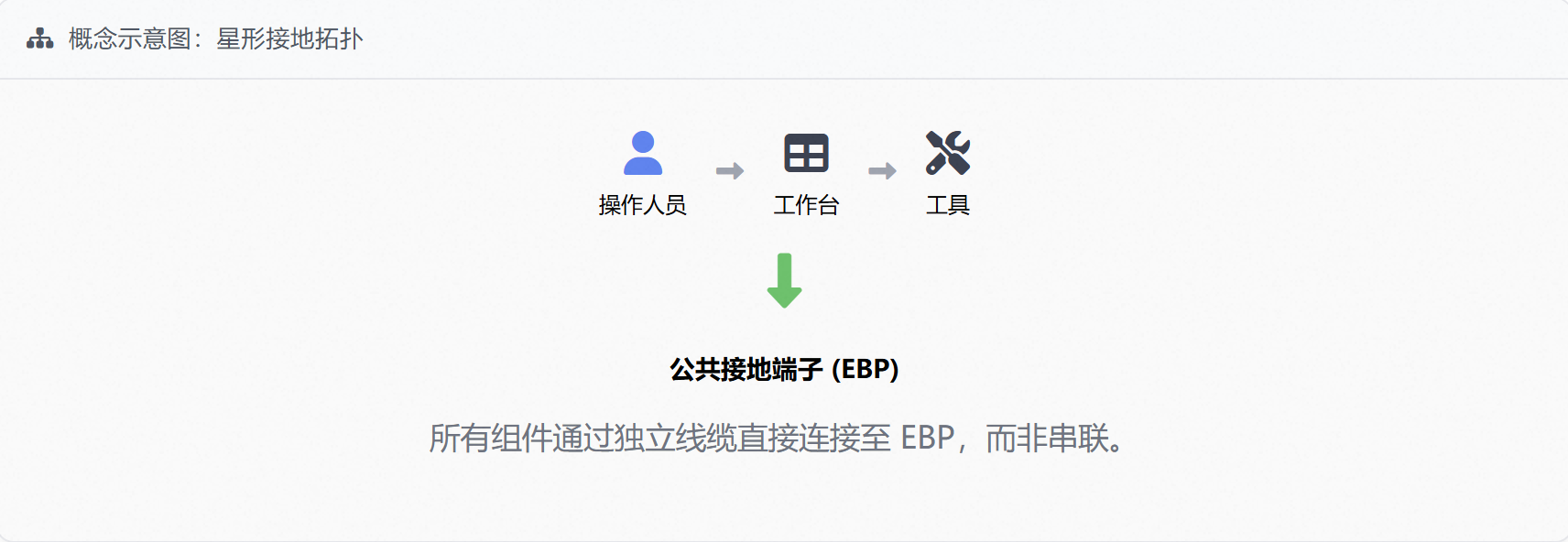

理想的防静电工作台接地系统应采用星形接地拓扑结构，每个组件(工作台框架、台面、防静电垫、操作人员)都通过独立的接地线缆直接连接到公共接地端子(EBP)，而非串联连接。这种设计确保了即使某条连接失效，其他组件仍能保持有效接地，极大提高了系统可靠性。





二、防静电工作台接地系统校准设备选择

2.1 校准设备类型与选择

防静电工作台接地系统的校准需要根据测试对象和精度要求选择合适的测量设备。以下是常用的校准设备及其特性：

表1：防静电接地系统校准设备参数对比

测试设备类型	适用场景	测量范围	精度	特点	适用标准
数字式接地电阻测试仪	常规接地电阻精确测量	0.01Ω~2000Ω	±2%rdg±3dgt	高精度、多档位、数据存储	GB/T 17626.2-2018
钳形接地电阻测试仪	无需辅助电极的快速测量	0.01~300kΩ	±5%~±10%	非接触式、操作简便、适合已有接地系统验证	GB/T 17626.2-2018
绝缘电阻测试仪	台面表面电阻与泄漏电阻测量	10²Ω~10²Ω	±5%	三点法测量、可评估导电连续性	AQ4115-2025附录A
静电腕带测试仪	人体静电防护验证	1~10MΩ	±5%	内置1MΩ限流电阻、快速响应、声光报警	ANSI/ESD S20.20-2026
静电释放装置测试仪	人体静电释放装置验证	0~35MΩ	±5%	双回路测试、可评估释放效率	GB 12158-2024

数据来源：

数字式接地电阻测试仪(如ETCR3000或4105AH)是测量工作台对地电阻的首选设备。这类设备采用三线法或四线法测量，能精确检测接地系统的电阻值，确保其符合≤100Ω的标准要求。对于需要快速验证的场景，钳形接地电阻测试仪(如SISCO-ERT-3200C)无需断开接地线或布置辅助电极，操作更为便捷，但精度相对较低(±10%)，适合日常检查。

2.2 测试电极与辅助工具

根据AQ4115-2025标准，测量工作台面间接静电接地电阻值时需使用特定规格的测试电极：

测试电极：直径为65±5mm的金属圆柱体，材料可为不锈钢或铜

导电橡胶接触面：硬度为60±10(邵氏A级)，厚度为6±1mm，体积电阻<500Ω

电极重量：2.5±0.25kg，确保与台面形成良好接触

此外，还需准备以下辅助工具：

绝缘测试板：放置在测试仪下方，确保测量过程不产生火花

防静电清洁剂：用于清洁测试前的台面，去除表面污渍和绝缘层

标准电阻箱：用于校准测试设备，确保测量结果准确可靠

扭矩扳手：用于检查和维护接地连接点的紧固力矩

防爆工具：在易燃易爆环境中使用的专用工具

三、防静电工作台接地系统校准步骤

3.1 校准前准备与安全检查

校准前必须进行充分的准备工作，确保测试环境安全且设备处于最佳状态：

环境准备：

停止生产活动并清理危险品，确保测试区域无易燃易爆气体或粉尘

测定时地面或工作台面应处于干燥洁净状态，相对湿度控制在40%-60%

确保测试区域通风良好，无强电磁干扰源

禁止在雷雨天气进行接地电阻测试，避免雷击引发安全事故

人员准备：

测试人员应穿戴符合GB12014要求的导静电工作服和符合GB21148要求的导静电鞋

人员应接受防静电知识培训，熟悉测试流程和安全规范

在高风险场所，建议至少两人配合操作，一人操作，一人监督

设备准备：

校准前应检查测试仪器外观是否完好，电池电量是否充足

使用标准电阻箱(如1Ω、10Ω、100Ω)对测试设备进行校准，确保仪器处于有效校准期内

准备测试电极并去除保护膜，确保导电橡胶接触面干净无污

在易燃易爆环境中使用的测试设备需符合ExiaⅡBT3防爆等级要求

3.2 接地电阻测试实施步骤

防静电工作台接地电阻测试是确保接地系统有效性的关键环节，主要采用"三点法"和"钳形法"两种测量方式。

3.2.1 三点法接地电阻测试(适用于精确测量)

三点法测试基于直流电阻测量原理，将兆欧表的正极接在测量电极上，负极接地，测定测量电极对地之间的电阻值。具体操作步骤如下：

测试点规划：

根据AQ4115-2025附录A要求，每10m²区域至少选择5个测试点，不足10m²的区域也需选择5个点

测试点应覆盖工作台面的关键操作区域、边缘区域及设备连接点附近

对于非金属台面，应在测试点加装≥100mm²导电金属导体(如铜箔或铝箔)并确保其与接地支线可靠连接

2. 电极安装：

◦ 将测试电极放置在测试点上，确保导电橡胶接触面与台面完全接触

◦ 电极应以2.5kg的标准重量放置在测试点上，保持稳定

◦ 若使用多个电极，应确保电极间距符合标准要求(通常为25cm)

3.线路连接：

◦ 将兆欧表的"线路"端接至测试电极上

◦将"接地"端接至接地网上，确保连接牢固可靠

◦在测试区域放置绝缘测试板，防止测量过程中产生火花

4.电阻测量：

◦ 开启兆欧表电源，选择适当的测量范围(通常为10⁶~10⁹Ω)

◦ 启动测试，等待读数稳定(通常10-15秒)

◦ 记录电阻值，保留到小数点后一位

◦重复测量其他测试点，以最高值作为该区域接地电阻值的判定依据

3.2.2 钳形法接地电阻测试(适用于快速验证)

钳形法测试无需断开接地线或布置辅助电极，操作更为简便，适用于日常检查。具体操作步骤如下：

1. 设备校准：

◦ 开机后使用随机配备的标准测试环进行校验，确认仪表读数与测试环标称值一致

◦ 在强电磁场环境中，可尝试改变钳口方向或短时停电测量以提高数据准确性

2. 钳口操作：

◦ 将钳口完全张开，紧密闭合在接地引下线上，确保只钳住单一接地线

◦ 避免同时钳住多根导线或扁铁，否则会导致测量误差

3. 电阻读取：

◦ 等待仪表读数稳定后记录接地电阻值

◦检查仪表上的NOISE指示，若存在明显干扰，需采取相应措施

◦ 比较测量值与标准要求(≤100Ω)，判断接地系统是否合格

3.3 通断性测试与接地连续性验证

通断性测试是确保接地系统完整性的关键步骤，主要采用恒流源法或四线法进行。

3.3.1 恒流源法接地连续性测试

1. 设备设置：

◦ 根据GB/T 17626.2-2018标准，使用接地电阻测试仪(如ETCR3000)的恒流源功能

◦ 设置测试电流为25A或更高(通常为设备额定电流的1.5倍)

◦将测试仪的E端连接到被测接地装置，P端连接电位极，C端连接电流极

2. 电极布置：

◦ 电流极C距被测接地极E的距离通常取接地网对角线长度的4-5倍

◦ 电压极P位于E和C连线的中间位置(通常取C距E的61.8%处)

◦在狭窄场地可采用三角形布极法，顶角控制在29°左右

3. 电阻计算：

◦ 启动测试，等待10-15秒

◦ 测量E和P之间的电压降

◦ 根据欧姆定律计算接地电阻：R = V/I

◦ 记录测量结果并进行多次测量取平均值，提高准确性

3.3.2 四线法接地连续性测试

四线法(凯尔文法)能有效消除测试线电阻对测量结果的影响，特别适合测量低阻值接地装置。

1. 接线方式：

◦ 使用四根测试线，其中两根作为电流注入线(C1、C2)

◦ 另两根作为电压测量线(P1、P2)

◦ C1和P1端连接被测接地装置，P2端连接电位极，C2端连接电流极

2. 测量执行：

◦ 开启测试仪，选择四线法测量模式

◦ 确保两个E端子或C2、P2端子的联结片打开，分别用等长等阻抗的导线连接到接地装置上

◦ 启动测试，测量电压降

◦ 计算接地电阻：R = V/I

3. 结果判定：

◦ 对比测量值与标准要求(系统接地电阻<1Ω)

◦ 若测量值超出允许范围，需排查接地系统中的接触不良或断路问题

四、人体静电防护系统有效性验证

人体静电防护系统是防静电工作台接地系统的延伸，主要包括手腕带、防静电鞋和静电释放装置等。

4.1 静电腕带有效性验证

静电腕带是操作人员接触静电敏感器件前的必要防护装备，其有效性验证步骤如下：

1. 腕带连接验证：

◦ 确认腕带与操作人员皮肤紧密接触，无松动或脱落

◦ 确保腕带螺旋电缆直接连接到公共接地端子(EBP)，而非串联连接到其他设备

2. 电阻测量：

◦ 使用静电腕带测试仪测量手腕带对地电阻

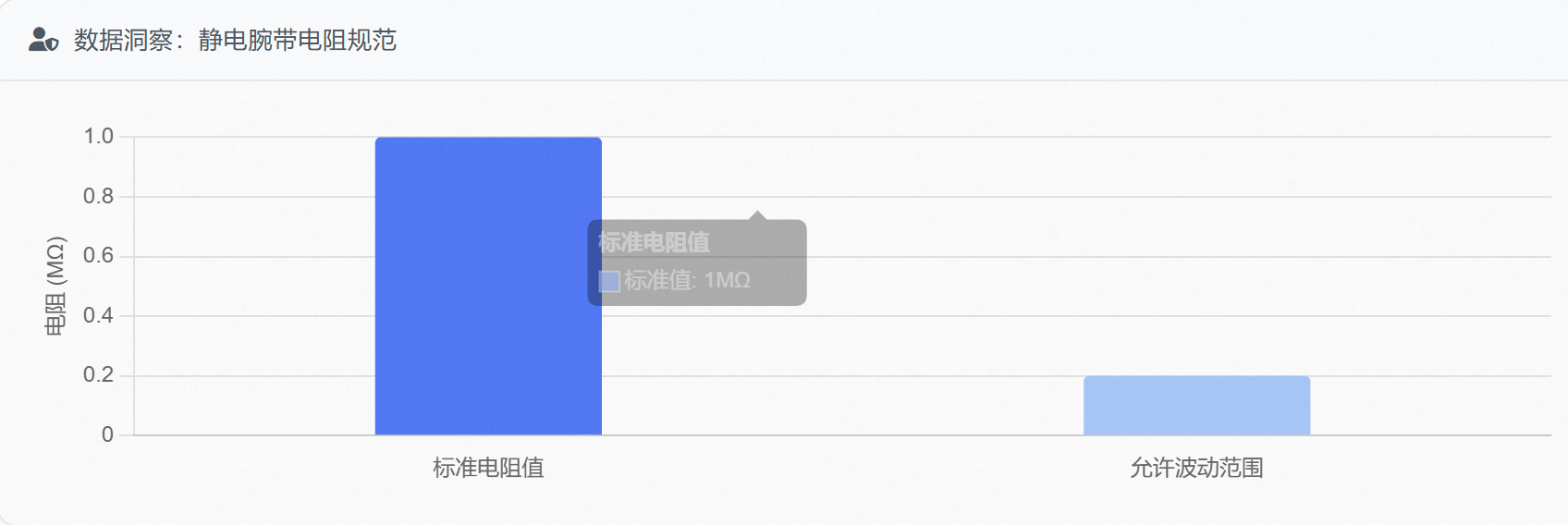

◦ 腕带系统对地电阻值应为1MΩ，这是为防止人体意外接触高电压时造成危险而设计的限流电阻

◦ 测试时应模拟操作动作(如手部移动)，确保腕带在实际使用中有效

3. 动态测试：

◦ 要求操作人员在测试仪监测下模拟抓取/放置动作

◦ 系统应持续监测电阻值波动，允许±10%的波动范围

◦ 若电阻值超出允许范围，应立即更换腕带并重新测试





4.2 静电释放装置验证

静电释放装置是人员进入防静电工作区前的重要防护措施，其验证步骤如下：

1. 装置连接检查：

◦ 确认静电释放装置与接地系统可靠连接

◦ 检查释放装置表面无破损、无污垢，确保接触良好

2. 电阻测量：

◦ 使用静电释放装置测试仪测量装置对地电阻

◦ 电阻值应≤35MΩ，确保静电能够及时释放

◦ 测试时应模拟人体接触释放装置的动作，确保在实际使用中有效

五、维护与记录保存计划

5.1 分级维护计划

为确保防静电工作台接地系统的持续有效性，应制定分级维护计划：

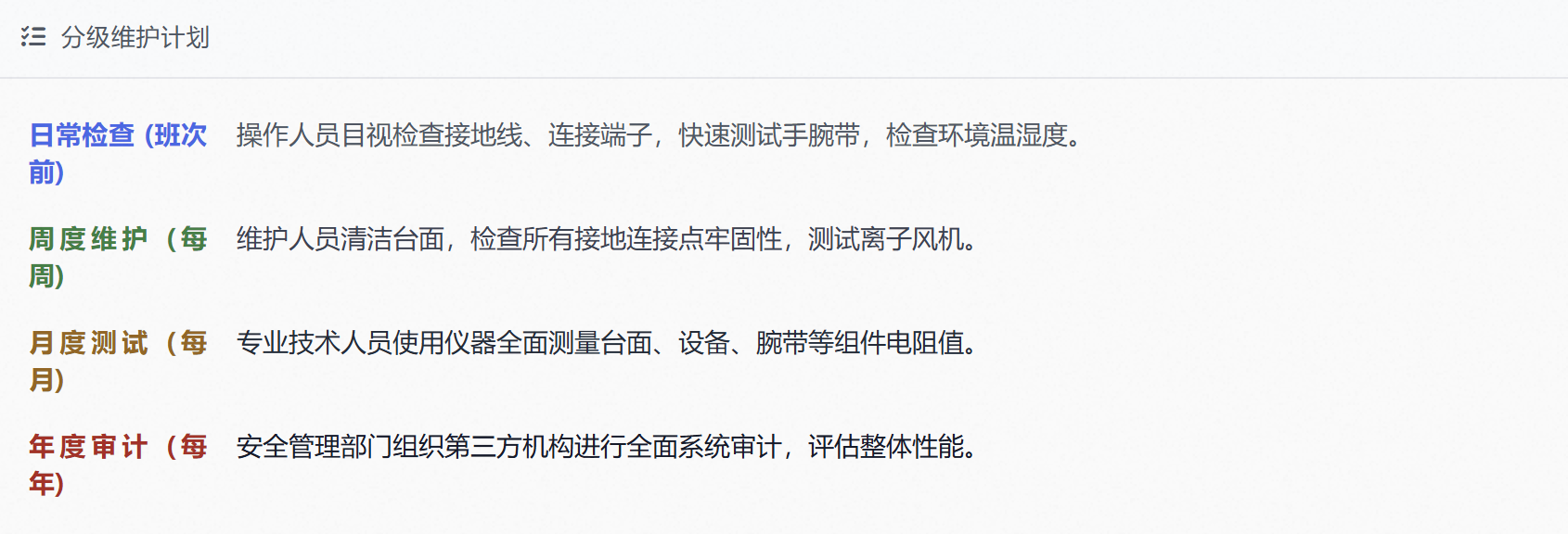

表2：防静电工作台接地系统维护计划

维护级别	维护频率	维护内容	责任人	记录要求
日常检查	每班次开始前	目视检查接地线外皮完整性、连接端子锈蚀情况；快速测试手腕带；检查环境温湿度	操作人员	简易记录，电子记录系统上传
周度维护	每周一次	使用防静电清洁剂清洁台面；检查所有接地连接点是否牢固；测试离子风机输出；检查接地系统整体连接	维护人员	详细记录，包括测试值和异常处理措施
月度测试	每月一次	使用接地电阻测试仪测量台面、设备、腕带等组件电阻值；检查防静电垫导电性能；检查接地系统整体电阻	专业技术人员	全面记录，包括所有测试点数据和分析报告
年度审计	每年一次	第三方专业机构进行全面系统审计；评估接地系统整体性能；更新接地系统设计文件	安全管理部门	审计报告，包括系统评估和改进建议















数据来源：

5.2 记录保存规范

记录保存是确保防静电工作台接地系统合规性和可追溯性的关键环节。

5.2.1 记录内容要求

防静电工作台接地系统校准记录应包含以下关键信息：

• 基本标识：测试编号、设备ID、测试地点、测试区域编号

• 测试参数：测试时间、测试人员姓名、测试设备型号及编号

• 环境条件：温度、相对湿度、空气离子浓度(如有)

• 测试数据：各测试点接地电阻值、表面电阻值、泄漏电阻值等

• 判定结果：各测试点是否合格、系统整体是否通过验证

• 异常处理：发现的异常情况、采取的纠正措施、整改完成时间

• 校准状态：测试设备的最近校准日期、校准机构名称、校准证书编号

5.2.2 电子记录系统实施

根据GB 12158-2024标准，高风险场所应采用电子记录系统：

1. 系统架构：

◦ 采用Modbus TCP或RS485接口连接测试设备与管理平台

◦ 支持实时数据上传和云端备份，确保数据不丢失

◦ 集成权限管理和审计追踪功能，确保数据完整性

2. 数据格式：

◦ 采用结构化数据库存储，便于查询和分析

◦ 记录格式包含时间戳，精确到秒级

◦ 支持图表化展示，直观反映接地电阻变化趋势

3. 数据访问：

◦ 设置多级访问权限，操作人员仅能查看自身测试数据

◦ 管理人员可查看全部数据并生成分析报告

◦ 数据存档期限≥3年，符合ISO/IEC 17025等标准要求

5.3 测试设备校准管理

测试设备的校准是确保测量数据准确性的基础：

1. 校准周期：

◦ 根据JJG 688-2025标准，接地电阻测试仪应每1年送检CMA/CNAS认可的计量机构

◦ 校准项目包括基本误差(±2%rdg±3dgt)、分辨率验证及抗干扰能力测试

2. 校准流程：

◦ 使用标准电阻箱(如1Ω、10Ω、100Ω)和直流电源模拟接地回路

◦ 记录不同档位下的测量值与标准值的偏差

◦ 根据偏差计算校准系数并调整测试仪参数

◦ 校准完成后，测试仪应附上校准证书，标注扩展不确定度、校准依据和有效期

六、常见问题与解决方案

6.1 测试结果异常的可能原因

在防静电工作台接地系统校准过程中，常会遇到测试结果异常的情况，可能原因包括：

• 接触电阻过大：测试电极与台面接触不良、台面表面有绝缘层或污渍

◦ 解决方案：清洁测试点表面，使用导电橡胶电极，确保电极与台面形成良好接触

• 接地线老化或断裂：接地线外皮破损、内部导线断裂或连接端子松动

◦ 解决方案：检查接地线完整性，更换老化或破损的接地线，确保连接端子紧固

• 接地系统设计不合理：接地电阻过大、接地方式不当或接地网络布局不合理

◦ 解决方案：评估接地系统设计，必要时增加接地极、优化接地网络布局或更换低电阻接地材料

• 测试设备误差：测试设备未校准、电池电量不足或探头脏污

◦ 解决方案：定期校准测试设备，保持探头清洁，确保设备电量充足

6.2 特殊场景的校准要求

不同应用场景对接地系统的要求有所不同，需针对性调整校准方法：

• 高湿度环境：湿度>60%时，台面电阻可能低于标准下限(10⁶Ω)，需评估是否影响静电防护效果

◦ 校准方法：仍按标准测试，但需记录湿度数据并评估实际防护效果

• 低湿度环境：湿度<30%时，台面电阻可能高于标准上限(10⁹Ω)，静电防护效果下降

◦ 校准方法：增加测试点密度，确保所有操作区域电阻符合要求

• 易燃易爆环境：需使用防爆型测试设备，禁止在测试过程中产生火花

◦ 校准方法：采用非接触式测量，确保测试环境安全

• 高温环境：温度>35℃时，导电涂层可能加速老化，电阻值上升

◦ 校准方法：缩短测试周期，增加测试频率，及时更换老化台面

七、结论与建议

防静电工作台接地系统的校准是一项技术性强、涉及面广的工作，需要专业人员按照标准规范执行。通过本文所述的校准流程、维护计划和记录保存规范，可以确保接地系统长期处于有效状态，为生产安全和产品质量提供可靠保障。

为确保校准工作的有效性，建议企业采取以下措施：

1. 建立静电防护管理体系：指定专人负责静电防护工作，制定详细的管理规程和应急预案

2. 定期培训操作人员：每季度对操作人员进行防静电知识培训，确保他们了解静电防护的重要性并正确使用防护设备

3. 采用智能化监测系统：在高风险场所引入实时静电监测系统，实现接地系统的在线监测和预警

4. 建立完整的记录追溯机制：所有校准和维护记录应完整保存，确保在发生静电相关事故时能够追溯原因

5. 定期评估接地系统性能：每年由专业机构对整个接地系统进行性能评估，根据评估结果进行必要的优化和改进

通过上述措施，企业可以构建一个科学、规范、高效的防静电工作台接地系统管理体系，最大限度地降低静电危害风险，保障生产安全和产品质量。
