如何区分EOS和ESD失效？
📌 文章核心导读
在失效分析（FA）和8D报告中，准确区分EOS（电气过应力）和ESD（静电放电）是至关重要的第一步。虽然广义上ESD属于EOS的一种，但在工程实践中，我们将它们视为两种截然不同的失效模式。结合你作为资深ESD/体系工程师的背景，我为你整理了一套从理论特征到物理形貌的区分方法，这可以直接用于你的面试回答或实际案例分析中。 ⚡ 核心区别：能量与时间的博弈最简单的区分逻辑是看“能量持续的时间”和“电压/
在失效分析（FA）和8D报告中，准确区分EOS（电气过应力）和ESD（静电放电）是至关重要的第一步。虽然广义上ESD属于EOS的一种，但在工程实践中，我们将它们视为两种截然不同的失效模式。
结合你作为资深ESD/体系工程师的背景，我为你整理了一套从理论特征到物理形貌的区分方法，这可以直接用于你的面试回答或实际案例分析中。
⚡ 核心区别：能量与时间的博弈
最简单的区分逻辑是看“能量持续的时间”和“电压/电流的强度”。
ESD（静电放电）：是“短跑”。电压极高（几千甚至上万伏），电流较大，但持续时间极短（纳秒级）。能量相对较小，但功率密度极大。
EOS（电气过应力）：是“马拉松”。电压相对较低（通常低于100V，但超过器件耐压），电流持续时间长（微秒、毫秒甚至秒级）。总能量通常比ESD大得多。
🔬 物理形貌区分（失效分析的关键）

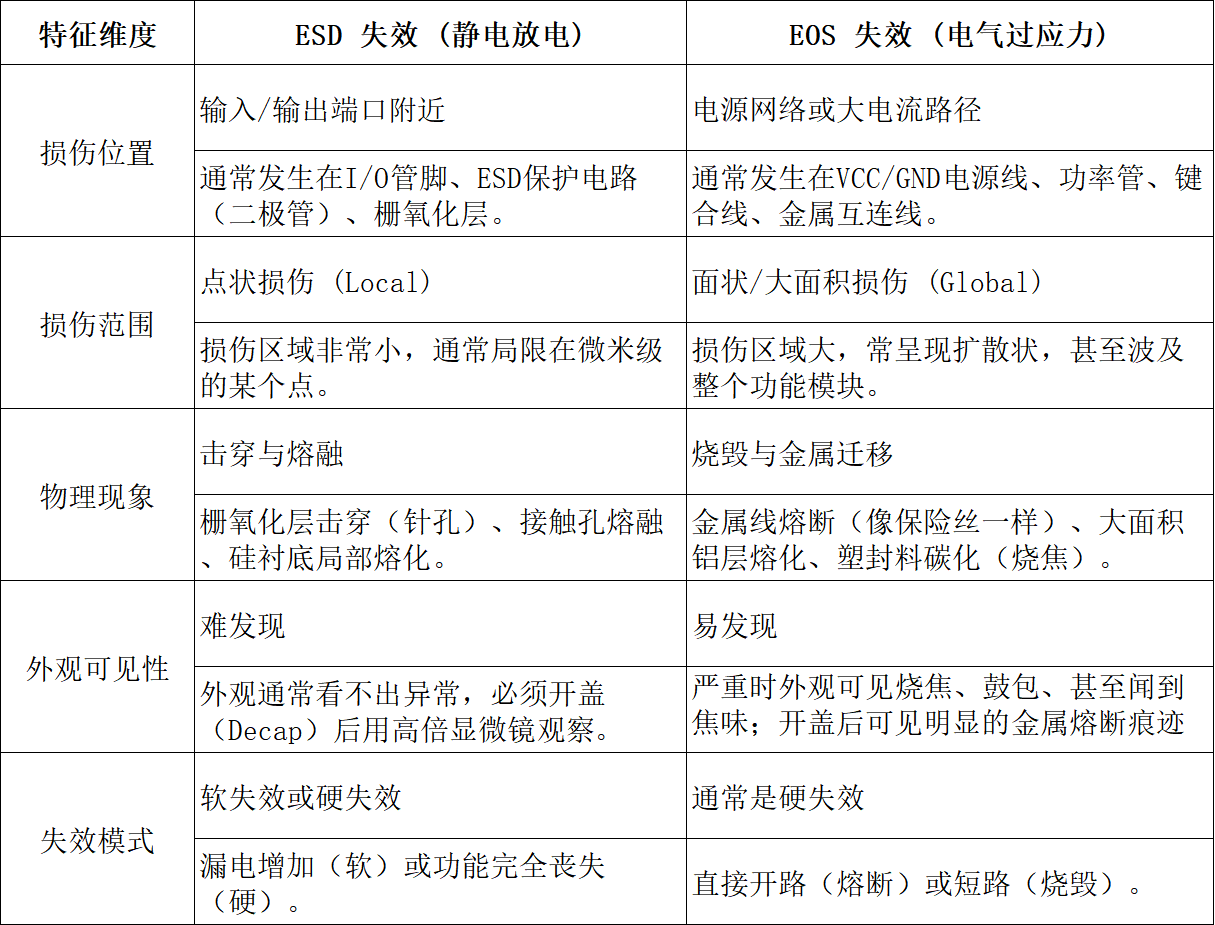

这是失效分析实验室（如SEM扫描电镜）中最直观的判断依据。你可以用以下对比表来辅助记忆和表达：
📊 具体的区分步骤（实战应用）
当你在处理8D报告或面试时被问到“如何区分”，可以按照这个逻辑流回答：
第一步：电性测试
如果是ESD：通常表现为引脚对地漏电，或者特定功能的信号完整性变差（参数漂移），有时甚至是“潜在失效”（Latent Defect），即功能暂时正常但寿命缩短。
如果是EOS：通常表现为电源对地短路（阻抗接近0），或者引脚开路（电阻无穷大）。
第二步：无损检测/外观检查

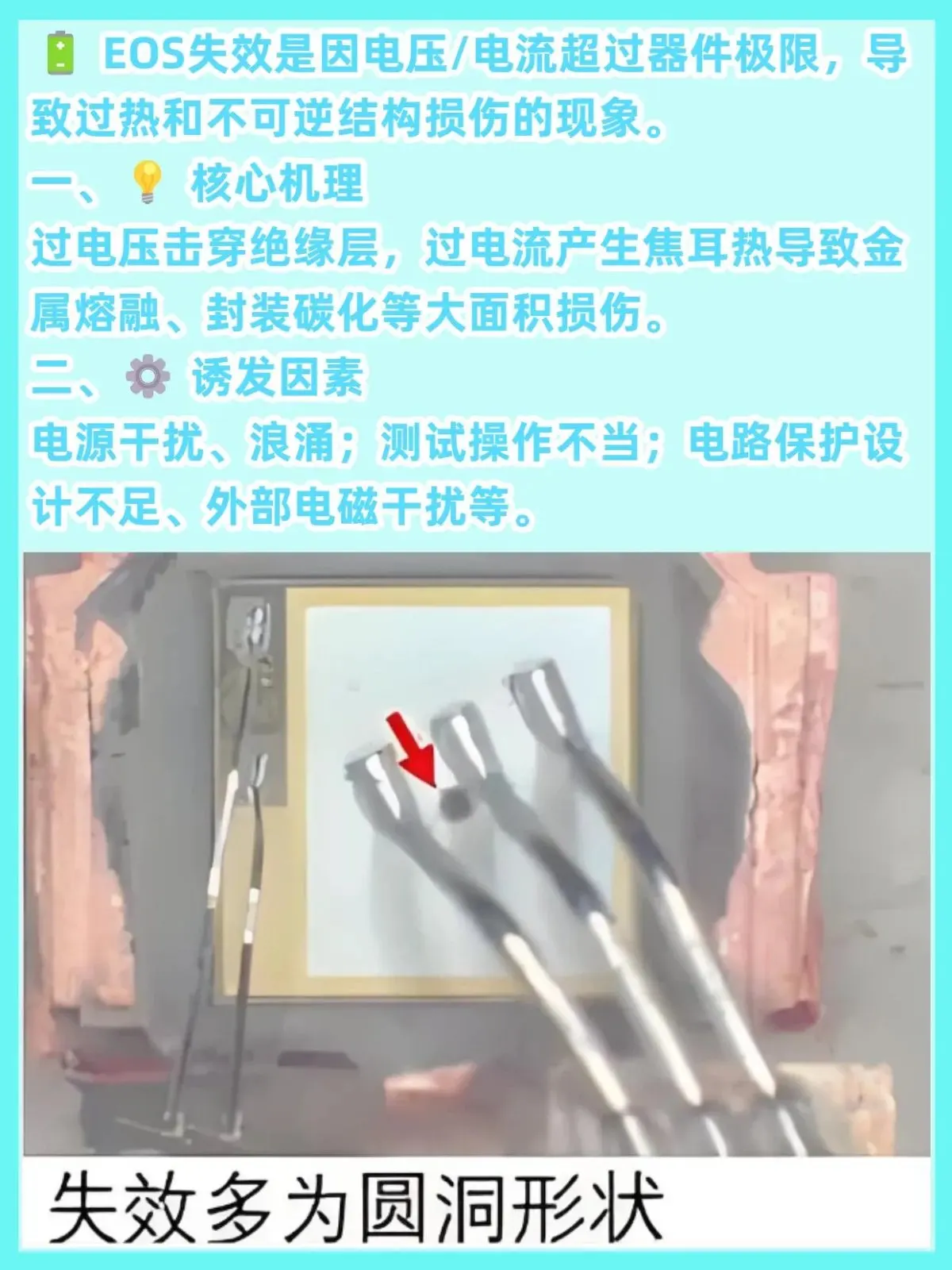

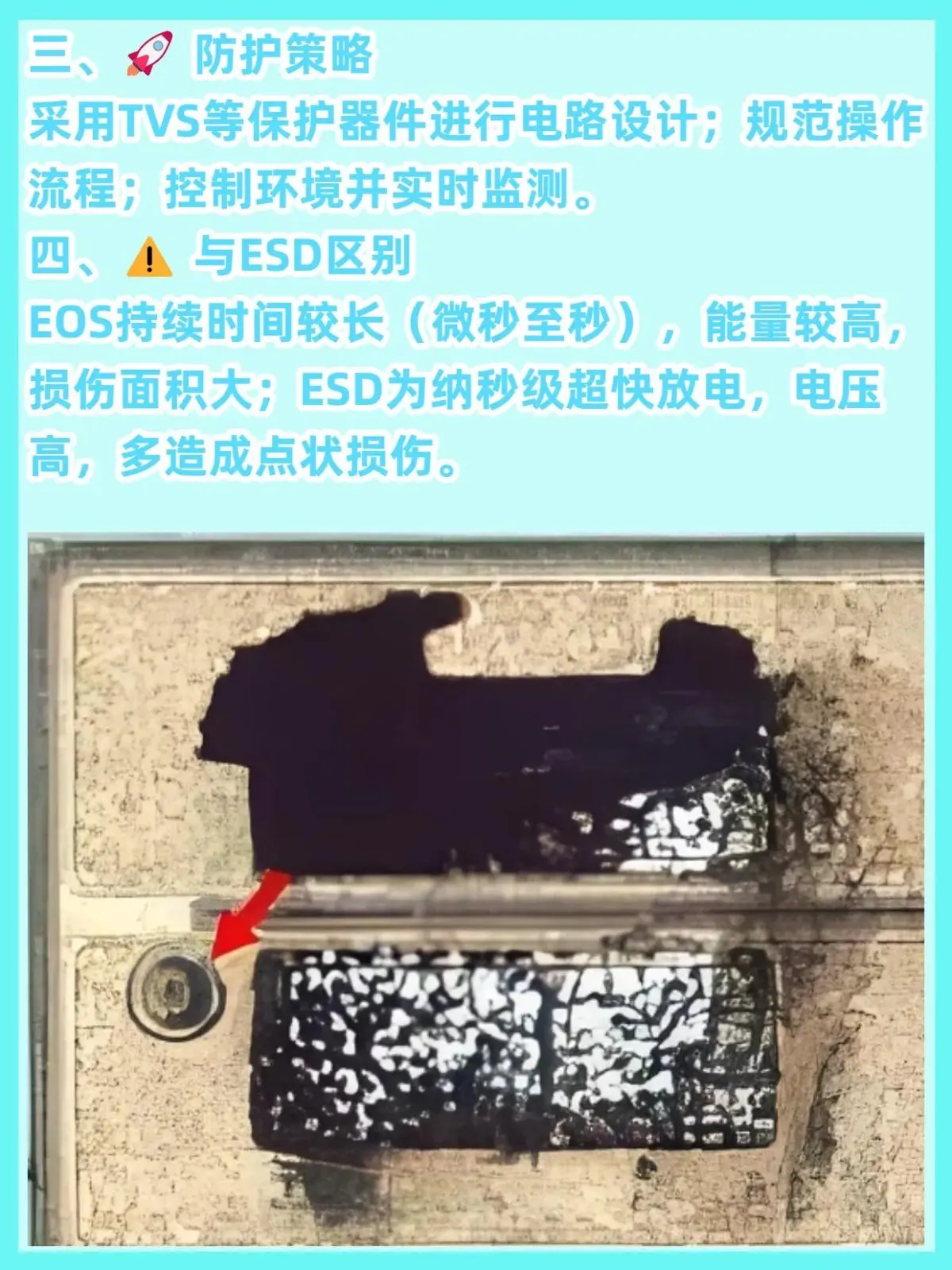

如果是EOS：可能直接看到封装体表面有烧蚀点、裂纹或变色（因为能量大，发热严重）。
如果是ESD：外观通常完美无损。
第三步：开盖分析

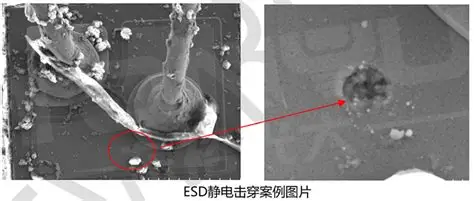

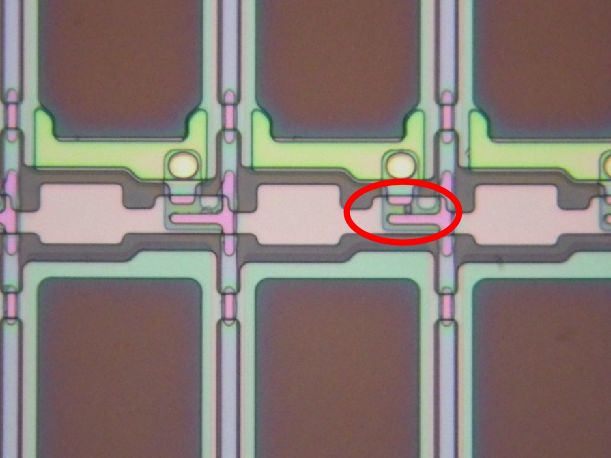

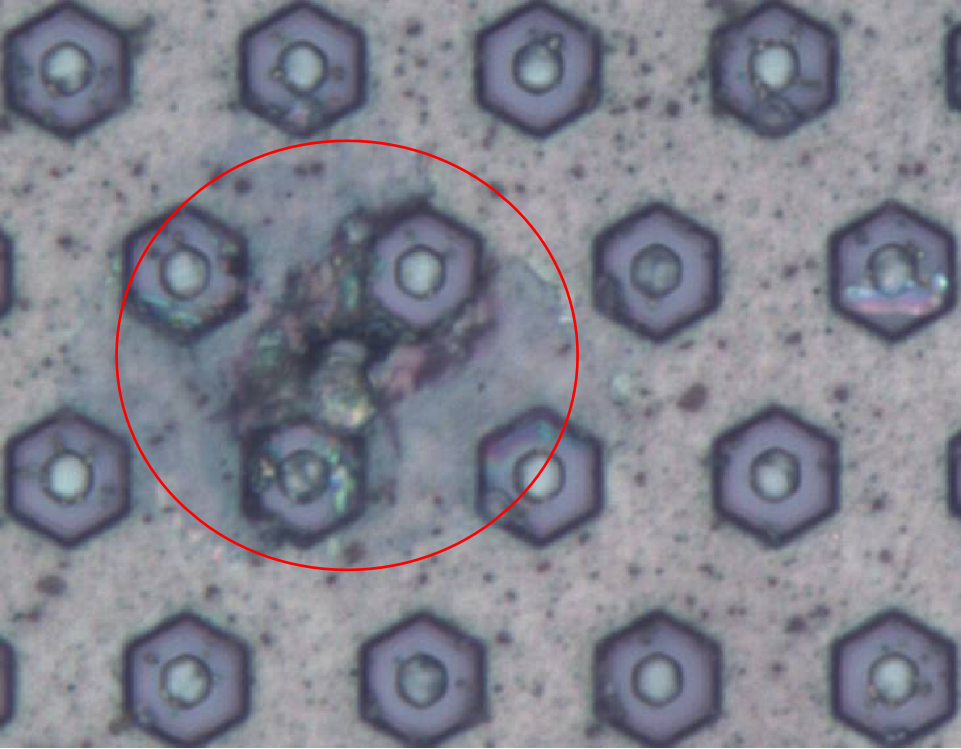

如果是ESD：在显微镜下找I/O端口附近的保护二极管或栅极，看是否有微小的穿孔或熔融坑。

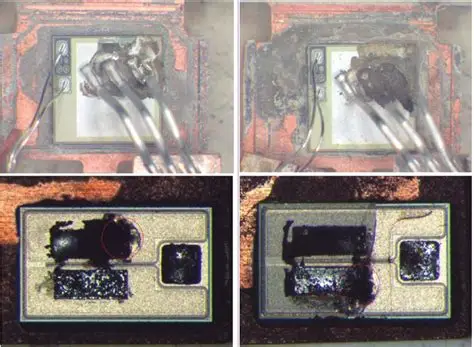

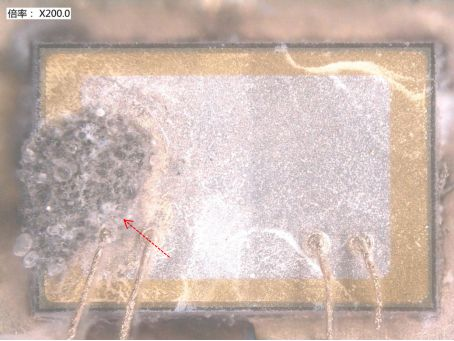

如果是EOS：顺着电源轨（Power Rail）找，看哪里有金属线像“保险丝”一样熔断，或者哪里有巨大的铝层烧毁痕迹。
🗣️ 面试/工作汇报话术范例
“在区分EOS和ESD时，我主要依据‘损伤形貌’和‘发生机理’。

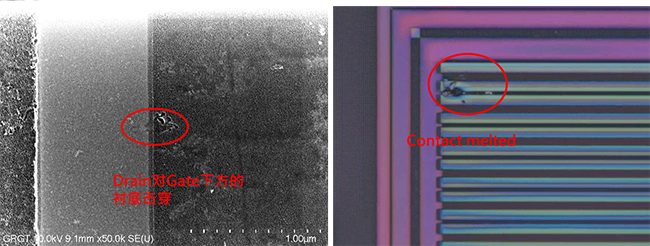

ESD通常是由人体或机器模型引起的瞬间高压放电，它的特点是‘高压、短时、能量集中’。在物理失效上，它往往造成局部的、微观的损伤，比如栅氧化层击穿或接触孔熔融，且多发生在I/O接口电路。

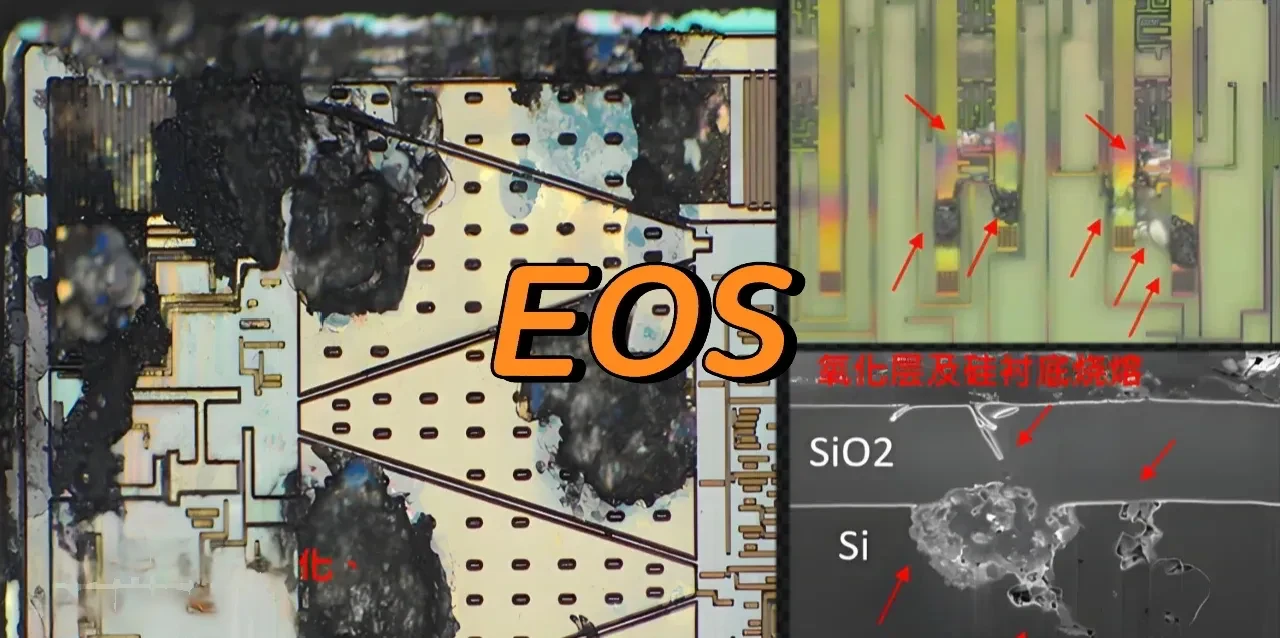

而EOS通常源于电源浪涌、继电器切换或测试设备故障，它的特点是‘电压相对较低、持续时间长、总能量大’。在物理失效上，它表现为大面积的热破坏，比如金属互连线熔断、芯片大面积烧毁甚至封装碳化，损伤通常沿着电流路径扩散。
在我之前的项目中，如果是EOS失效，我会重点排查电源设计和测试治具的接地；如果是ESD失效，我则会聚焦于EPA区域的人员操作和绝缘体管控。”
⚠️ 特殊情况提醒
有一种情况很难区分：短脉冲的EOS（持续时间几微秒）和强ESD造成的损伤可能非常相似。这时候需要结合失效发生的背景（是随机发生还是批量发生？是在测试段还是客户端？）来综合判断。
