EPA 接地错误典型案例与专项整改清单

发布日期：2026-05-06 02:24:25 发布人员：思研

📌 文章核心导读

核心前置说明EPA 接地错误分为 4 个风险等级，审厂判级规则明确：系统性设计错误：直接判定严重不符合（Major），属于体系性失效，一票否决认证 / 审厂资格；施工硬件错误：多数判定严重不符合，直接导致接地失效、ESD 批量失效；运维管理错误：多数判定一般不符合（Minor），无记录 / 无管控会升级为严重不符合；行业专属场景错误：按风险等级叠加判级，车规 / 半导体场景直接从严判级。🔴第一类：

核心前置说明

EPA 接地错误分为 4 个风险等级，审厂判级规则明确：

系统性设计错误：直接判定严重不符合（Major），属于体系性失效，一票否决认证 / 审厂资格；
施工硬件错误：多数判定严重不符合，直接导致接地失效、ESD 批量失效；
运维管理错误：多数判定一般不符合（Minor），无记录 / 无管控会升级为严重不符合；
行业专属场景错误：按风险等级叠加判级，车规 / 半导体场景直接从严判级。

🔴第一类：系统性拓扑设计错误（最严重，体系性红线违规）

❌ 案例 1：ESD 防护地与 PE 设备保护地双地完全物理隔离（行业最高发严重错误）

错误场景

💣 珠三角某手机主板 SMT 工厂，为追求 “更干净的接地”，单独打了 ESD 专用接地桩，与建筑 PE 保护地完全物理隔离，防静电工作台、腕带、地垫接 ESD 专用地，贴片机、回流焊等设备接 PE 保护地，两套接地系统无任何联结。

核心错误点

违背 EPA 接地「等电位联结优先」的核心底层逻辑，两套独立接地系统因土壤电阻差异、设备工频干扰，存在200-500V 动态电位差，操作人员戴接 ESD 地的腕带触摸接 PE 地的设备外壳时，瞬间跨地放电，造成芯片 EOS/ESD 隐性损伤。

合规危害与风险

手机主控 CMOS 芯片批次不良率达 3.8%，表现为开机随机死机、射频灵敏度漂移；
ANSI/ESD S20.20、IEC 61340-5-1 双标审厂直接开严重不符合项，北美客户订单暂停；
存在人员静电电击的安全隐患。

对应标准条款依据

ANSI/ESD S20.20:2021 Clause 5.4：要求 EPA 区域所有导电物体实现等电位联结；
IEC 61340-5-1:2024 Clause 6.4：明确要求 EPA 所有接地系统最终汇集到同一参考接地点，消除电位差。

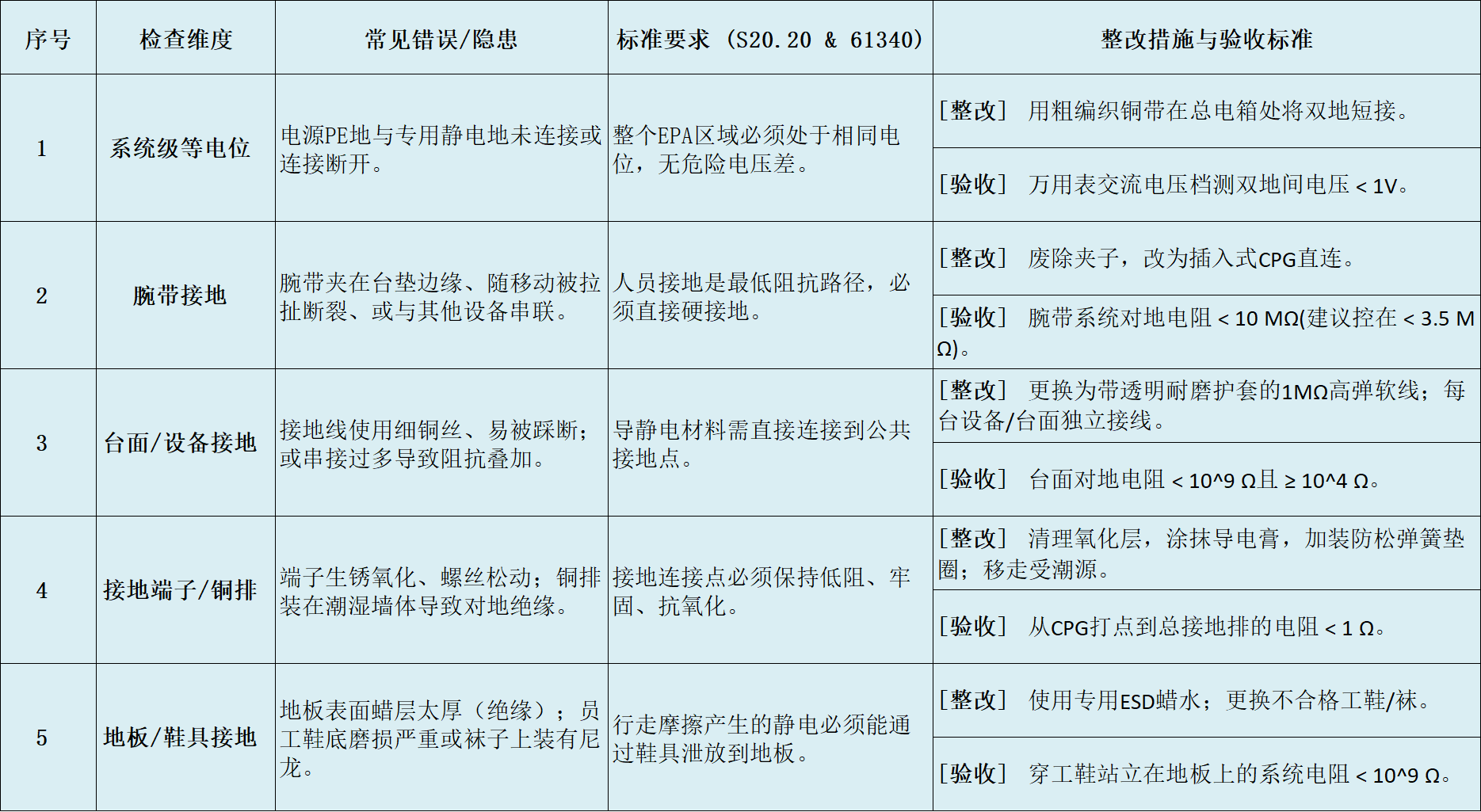

专项整改清单

拓扑重构：在车间总等电位箱处，用 16mm² 黄绿专用接地线，将 ESD 专用地汇流排与 PE 保护地汇流排做可靠跨接，实现单点共地，彻底消除跨地电位差；
接地优化：废除原有分散接地方式，所有工作台、设备、货架采用星型并联单点接地，每个支路独立接入等电位汇流排，杜绝串联接地；
参数验证：整改后测试全车间任意两点电位差≤0.1V，整体接地电阻≤1Ω，搭接电阻≤0.1Ω；
体系补全：更新《EPA 接地系统管控作业指导书》，明确等电位联结核心要求，补充季度复测机制。

整改后效果

✅芯片 EOS 不良率从 3.8% 降至 0.03%，一次性通过 ANSI/ESD S20.20 体系认证，北美客户审厂 ESD 项零不符合项，人员静电电击投诉清零。

🟡案例 2：工作台 / 设备串联接地（高频低成本违规）

❌ 错误场景

💣 长三角某中小半导体封测厂，为节省线缆与施工成本，将 12 个固晶 / 焊线机工作台的接地线串联起来，只用 1 根支线接入接地汇流排；车间货架、金属工装也采用串联接地方式，前后工位串联长度超 20 米。

核心错误点

串联接地导致前后工位接地端电位差逐级放大，末端工位与接地汇流排电位差达 1.8V；串联链路中任意一个接点松动、氧化，会导致下游所有工位接地完全失效，形成大量悬浮孤立导体。

合规危害与风险

键合工位芯片 ESD 隐性失效率达 2.3%，晶圆键合良率持续偏低；
审厂判定为严重不符合项，ANSI/ESD 体系认证暂停；
接点氧化后接地失效，无任何预警，易引发批量失效。

对应标准条款依据

ANSI/ESD TR53-2021：明确禁止 ESD 防护接地采用串联方式，要求每个接地单元独立接入汇流排；
IEC 61340-5-1:2024 Clause 6.4：要求接地链路具备冗余性，单点故障不导致整体接地失效。

专项整改清单

拓扑整改：彻底废除串联接地方式，每个工作台、设备、货架均采用独立接地支线，星型并联接入等电位汇流排；
硬件升级：接地支线统一采用≥6mm² 多股铜芯线，每个接地点用镀锡铜鼻子 + 防松螺栓固定，搭接面做打磨抗氧化处理；
全点位测试：整改后逐个测试每个工位的接地电阻、搭接电阻，确保接地电阻≤1Ω，搭接电阻≤0.1Ω；
标识规范：每个接地支路做唯一编号标识，对应台账记录，便于后续维护与复测。

整改后效果

✅全车间工位接地一致性达标，无电位差累积，芯片 ESD 失效率下降 85%，顺利通过 ANSI/ESD 体系认证，审厂接地项零问题。

🟡案例 3：多点接地形成地环路（大功率设备车间高频错误）

❌ 错误场景

💣 某新能源汽车电子厂，800V SiC 功率模块封测车间，ESD 接地系统在车间东、西两侧各设置 1 个入地接地点，与建筑主接地网多点联结；同时大功率烧结设备、高压测试机的保护地也多点入地，形成多个闭合地环路。

核心错误点

大功率设备运行时，地环路中产生工频环流、浪涌电流，导致地电位剧烈波动，峰值达 3.7V；地环路同时会耦合空间电磁干扰，导致芯片探针测试数据漂移，高压工况下极易引发 SiC 芯片栅极氧化层 ESD 击穿。

合规危害与风险

SiC 芯片高压测试批次报废率达 4.2%，失效分析均为栅极 ESD 击穿；
探针测试数据漂移，误判率达 12%，严重影响生产效率；
不符合车规级 AEC-Q101、ISO 10605 标准要求，车企定点审核被驳回。

对应标准条款依据

ANSI/ESD S20.20:2021 Clause 5.4：要求 EPA 接地系统采用单点接地架构，避免地环路干扰；
IEC 61340-5-1:2024 Clause 6.4：明确要求接地系统消除地环路，避免电位波动。

专项整改清单

拓扑重构：废除多点入地方式，采用单点接地架构，所有 ESD 接地支路、设备保护地支路，全部汇集到车间主等电位汇流排，再通过唯一 1 根 16mm² 主干线接入建筑主接地极，彻底消除地环路；
隔离设计：高压测试工位、大功率烧结设备采用隔离变压器供电，配套独立接地回路，与 ESD 防护地仅在总接地点单点联结，避免浪涌窜入；
屏蔽优化：大功率设备、高压测试区做金属屏蔽房，屏蔽体与等电位汇流排多点可靠联结，隔绝电磁干扰；
参数验证：整改后测试地电位波动≤0.2V，全车间接地电阻≤0.8Ω，搭接电阻≤0.1Ω。

整改后效果

✅SiC 芯片 ESD 击穿报废率降至 0.08%，测试误判率清零，一次性通过车企定点审核，拿到批量订单。

🟡第二类：现场施工与硬件选型错误（现场执行类高频违规）

案例 4：接地干线 / 支线线径不达标（低成本偷工减料类错误）

❌ 错误场景

💣 某消费电子组装厂，EPA 车间接地干线采用 2.5mm² 铜芯线，工作台接地支线采用 1.5mm² 铜芯线，远低于标准要求；部分接地线使用单股硬线，弯折后出现铜芯断裂，接地完全失效。

核心错误点

线径过小导致接地回路阻抗过大，静电泄放速度慢，无法快速消除高压静电；单股硬线易断裂，形成隐性接地失效，无任何预警。

合规危害与风险

车间工作台接地电阻最高达 27Ω，远超标准限值，工位静电电压峰值超 8000V；
欧美客户审厂开一般不符合项，多次整改仍不达标，订单流失；
塑料外壳装配工位 ESD 不良率达 1.7%，产品售后返修率居高不下。

对应标准条款依据

IEC 61340-5-1:2024 Clause 6.4：明确要求接地干线≥16mm² 多股铜芯线，分支线≥6mm² 多股铜芯线；
GB 50611-2010《电子工程防静电设计规范》：强制要求 ESD 接地支线最小线径≥4mm²。

专项整改清单

线缆全线更换：接地主干线统一更换为≥16mm² 多股黄绿专用接地线，设备 / 工作台分支线更换为≥6mm² 多股铜芯线，腕带 / 台垫支线采用≥2.5mm² 多股铜芯线；
施工规范：所有线缆接头采用镀锡铜鼻子压接，热缩管绝缘防护，禁止单股硬线、铰接方式接线；
全点位复测：整改后逐个测试接地电阻，确保主干线接地电阻≤1Ω，支线接地电阻≤1Ω，无断路、虚接情况；
台账更新：建立接地线缆台账，标注线径、长度、接地点位、测试数据，纳入季度复测范围。

整改后效果

✅全车间接地电阻全部达标，工位静电电压峰值控制在 100V 以内，产品 ESD 不良率降至 0.2%，顺利通过欧美客户审厂。

🟡案例 5：接地搭接面未做抗氧化处理，搭接电阻超标

❌ 错误场景

💣 某半导体封测洁净室，焊线机、固晶机的接地端子直接与喷漆机架连接，未打磨掉漆面；接地螺栓未做防松、防锈处理，使用半年后出现氧化、松动，部分接地点搭接电阻最高达 12Ω，远超≤0.1Ω 的标准限值。

核心错误点

漆面、氧化层形成绝缘阻隔，导致搭接电阻严重超标，设备机架成为悬浮孤立导体，摩擦起电后静电无法泄放，极易对晶圆、芯片造成感应放电损伤。

合规危害与风险

键合工位晶圆静电吸附粉尘不良率达 1.2%，芯片键合虚焊率偏高；
ANSI/ESD 体系内审判定为严重不符合项，第三方认证暂停；
接地失效无预警，雷雨季节后出现批量芯片 ESD 失效。

对应标准条款依据

ANSI/ESD S20.20:2021 Clause 5.3.2：要求所有导电物体实现可靠等电位联结，低阻抗搭接；
IEC 61340-5-1:2024 Clause 6.4：要求等电位搭接电阻≤0.1Ω。

专项整改清单

搭接面处理：所有设备机架、金属构件的接地搭接面，彻底打磨掉漆面、氧化层，露出金属本色，涂抹导电膏，确保金属面完全贴合；
硬件升级：更换所有接地螺栓为不锈钢防松螺栓，加装弹簧垫片，每个接地点采用双螺母锁紧，避免松动；
全点位测试：整改后逐个测试搭接电阻，确保所有接地点搭接电阻≤0.1Ω，不合格点位立即返工；
运维规范：建立月度搭接电阻抽检、季度全点位复测机制，雷雨季节后追加测试，所有记录留存归档。

整改后效果

✅全车间搭接电阻 100% 达标，晶圆粉尘吸附不良率清零，芯片键合良率提升至 99.8%，顺利通过第三方体系认证。

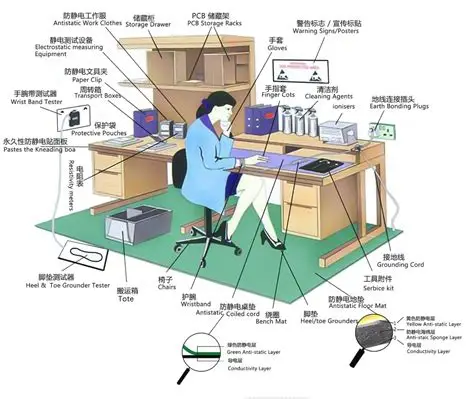

🟡案例 6：防静电手环 / 台垫缺失限流电阻，电阻值错误

❌ 错误场景

💣 某 SMT 工厂，采购的廉价防静电手环未串联 1MΩ 限流电阻，直接短路接地；部分工作台防静电台垫的接地端子，直接用导线接入接地汇流排，无限流电阻；少数手环串联的电阻为 100Ω，远低于标准要求。

核心错误点

无限流电阻 / 电阻值过小，静电泄放速度过快，易产生火花放电击穿芯片；同时存在人员触电的重大安全隐患（设备漏电时，无限流电阻会导致大电流通过人体）；电阻值过大则会导致静电无法有效泄放。

合规危害与风险

贴片工位出现多次芯片瞬间击穿报废，单批次损失超 10 万元；
安监检查发现人员触电隐患，下达整改通知书，罚款 2 万元；
审厂判定为严重不符合项，直接否决 ESD 体系认证。

对应标准条款依据

ANSI/ESD S20.20:2021 Clause 5.2：明确要求防静电腕带串联 1MΩ±10% 的限流电阻；
IEC 61340-5-1:2024 Clause 6.5：要求人体防护回路具备限流保护，兼顾静电泄放与人员安全。

专项整改清单

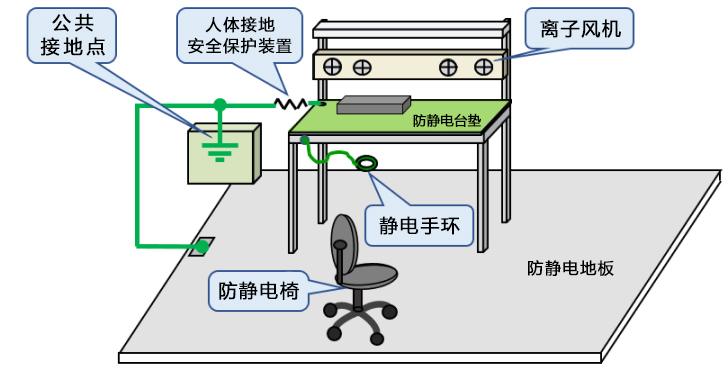

全线更换合规产品：立即停用所有不合格手环、接地端子，更换为符合 ANSI/ESD 标准的产品，每一个手环、台垫接地回路均串联 1MΩ±10% 的金属膜限流电阻；
全批次检测：对新采购的手环、限流电阻 100% 全检，用万用表测试电阻值，确认在合规范围内，不合格品直接报废；
规范点检：更新《防静电用品点检作业指导书》，明确手环每日上岗前必须单点测试，合格后方可上岗，台垫每月测试表面电阻、接地电阻；
人员培训：开展专项培训，明确限流电阻的核心作用，禁止私自拆除、短接接地回路。

整改后效果

✅彻底消除人员触电安全隐患，芯片 ESD 瞬间击穿问题清零，顺利通过安监检查与 ESD 体系认证。

🟡第三类：运维与体系管理错误（体系认证必查高频问题）

案例 7：无接地系统定期测试与维护机制，无追溯记录

❌ 错误场景

💣 某中小电子厂，EPA 接地系统施工完成后，从未做过定期测试、维护，接地端子氧化、松动、线缆破损无管控；无任何接地测试记录、维护台账，审厂时无法提供任何合规性证明材料。

核心错误点

接地系统并非 “一劳永逸”，端子氧化、线缆破损、土壤电阻变化都会导致接地失效，无定期测试机制无法及时发现隐患，同时违背双标准对体系文件化、可追溯的强制要求。

合规危害与风险

车间 30% 的工位接地电阻超标，接地失效无预警，雨季出现批量产品 ESD 失效；
第三方认证审核直接判定体系失效，认证申请被驳回；
客户审厂时因无追溯记录，直接取消供应商资格。

对应标准条款依据

ANSI/ESD S20.20:2021 Clause 7：要求 ESD 体系必须有定期内审、测试、维护机制，完整留存记录；
IEC 61340-5-1:2024 Clause 9：要求定期验证接地系统有效性，记录留存≥3 年。

专项整改清单

体系文件补全：制定《EPA 接地系统管控作业指导书》，明确测试频次、合格标准、维护流程、记录留存要求；
定期测试机制：
- 每日：工位手环、台垫点检；
- 月度：接地搭接电阻抽检、设备接地状态检查；
- 季度：全车间接地电阻、等电位差全点位复测；
- 半年：主接地极接地电阻测试，雷雨季节后追加测试；
全点位摸底整改：立即开展全车间接地系统全参数测试，对超标点位全面整改，确保所有参数符合标准要求；
记录归档规范：所有测试、维护记录统一归档，纸质 + 电子双备份，留存周期≥3 年，车规级产品留存至产品全生命周期 + 1 年；
内审机制：将接地系统合规性纳入季度 ESD 内审，不合格项闭环整改。

整改后效果

✅接地系统长期稳定合规，ESD 失效事件下降 90%，一次性通过 ANSI/ESD 体系认证，客户审厂接地项零不符合项。

🟡案例 8：只做静态接地测试，不做动态接地测试（半导体 / 自动化车间高发错误）

❌ 错误场景

💣 某晶圆封测厂，AGV 晶圆转运车、焊线机移动轴、周转车只做静止状态下的接地电阻测试，合格后就投入使用；从未测试运动过程中的动态接地电阻，AGV 行驶过程中导电轮悬空、接地中断无管控。

核心错误点

静态测试合格不代表运动工况下接地有效，移动设备在行驶、转弯、启停过程中，极易出现接地电阻超标、接地中断的情况，导致静电积聚，晶圆转运过程中出现 ESD 损伤、粉尘吸附。

合规危害与风险

AGV 转运的晶圆批次不良率达 1.5%，失效分析为 CDM 静电放电损伤；
SEMI 半导体标准审核不通过，无法进入高端芯片设计公司供应链；
移动工装接地失效，导致操作人员频繁被静电电击。

对应标准条款依据

SEMI E175-0706 半导体 AMHS 标准：要求 AGV 设备全行程动态接地电阻≤10⁹Ω；
ANSI/ESD STM97.2：要求人员、移动设备必须做动态接地测试，验证全工况接地有效性。

专项整改清单

建立动态测试规范：制定《移动设备动态接地电阻测试作业指导书》，明确测试方法、合格标准、测试频次，覆盖 AGV、周转车、自动化设备运动部件；
全工况动态测试：
- AGV / 周转车：覆盖日常全行驶路径，满载 / 空载、转弯 / 爬坡 / 接缝处全工况测试，采样率≥20Hz，全行程动态接地电阻≤10⁹Ω，无接地中断；
- 自动化设备运动部件：全行程、高速启停工况测试，动态搭接电阻≤0.1Ω，无波动超标；
硬件整改：对动态接地不合格的 AGV 更换高耐磨导电轮，调整胎压，确保全程接触良好；运动部件更换柔性镀银接地排线，双冗余接地设计；
定期复测机制：AGV、自动化设备每月做 1 次动态接地抽检，每季度全行程测试，记录留存归档。
