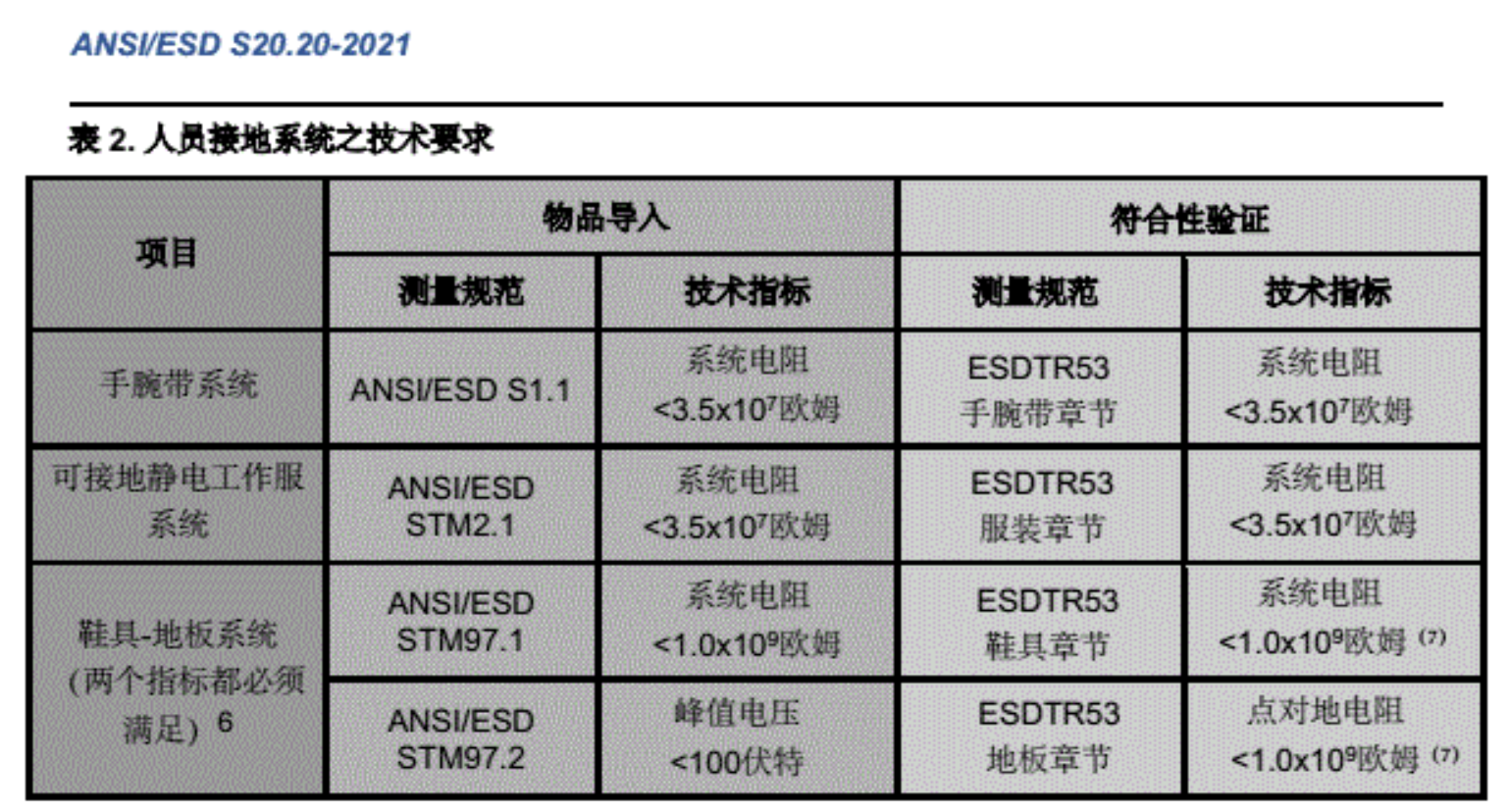

ANSI/ESD S20.20 -2021 表2.人员接地系统之技术要求
发布日期：2026-04-01 16:50:53
发布人员：思研
📌 文章核心导读
这张图表是关于人员接地要求的技术规范，主要针对防静电手腕带系统和鞋/地面系统，规定了产品设计标准和合规性验证标准。腕带系统技术要求：腕带系统产品资格测试方法：ANSI/ESD S1.1（第6.11节）产品资格要求限值：＜3.5×10⁷欧姆合规性验证测试方法：ESD TR53腕带部分合规性验证要求限值：＜3.5×10⁷欧姆鞋/地面系统技术要求：鞋/地面系统（两个限值都应满足）产品资格测试方法1：AN

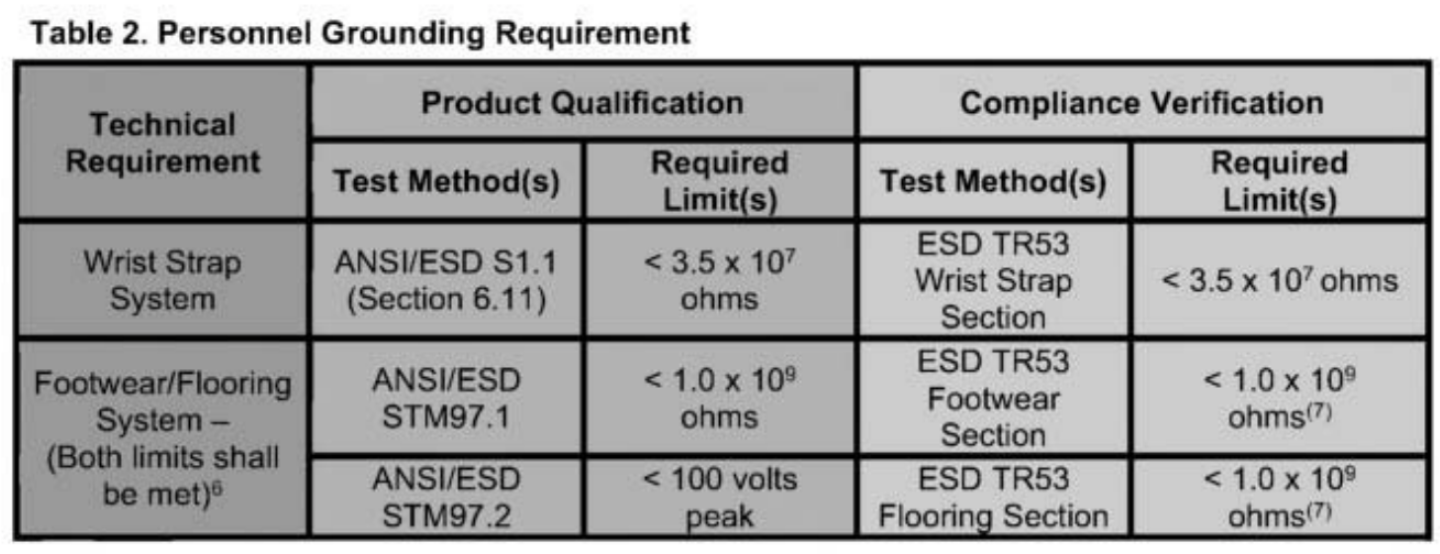

这张图表是关于人员接地要求的技术规范，主要针对防静电手腕带系统和鞋/地面系统，规定了产品设计标准和合规性验证标准。
腕带系统
- 技术要求：腕带系统
- 产品资格测试方法：ANSI/ESD S1.1（第6.11节）
- 产品资格要求限值：＜3.5×10⁷欧姆
- 合规性验证测试方法：ESD TR53腕带部分
- 合规性验证要求限值：＜3.5×10⁷欧姆
鞋/地面系统
- 技术要求：鞋/地面系统（两个限值都应满足）
- 产品资格测试方法1：ANSI/ESD STM97.1
- 产品资格要求限值1：＜1.0×10⁹欧姆
- 产品资格测试方法2：ANSI/ESD STM97.2
- 产品资格要求限值2：＜100伏峰值
- 合规性验证测试方法1：ESD TR53鞋部分
- 合规性验证要求限值1：＜1.0×10⁹欧姆
- 合规性验证测试方法2：ESD TR53地面部分
- 合规性验证要求限值2：＜1.0×10⁹欧姆
总结
- 腕带系统：产品资格和合规性验证的测试方法和限值一致，均为＜3.5×10⁷欧姆，确保腕带系统在使用时能有效泄放静电。
- 鞋/地面系统：产品资格测试需同时满足电阻和电压峰值两个限值，合规性验证则主要关注电阻限值，确保鞋/地面系统在实际使用中能有效防止静电积累。
