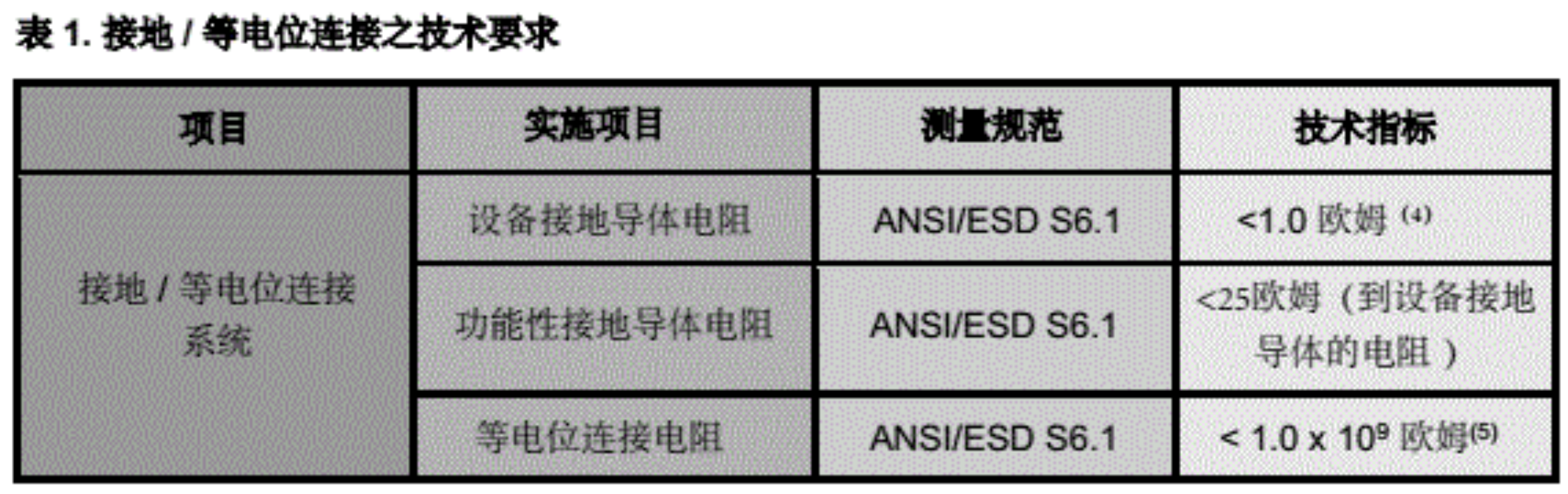

ANSI/ESD S20.20 -2021 表1 接地/等电位连接之技术要求
发布日期：2026-04-01 16:46:37
发布人员：思研
📌 文章核心导读
这张图表是关于接地/等电位连接系统的技术要求，它规定了不同接地导体的电阻上限，以确保电气安全和静电防护的有效性。下面我来详细解读每一项的含义：1. 设备接地导体电阻实施项目：设备接地导体电阻测量规范：ANSI/ESD S6.1技术指标：< 1.0 欧姆含义：这是指**安全保护地（PE）**的电阻要求。目的：确保设备金属外壳在发生漏电时，电流能迅速通过地线流走，触发断路器跳闸，保护人员安全。要求：

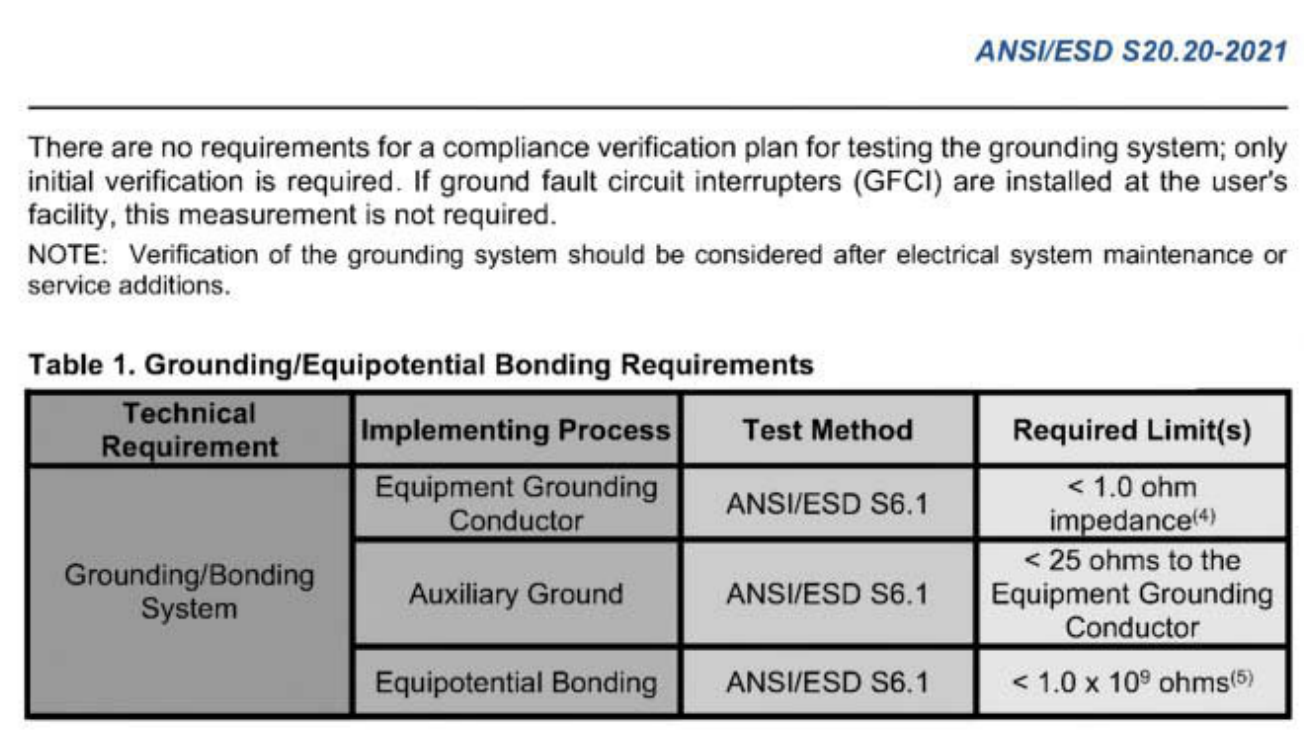

这张图表是关于接地/等电位连接系统的技术要求，它规定了不同接地导体的电阻上限，以确保电气安全和静电防护的有效性。下面我来详细解读每一项的含义：
1. 设备接地导体电阻
- 实施项目：设备接地导体电阻
- 测量规范：ANSI/ESD S6.1
- 技术指标：< 1.0 欧姆
含义：
这是指**安全保护地（PE）**的电阻要求。
- 目的：确保设备金属外壳在发生漏电时，电流能迅速通过地线流走，触发断路器跳闸，保护人员安全。
- 要求：< 1.0 欧姆（通常实际要求更严，如 < 0.1 欧姆）。
- 测量方式：用接地电阻测试仪，测量设备外壳到接地排的电阻。
2. 功能性接地导体电阻
- 实施项目：功能性接地导体电阻
- 测量规范：ANSI/ESD S6.1
- 技术指标：< 25 欧姆（到设备接地导体的电阻）
含义：
这是指**设备工作地（FE）或静电泄放地（ESD）**的接地电阻要求。
- 目的：确保设备内部电路、静电防护系统（如手腕带、台垫）能有效泄放静电或干扰电流，保证设备正常运行。
- 关键点：这里的“到设备接地导体的电阻”是指从功能性地线（如ESD地线）到设备接地导体（PE）之间的电阻。
- 要求：< 25 欧姆。
- 注意：这个值比PE地的1欧姆要大，因为功能性接地通常允许一定的阻抗，以避免干扰电流通过地线回流到设备。
3. 等电位连接电阻
- 实施项目：等电位连接电阻
- 测量规范：ANSI/ESD S6.1
- 技术指标：< 1.0 x 10⁹ 欧姆（即 < 1 GΩ）
含义：
这是指等电位连接的电阻要求，通常用于防静电工作区（EPA）内的金属物体之间的连接。
- 目的：确保工作区内所有导电物体（如工作台、椅子、工具、设备外壳）处于同一电位，防止静电放电（ESD）。
- 要求：< 1 GΩ（10⁹ 欧姆）。
- 测量方式：测量两个金属物体之间的电阻，如工作台与设备外壳之间、椅子与地面之间。
总结
- 设备接地导体电阻（< 1.0 Ω）：安全保护地（PE），要求极低阻抗，保命。
- 功能性接地导体电阻（< 25 Ω）：设备工作地（FE）或ESD地，允许一定阻抗，保证信号和静电泄放。
- 等电位连接电阻（< 1 GΩ）：防静电等电位连接，确保工作区电位一致，防止静电放电。
实际应用建议
- PE地：使用黄绿双色线，直接连接到接地排，电阻越小越好。
- ESD地：使用绿色或黑色线，串联1MΩ电阻（手腕带），或直接连接（台垫），电阻< 25 Ω。
- 等电位连接：使用鳄鱼夹或导线连接工作区内的金属物体，电阻< 1 GΩ。
这些指标是ESD防护系统设计和验收的重要依据，确保生产环境的安全和产品质量。
