进行ESD（静电放电）风险评估的现场审核，本质上是一次对“人、机、料、法、环”五大要素的“体检”。你需要验证现有的防护措施是否真的有效，以及是否存在未被识别的静电源。

结合ANSI/ESD S20.20和IEC 61340-5-1标准的要求，以及行业内的最佳实践，我为你整理了一份详细的现场审核执行指南。

🎒 第一阶段：审核前准备（工欲善其事）

在进入车间之前，你需要准备好“武器”和“地图”，否则现场审核会流于形式。

1. 文件准备：
   • ESD控制计划：这是审核的基准，你需要知道标准规定应该是什么样。
   • ESD敏感器件清单：了解你要保护的对象（例如：最敏感器件是人体模型 100V）。
   • 过往审核报告：查看上次发现的问题是否已整改（闭环管理）。
2. 工具准备：
   • 静电场测试仪：核心工具，用于测量物体表面的静电电压（V）。
   • 表面电阻测试仪：用于测试台垫、地板、包装材料的电阻（Ω）。
   • 接地电阻测试仪：用于验证设备和人员的接地连接是否可靠。
   • 温湿度计：确认环境湿度是否达标（通常建议40%-60% RH）。
   • 审核检查表：提前列好检查项目，避免遗漏。

🔍 第二阶段：现场审核实操（四大核心维度）

现场审核应沿着生产流程进行，重点关注以下四个维度：

1. 环境审核（EPA区域）

这是静电防护的基础设施。

• 区域标识：检查EPA（静电防护区）入口是否有明显的ESD警示标识，界限是否清晰。
• 接地系统：
  • 抽查工作台、设备的接地线是否连接到公共接地点。
  • 关键点：检查接地线是否断裂、松动（很多隐患在于接地夹脱落）。
• 温湿度：确认现场湿度是否在控制范围内。如果湿度<30%，静电风险会成倍增加。
• 绝缘体排查（高风险点）：
  • 使用静电场测试仪扫描工作台、货架。
  • 重点寻找：普通塑料文件夹、透明胶带、普通泡沫、未接地的电脑显示器。根据标准，EPA内绝缘体表面电压若超过规定值（如125V或1000V，视具体标准而定），必须处理或移走。

2. 人员审核（最大的静电源）

人是产生静电最不可控的因素。

• 穿戴规范：
  • 静电手环：坐姿人员是否佩戴？是否紧贴皮肤？（严禁戴在衣服袖口上）。
  • 静电鞋/脚跟带：站立或移动人员是否穿着？
  • 静电服：纽扣是否扣好？是否遮盖住了内部衣物？
• 操作行为：
  • 是否存在快速摩擦动作（如快速撕胶带、用力甩手）？
  • 拿取敏感元器件时，是否接触了引脚？
• 每日测试：检查员工是否在每天上岗前进行了手环/静电鞋测试，并保留了记录。

3. 设备与工具审核

• 工作台：
  • 台垫是否破损、脏污？
  • 台垫接地扣是否串联了1MΩ电阻（安全电阻）？
• 离子风机：
  • 是否开启？风速是否正常？
  • 关键指标：审核员应定期（如每月）使用静电场测试仪检查离子风机的平衡电压（通常要求±35V或±50V以内）和消电时间。
• 电动工具：烙铁、电动螺丝刀的接地电阻是否合格（通常<2Ω）。

4. 物料与包装审核

• 存储与运输：
  • 敏感元器件是否存放在防静电屏蔽袋或防静电周转箱中？
  • 严禁：使用普通泡沫或普通塑料袋直接接触敏感器件。
• 标识：敏感器件的包装上是否有ESD警示标签？

📊 第三阶段：风险评估与记录（量化分析）

在审核过程中，你需要实时记录发现的问题，并进行风险评估。可以使用以下表格形式进行记录：

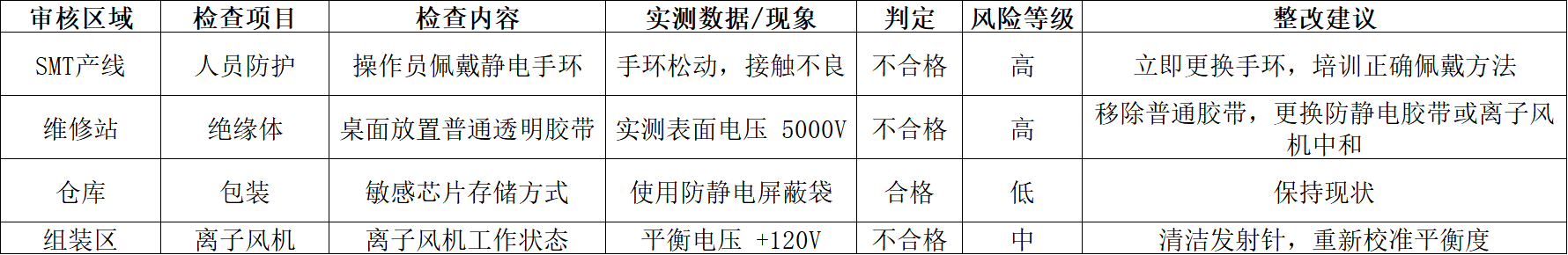

ESD现场审核记录表（示例）

🔄 第四阶段：审核后的闭环管理

审核结束不是终点，而是改进的起点。

1. 出具报告：汇总发现的问题点，附上照片和实测数据。
2. 风险分级：
   • 严重不符合：直接导致产品ESD损伤的风险（如接地失效、绝缘体直接接触芯片），需立即停线整改。
   • 一般不符合：管理或记录缺失（如培训记录不全），限期整改。
3. 验证整改：在规定时间内（如3天或1周）对整改项进行复查，确保风险已消除。

💡 专家提示：审核员的“火眼金睛”

• 关注“隐蔽”角落：不要只看显眼的地方，检查设备内部、维修工具箱深处、临时存放架，这些地方往往是绝缘体（如普通气泡袋）的藏身之处。
• 询问员工：随机问一名操作员：“如果手环报警了，你该怎么办？”如果员工回答不上来，说明培训不到位，这是体系上的高风险。
• 关注变化点：如果产线最近引入了新设备或新工艺，这通常是ESD风险的高发区，需要重点评估。
