进行ESD（静电放电）风险评估是建立有效防护体系的第一步，也是ANSI/ESD S20.20和IEC 61340-5-1标准的核心要求。它的核心目的很简单：找出哪里会产生静电、哪里会被静电损坏，以及损坏的可能性有多大。

结合最新的行业实践和标准要求，我为你整理了一套系统化的ESD风险评估流程，主要分为以下六个步骤：

🔍 第一步：组建评估团队与准备

风险评估不是一个人的工作，需要跨部门协作。

• 人员构成：应包括ESD协调员、生产工程师、设备维护人员和质量管理人员。
• 工具准备：准备好必要的检测工具，如静电场测试仪（用于检测电压）、表面电阻测试仪（用于检测材料导电性）、接地电阻测试仪和温湿度计。
• 资料收集：收集车间布局图、工艺流程图以及现有的ESD控制措施清单。

📋 第二步：识别ESD敏感器件

你需要知道“谁”是脆弱的。

• 查阅数据手册：检查所有电子元器件的数据手册，获取其ESD敏感度等级。
• 分类模型：重点关注以下三种模型的耐受电压：
  • 人体模型：模拟人体接触产生的放电（最常见）。
  • 机器模型：模拟自动化设备产生的放电。
  • 带电器件模型：模拟器件自身带电后接触导体产生的放电（对现代小型化芯片破坏力最大）。
• 建立清单：列出所有敏感器件及其敏感度等级（例如：Class 1A < 250V）。

🌪️ 第三步：识别静电产生源（危险源）

你需要知道静电是从哪里来的。这通常分为三大类：

1. 人员活动：
   • 行走（鞋底与地板摩擦）。
   • 操作动作（如撕胶带、使用普通塑料工具、快速移动手臂）。
   • 衣物摩擦（化纤类衣服）。
2. 环境与材料：
   • 绝缘体：普通塑料、泡沫、胶带、显示器屏幕（这些无法通过接地消除静电）。
   • 湿度：低湿度（<40% RH）环境会显著增加静电产生。
3. 设备与工具：
   • 未接地的金属工具。
   • 自动贴片机、波峰焊设备的运动部件。

📊 第四步：风险分析与分级

识别出危险源后，需要评估其风险等级。可以使用**“可能性 × 严重性”**的矩阵法：

风险等级	可能性	严重性	典型场景示例
高风险	高	高	裸手直接接触敏感引脚；使用普通塑料镊子；EPA区域湿度<30%。
中风险	中	中	佩戴了手环但未测试；敏感板卡在非防静电周转箱中短距离移动。
低风险	低	低	已封装在屏蔽袋中的产品；经过接地的金属外壳。

评估方法：

• 定性评估：通过目视检查和经验判断（例如：看到操作员没戴手环，直接判定为高风险）。
• 定量评估：使用仪器测量。例如，用静电场测试仪测量某工位的电压，如果超过敏感器件的耐受值（如>100V），则判定为高风险。

🛡️ 第五步：制定控制措施

根据评估结果，制定相应的整改方案（遵循“消除-替代-工程控制-管理控制”的层级）：

1. 接地：确保所有导体（人员、工作台、设备）都连接到公共接地点。
2. 替代：将普通塑料工具替换为防静电（ESD）工具；将普通包装替换为静电屏蔽袋。
3. 中和：对于无法接地的绝缘体（如PCB基板），使用离子风机中和电荷。
4. 屏蔽：在存储和运输过程中，使用静电屏蔽容器保护敏感器件。

🔄 第六步：定期复审与更新

风险评估不是一次性的工作。当发生以下情况时，必须重新进行评估：

• 引入新工艺或新设备（如引入新的自动化贴片机）。
• 更换关键材料（如更换了不同材质的清洗剂）。
• 发生ESD失效事故后。
• 定期审核（建议每年至少一次）。

💡 专家提示

在实际操作中，“带电器件模型”风险往往最容易被忽视。现代电子元器件越来越小，内部线路越来越细，对带电后自身放电的耐受能力极低（可能只有几十伏）。因此，在评估时，要特别关注器件在传输带、吸嘴或托盘上的摩擦带电情况。

撰写一份专业的ESD风险评估报告，核心在于用数据证明你识别了风险，并制定了相应的控制措施。这份报告不仅是ANSI/ESD S20.20和IEC 61340-5-1标准审核时的必查文件，更是指导现场整改的“作战地图”。

以下是一份标准的报告撰写指南，包含了结构框架、核心内容要素以及一个具体的表格模板。

---

📝 ESD风险评估报告撰写指南

报告基本信息

首先，明确报告的背景和范围，确立评估的基准。

• 项目名称：例如：XX车间/XX产线ESD风险评估
• 评估日期：202X年X月X日
• 评估依据：ANSI/ESD S20.20 / IEC 61340-5-1
• 评估对象：明确是整条产线、特定工位（如维修站）还是仓储区。
• 评估小组：列出参与评估的人员（通常包括ESD协调员、工艺工程师等）。

敏感器件识别

这是评估的基石，你需要定义“我们要保护什么”。

• 内容：列出产线上最敏感的元器件信息。
• 关键数据：
  • 元器件名称/型号
  • 敏感度模型：人体模型、机器模型、带电器件模型
  • 耐压等级：例如：人体模型 Class 1A (250V - 500V)，带电器件 Class C1 (125V - 250V)。
• 结论：确定整个产线的防护目标（通常以最敏感器件的等级为准，例如目标是将静电电压控制在100V以内）。

风险识别与分析

这是报告的核心部分，建议采用“工艺流程分析法”，逐个工位进行排查。

分析维度：

• 人员：是否佩戴手环/静电鞋？操作动作是否规范（如摩擦、快速移动）？
• 设备/工具：烙铁、电动螺丝刀是否接地？自动化设备的机械臂是否带电？
• 材料：是否存在普通塑料、胶带、泡沫等绝缘体？
• 环境：温湿度是否在控制范围内？

风险评价

对识别出的风险进行分级，通常使用“风险矩阵”：

• 严重度：一旦放电，对产品的破坏程度（高/中/低）。
• 发生概率：静电产生的频率或防护失效的可能性（高/中/低）。
• 风险等级：高风险（必须立即整改）、中风险（需要监控或改进）、低风险（可接受）。

控制措施与整改计划

针对识别出的中高风险项，提出具体的解决方案。

• 工程措施：增加离子风机、更换防静电台垫、加装接地线。
• 管理措施：修改作业指导书、加强培训、增加点检频率。

---

📊 ESD风险评估报告（模板示例）

你可以直接参考以下表格格式来编写你的报告：

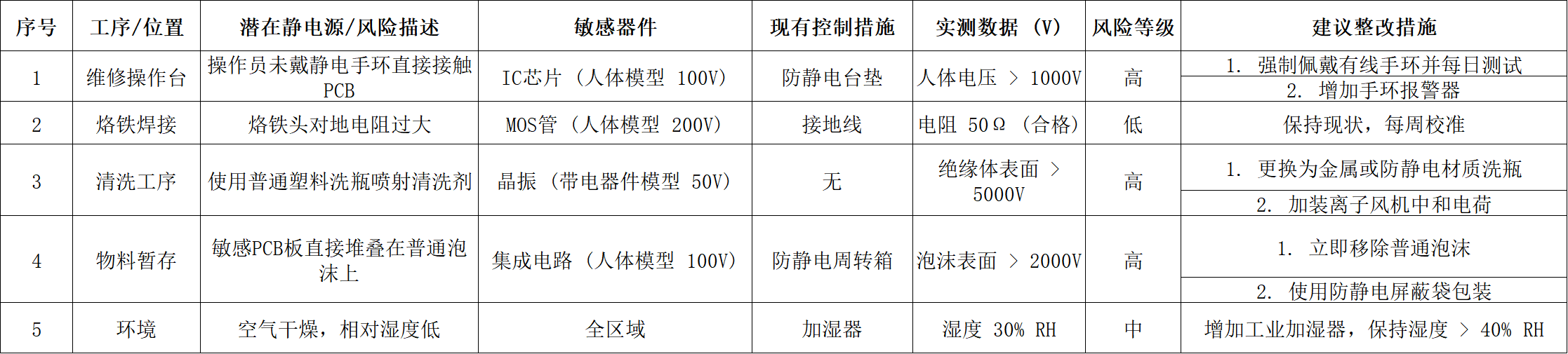

ESD风险评估记录表

评估区域：SMT贴片车间 - 维修工位 评估人：张三（ESD协调员） 日期：2026/03/31

💡 撰写小贴士

• 数据说话：尽量不要只写“有静电”，而要写“实测电压2000V，超过敏感器件耐压值（100V）20倍”。
• 关注“绝缘体”：在ESD风险评估中，绝缘体（如普通胶带、塑料外壳、泡沫）是最大的隐患，因为它们无法通过接地消除静电，必须重点评估并列出。
• 带电器件模型风险：现代芯片对带电器件模型非常敏感。如果评估中发现器件会在滑道、吸嘴或托盘中摩擦滑动，务必标记为高风险。
• 闭环管理：报告的最后应包含“整改验证”部分，记录整改措施实施后的复测数据，证明风险已降低到可接受水平。
