基于ANSI/ESD S20.20（美国标准）和IEC 61340-5-1（国际标准）建立ESD防护体系，本质上是一个从“人、机、料、法、环”全方位控制静电的过程。虽然这两个标准在细节上略有差异（例如IEC更强调技术参数的量化，ANSI更强调程序化管理），但核心逻辑是高度一致的。

结合最新的标准要求（如IEC 61340-5-1:2024版）和行业最佳实践，我为你梳理了从0到1落地实施的具体步骤：

🏗️ 第一阶段：策划与组织（基础搭建）

在买设备之前，先要定规矩、定人。

1. 组建ESD管理团队
   • 任命一名ESD协调员，负责整个体系的运行。
   • 成立ESD委员会，明确各部门（生产、质量、采购）的职责。
2. 界定防护范围
   • 明确哪些区域是静电防护区：通常包括SMT车间、组装线、维修站、仓库中存放敏感元器件的区域。
   • 明确防护对象：识别产品中对静电最敏感的元器件（HBM/CDM模型等级），确定防护目标（通常目标是<100V）,识别 ESD 敏感器件（ESDS）并建立器件等级清单。
3. 制定ESD控制计划
   • 这是核心文件，必须书面化。内容需涵盖：接地要求、人员防护、包装要求、培训要求等。

     4. 识别 ESD 敏感器件（ESDS）并建立器件等级清单

     5. 制定 ESD 方针、目标、绩效指标

     6. 选择并确认符合性标准：ANSI/ESD S20.20 + IEC 61340-5-1

    7.文件体系建立

       编制 ESD 管理手册（顶层文件）

1. 编制 ESD 控制程序
   • EPA 区域管理程序
   • 人员 ESD 控制程序
   • 设备 / 工装 / 工具接地程序
   • 物料包装与转运程序
   • ESD 测量与监控程序
   • 不符合与纠正预防程序
   • 培训程序

编制 作业指导书（SOP）

1. 建立全套记录表单

🛠️ 第二阶段：硬件设施与环境改造（硬实力）

这是投入成本最大的环节，重点在于建立等电位连接和消除静电源。

1. 建立接地系统
   • 公共接地点：所有防静电设备、工作台、人员接地都必须连接到同一个公共接地点。
   • 建立等电位连接系统（EPB）
     • 工作台接地
     • 设备接地
     • 接地桩 / 接地网
     • 人员接地节点
   • 电阻要求：确保接地电阻符合标准（通常要求设备接地电阻<1Ω，有些严格标准要求<0.1Ω）。

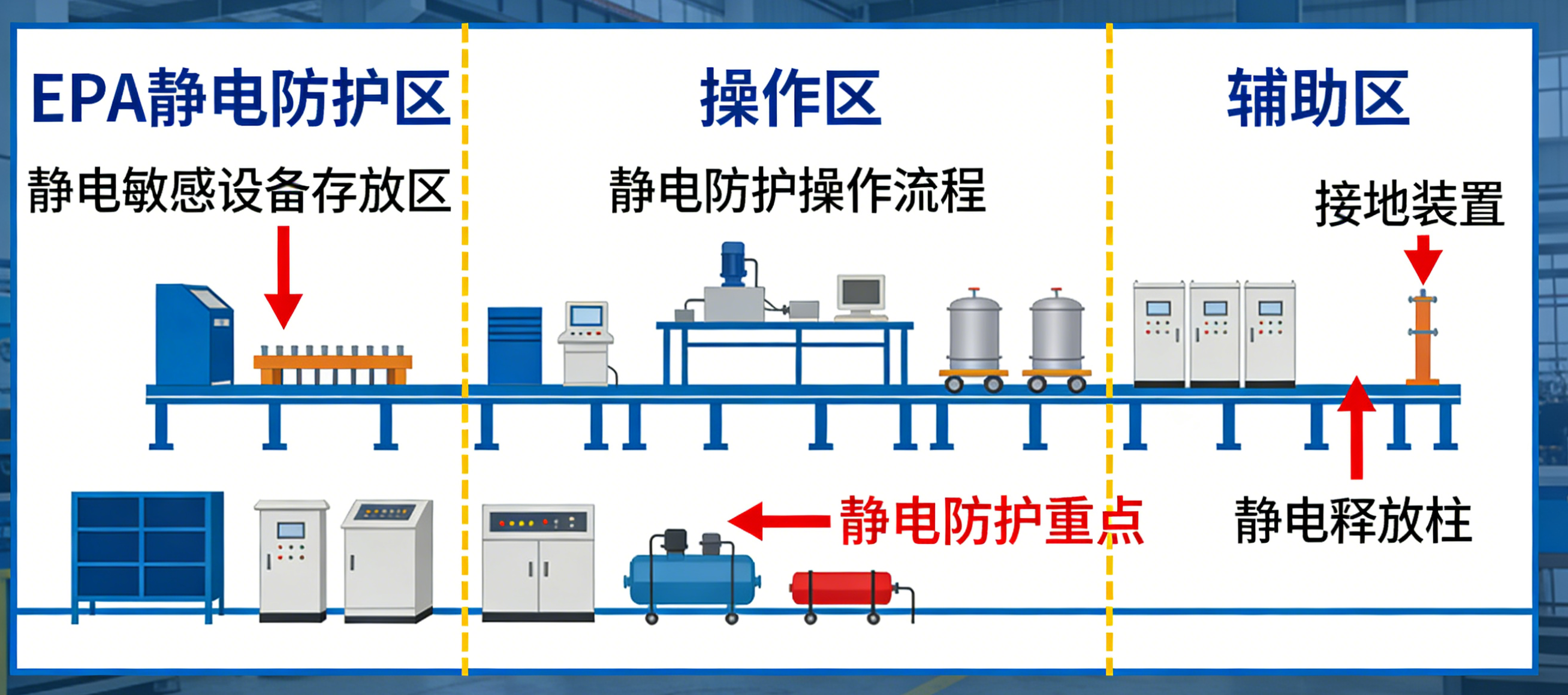

2. EPA区域环境控制
   • 地板与工作台：铺设防静电地板（系统电阻10⁵-10⁹Ω），工作台铺设防静电台垫并串联1MΩ电阻接地。
   • 温湿度控制：虽然标准未强制，但建议将湿度控制在40%-60% RH，因为干燥环境极易产生静电。
3. 配备离子风机
   • 在无法接地的绝缘体（如PCB板基材、塑料外壳）附近，必须安装离子风机以中和电荷。
   • 关键指标：需定期检测离子平衡度（通常要求±35V以内）和消电时间。

👷 第三阶段：人员防护与操作规范（软实力）

人是最大的静电源，也是ESD控制中最不可控的因素。

1. 人员接地装备
   • 静电手环：坐姿作业人员必须佩戴有线手环，每日（甚至每次上岗前）测试并记录,人员接地电阻控制在 1×10⁶ ~ 1×10⁹ Ω。
   • 静电鞋/脚跟带：配合防静电地板使用，用于站立或移动人员。
2. 穿戴防静电服
   • 在高等级防护区，必须穿戴防静电大褂或连体服，以屏蔽人体衣物产生的静电场。
3. 规范操作行为
   • 严禁在EPA区域内进行快速摩擦动作（如快速撕胶带、摩擦塑料纸）。
   • 敏感元器件必须始终放置在防静电容器或接地的金属表面，不可直接接触普通塑料或泡沫。

      4. 建立人员准入制度，禁止非授权人员进入 EPA

      5. 禁止佩戴金属饰品、易起静电衣物

📦 第四阶段：包装与物流防护

防止静电在流转过程中产生和积累。

1. 包装材料选择
   • EPA内部：使用静电耗散材料（粉色PE袋、黑色导电海绵）。
   • EPA外部（运输）：必须使用静电屏蔽材料（如银色屏蔽袋、防静电周转箱），利用法拉第笼效应保护内部元件。
2. 标识管理
   • 所有敏感元器件、防静电包装、EPA区域入口，都必须张贴标准的ESD警示标识（黄色三角形手标）。

📚 第五阶段:、设备、工装、工具 ESD 控制

1. 所有设备、机架、治具、料车可靠接地
2. 烙铁、返修台、测试设备采用防静电型并接地
3. 传送带、周转车表面电阻符合标准
4. 绝缘部件远离 ESDS 或使用离子中和
5. 定期验证设备接地连续性

📚 第 六阶段：培训与人员资质

标准强制要求所有接触ESD敏感品的人员必须经过培训。

1. 分级培训
   • 一级（基础）：全员普及，了解什么是静电、为什么要防护，新员工 ESD 培训 + 考核上岗，在岗员工定期复训。
   • 二级（专业）：操作员和工程师，掌握具体操作规范、设备使用方法，技术 / 管理人员专项培训。
   • 三级（高级）：ESD协调员，掌握标准解读、审核技巧、失效分析。
2. 考核与记录
   • 培训后必须考试，并建立培训档案。

📚 第 七阶段：不符合、纠正与持续改进

2. 1. 建立 ESD 事件 / 失效上报流程
   2. 对不合格项执行 纠正措施 + 预防措施
   3. 定期 ESD 内部审核
   4. 管理评审（纳入体系评审）
   5. 根据审核、客户反馈持续优化

🔍 第八阶段：符合性验证与持续改进（审核）

没有检查就没有执行。

1. 日常点检
   • 手环/静电鞋：每日测试。
   • 离子风机：每周或每月测试平衡度和风速。
   • 工作台/地板：每月或每季度测试表面电阻。
2. 内部审核
   • 每年至少进行一次全面的内部审核，对照ANSI/ESD S20.20或IEC 61340-5-1的条款逐项检查。
   • 准备全套记录、点检表、区域图、标识
3. 第三方认证（可选）
   • 如果客户要求，可邀请第三方机构（如TÜV、SGS）进行现场审核并颁发证书。
   • 形成 ESD 体系符合性声明。

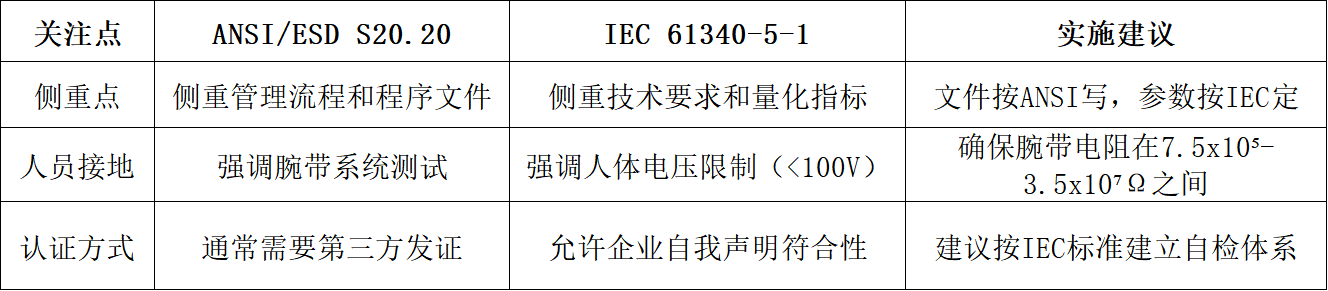

💡 两个标准的关键差异提示

在实施时，请注意以下细微差别，以便同时满足两者：

总结建议： 先做风险评估，确定你的产品敏感度；然后建立EPA区域和接地系统；最后通过培训和定期检测来维持体系运行。这是成本最低且最有效的路径。
