防静电台垫导入验证检测报告

报告编号: ESD-VM-2024-001

检测日期: 2024年X月X日

检测地点: 公司ESD防护区（EPA），环境温湿度：23±2°C / 45±5% RH

检测依据: ANSI/ESD STM4.1-2017《工作表面电阻测量》

检测设备:

表面电阻测试仪 /重锤电极 (2.27kg / 5lbs)(型号: XXX，校准有效期至: 2026-XX-XX)

数字万用表 (型号: XXX, 校准有效期至: 2026-XX-XX)

温湿度计 (型号: XXX,校准有效期至: 2026-XX-XX))

可程式恒温恒湿箱/干燥箱(型号: XXX,校准有效期至: 2026-XX-XX))

绝缘支撑板：1.0 x10¹³Ω

304不锈钢板：1m x 1m x 0.02m

一、验证目的

本次验证旨在依据ANSI/ESD STM4.1-2021标准，对新采购的防静电台垫（型号: ABC-2000）进行导入前的性能评估，确保其点对点电阻（RTT）和点对地电阻（RTG）符合ESD防护区（EPA）的技术要求，为后续批量使用提供数据支持。

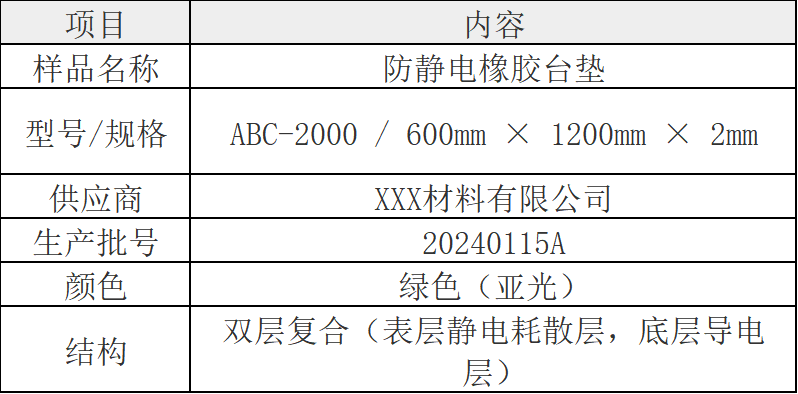

二、样品信息

三、测试方法与步骤

本次测试严格遵循ANSI/ESD STM4.1-2017标准，主要步骤如下：

1.样品准备:

①样本数量：每批次至少抽取3个平行样本，本次随机抽取样本1、样本2、样本3共3个试样开展测试，确保结果具备代表性。

②样本尺寸：最小测试尺寸254mm×610mm（10英寸×24英寸），模拟台垫实际使用工况，严禁裁切缩小尺寸。尺寸达标、带模拟接地点且唯一标识的要求，单样本测试结果无效。

③接地设置：每个试样均设置模拟最终使用状态的可接地点，接地方式与现场实际安装完全一致。

④样本标识：3个样本分别做唯一编号标识（样本1、样本2、样本3），全程测试可追溯、无混淆。

⑤测试前必须完成样品清洗与标准时长预处理，严禁未预处理直接测试，环境温湿度需全程稳定可控。使用干净的绒布用至少70%的异丙醇水溶液清洁试样和电极。

四、测试数据与结果

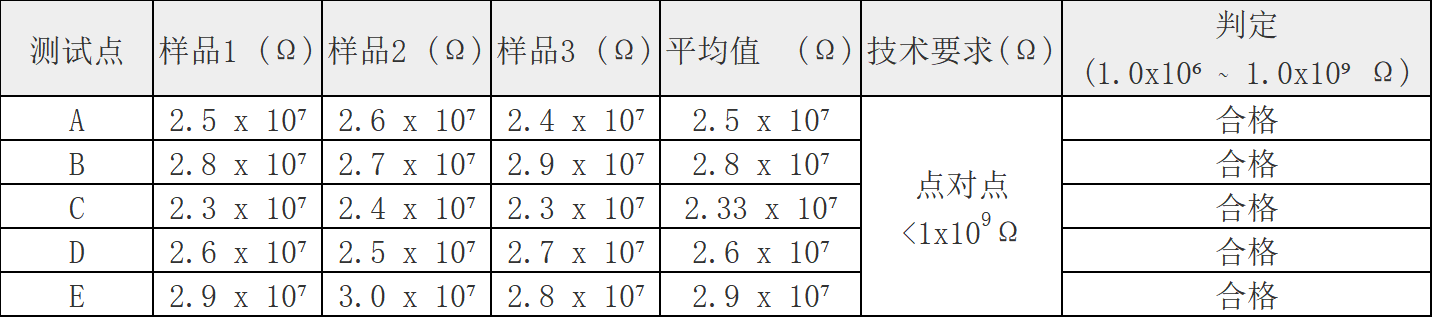

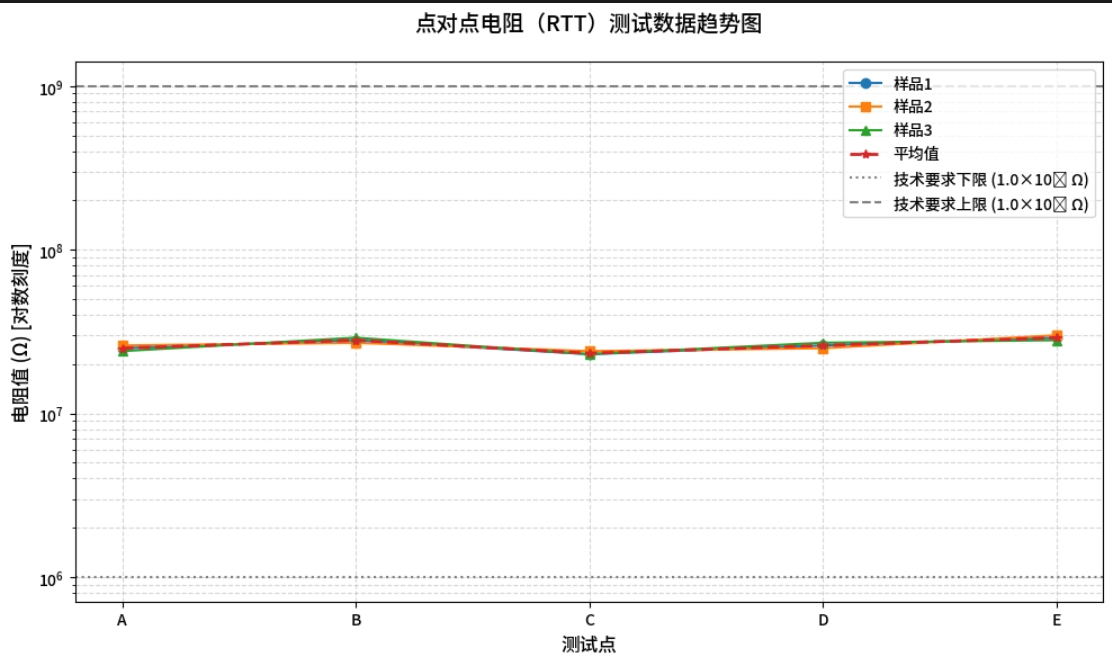

1. 点对点电阻 (RTT) 测试数据

点对点电阻测试点分布图 ：ANSI/ESD STM4.1-2017《工作表面电阻测量》 7.2.8 ABCD 图2

(1)低湿度环境：相对湿度12%RH±3%RH，温度23℃±3℃；样品清洗后预处理≥48小时，已安装样品预处理≥72小时，

测试全程保持该环境直至全部测试完成。

(2)中等湿度环境：相对湿度50%RH±5%RH，温度23℃±3℃；样品清洗后预处理≥48小时，已安装样品预处理≥72小时，

测试全程保持该环境直至全部测试完成。

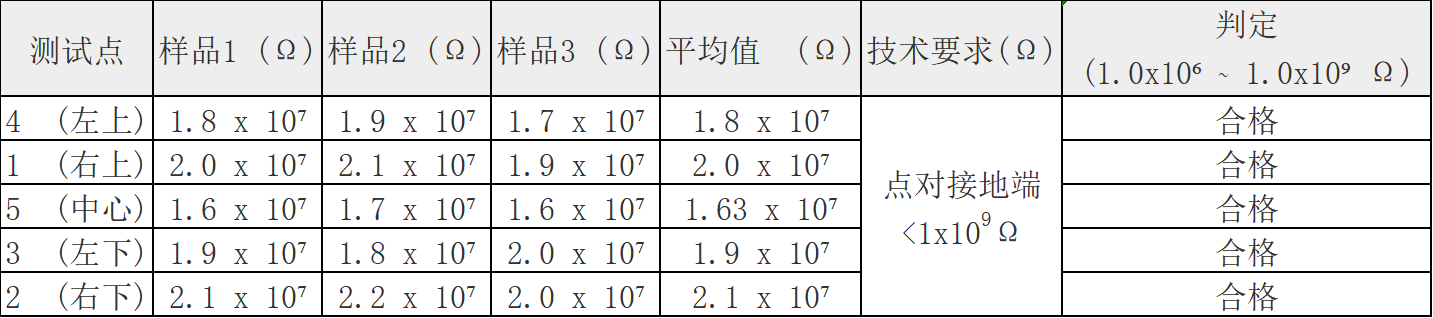

2.点对地电阻 (RTG) 测试数据

点对点电阻测试点分布图 ：ANSI/ESD STM4.1-2017《工作表面电阻测量》 7.1.9  图1

(1) 低湿度环境：相对湿度12%RH±3%RH，温度23℃±3℃；样品清洗后预处理≥48小时，已安装样品预处理≥72小时，

测试全程保持该环境直至全部测试完成。

(2) 中等湿度环境：相对湿度50%RH±5%RH，温度23℃±3℃；样品清洗后预处理≥48小时，已安装样品预处理≥72小时，

测试全程保持该环境直至全部测试完成。

3.ESD标识与外观：

个样本：外观目视检查，尺寸达标无裁切缺陷，标识清晰、无开裂、脱胶，表面平整，无污渍，符合要求。

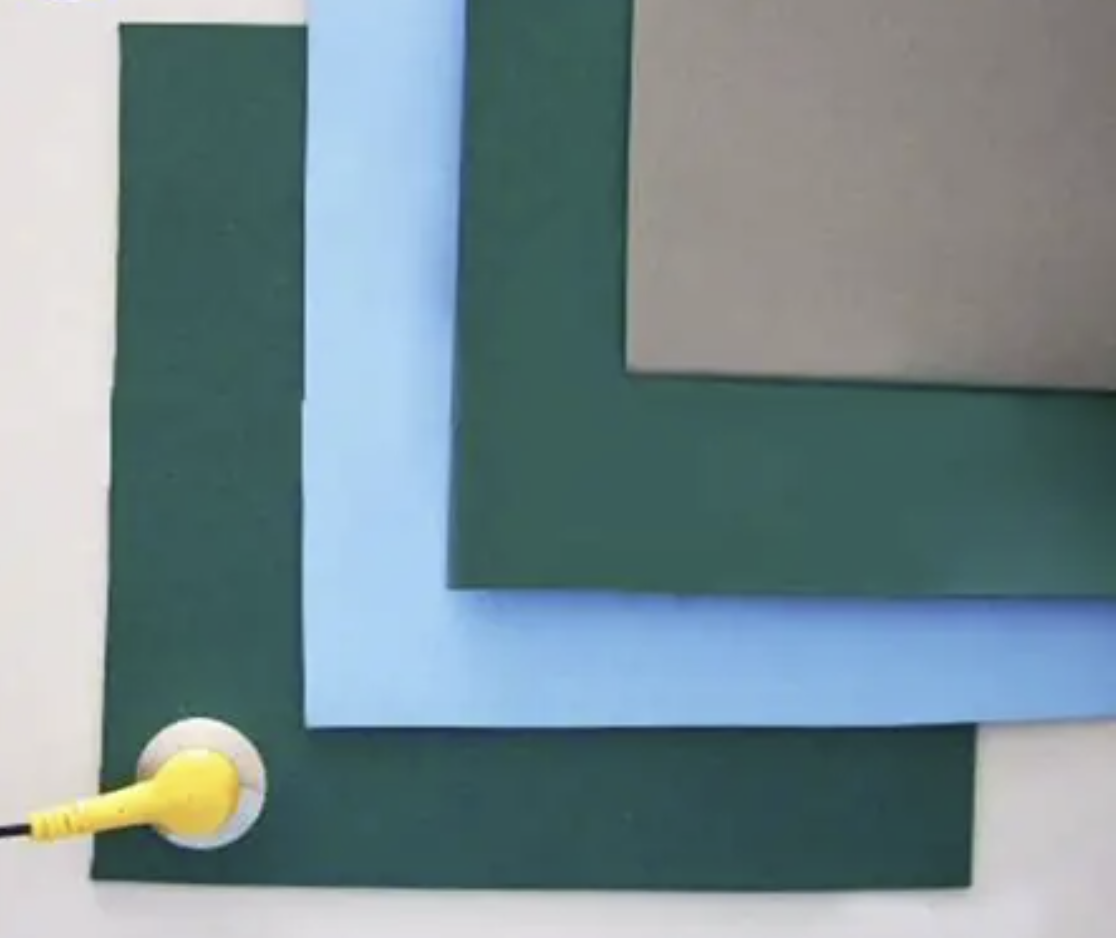

五、样本图片：

六、结论与建议

1. 结论: 经测试，样品ABC-2000防静电台垫的点对点电阻（RTT）和点对地电阻（RTG）均在ANSI/ESD S20.20标准推荐的1.0x10⁶ Ω至1.0x10⁹ Ω范围内，且表面电阻分布均匀，符合 ANSI/ESD STM4.1-2017《工作表面电阻测量》标准的技术要求，验证合格。

①　准予入库并安装至EPA静电防护区对应工位使用，台垫安装后必须可靠接地，禁止悬空不接地使用；

②建议在日常使用中，按照ESD防护体系要求，定期对台垫进行RTT和RTG定期复测验证，并记录数据。

③　本报告与样本原始测试记录、仪器校准证书一并存档，存档期限不少于12个月，适配各类ESD审核。

检测员: 张三2026/3/19

审核员: 李四2026/3/19

批准人: 王麻子2026/3/19
