一、标准定义（S20.20-2021 原文术语）

孤立导体（Isolated Conductor）：从接触ESDS物品的点位到接地系统的电阻 ≥1.0×10⁹ Ω 的导体；通俗来讲，是处于EPA静电防护区内、无法可靠接地、无法实现等电位连接，易因摩擦、感应积聚静电荷，对ESDS静电敏感器件构成放电风险的导体物件。

核心区分：孤立导体本质是导体，仅因接地/等电位连接失效或无法接地形成孤立状态，与PEI（工艺设备绝缘体，高阻非导体）属于两类不同管控对象，不可混淆。

二、孤立导体识别与判定步骤（合规版）

2.1 前置判定条件

1. 区域判定：物体必须位于EPA静电防护区范围内，EPA外导体不纳入本标准孤立导体管控；
2. 材质判定：物体本身为导体材质（点对点电阻＜1.0×10⁴ Ω，如金属部件、导电塑胶、含导电填料的构件）；
3. 接地判定：无专用接地端子、接地线脱落/断裂、接地连接松动虚接，或经测试对地电阻≥1.0×10⁹ Ω，无法实现有效接地与等电位连接；
4. 风险判定：物体靠近或可接触ESDS敏感器件，存在静电放电导致器件损坏的潜在风险。

2.2 车间常见孤立导体举例（对照排查）

1. 设备上未接地的金属盖板、金属挡板、金属调节支架、金属操作手柄；
2. 工装夹具中无接地的金属定位块、金属载具、金属探针组件、金属夹具本体；
3. 工位周边无接地的金属工具、金属零件盒、金属周转架、金属物料托盘；
4. 设备内部悬空金属构件、金属散热片、金属连杆、未接地的金属传动部件；
5. 接地连接线破损、脱落、锈蚀，导致原本接地的金属部件转为孤立状态。

2.3 非孤立导体排除情形

1. 通过可靠接地线连接，对地电阻符合标准要求的金属部件/导体；
2. 已纳入等电位连接系统，与EPA接地体系保持等电位的导体；
3. 绝缘材质物体（即PEI），不属于导体范畴，不判定为孤立导体；
4. 远离ESDS器件、无放电风险的接地导体。

三、孤立导体标准化测量（S20.20-2021 规范要求）

3.1 核心管控限值

1. 接地电阻限值：孤立导体对地电阻≥1.0×10⁹ Ω，即可判定为孤立导体；

2. 静电电压限值：接触ESDS物品的孤立导体，与接地之间的电位差必须控制在 -35V ～ +35V 之间；不直接接触ESDS的孤立导体，需满足绝缘材料对应电压管控要求。

3.2 测量工具选型（标准推荐）

接地电阻测量：符合标准的电阻测试仪，按规范测试物体关键点位对地电阻；

静电电压测量：优先选用高阻抗接触式电压表；可使用非接触式静电电压表、静电场表，使用时需满足仪表点分辨率小于被测物体尺寸，建议在厂家规定最小距离测量。

3.3 标准测量流程

接地电阻测量：选取物体上最靠近ESDS、最易积聚电荷的关键点位，测试该点位至厂区接地系统的电阻，记录数值，判断是否≥1.0×10⁹ Ω；

静电电压测量：在EPA常规作业环境（温湿度稳定，无额外人工充电）下，测量孤立导体表面静电电压，确保接触型孤立导体电压控制在±35V以内；

测量记录：完整记录测量点位、工具、环境温湿度、电阻值、电压值、测量人、测量日期，形成可追溯台账。

四、测量与识别注意事项（审核避坑要点）

严格区分导体与绝缘体：孤立导体是“未接地的导体”，PEI是“高阻绝缘体”，二者判定标准、管控要求不同，禁止混为一谈；

重点核查虚接/失效接地：很多孤立导体是原有接地失效导致，需重点检查接地线完整性、连接牢固度，而非仅看有无接地线路；

测量点位选关键部位：优先测量物体最突出、最靠近ESDS、最易带电的点位，而非随机选取，确保数据贴合实际风险；

规范使用非接触仪表：使用非接触式电压表时，严格遵循距离要求，避免因距离不当、分辨率不足导致测量数据失真；

禁止人工充电测试：测量应在正常作业状态下进行，不得人为给物体充电后测试，保证数据真实性；

超标立即整改：电压超±35V或接地电阻不达标的孤立导体，需立即采取接地修复、等电位连接、离子中和等措施，复测合格后方可投入使用。

ANSI/ESD S20.20-2021 孤立导体识别与判定记录表

表单基础信息：文件编号：ESD-REC-IC-001 | 版本：A/0 | 适用范围：EPA静电防护区全工位 | 填写要求：字迹清晰、数据真实、签字完整，存档期限≥12个月

一、基础测量信息

排查厂区/车间		排查工位
环境温度	℃	环境湿度	%RH
排查日期	年 月 日	排查人
审核人		复测日期	年 月 日

---

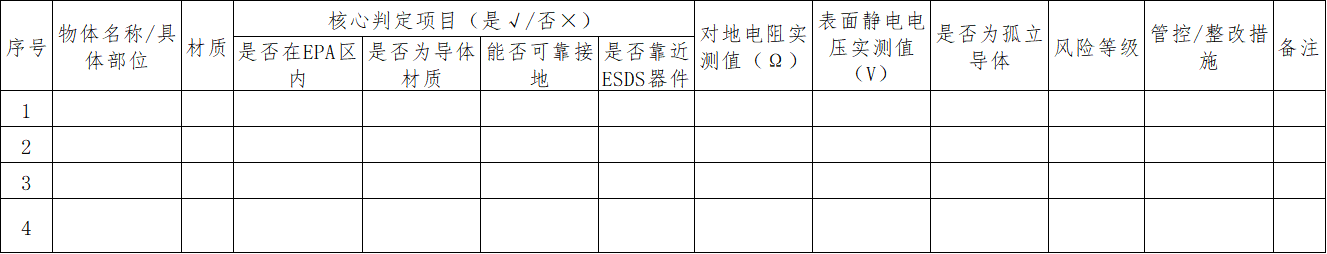

二、孤立导体识别与判定明细

判定依据（ANSI/ESD S20.20-2021）：1. 位于EPA静电防护区内；2. 物体为导体材质（点对点电阻＜1.0×10⁴Ω）；3. 对地电阻≥1.0×10⁹Ω，无法可靠接地/等电位连接；4. 靠近或可接触ESDS静电敏感器件。四项同时满足，判定为孤立导体。

三、填写与测量注意事项

1. 测量规范：对地电阻测试选取物体最靠近ESDS器件的关键点位，静电电压测量采用标准高阻抗电压表，保持标准测量距离，禁止人为充电后测试，数据需如实填写。
2. 判定逻辑：“能否可靠接地”填写“否”且对地电阻≥1.0×10⁹Ω，其余判定项均为“是”，方可判定为孤立导体，严禁误判、漏判。
3. 电压管控：接触ESDS器件的孤立导体，静电电压需严格控制在±35V以内，超标需立即落实整改。
4. 整改要求：判定为孤立导体的物件，优先采取修复接地、完善等电位连接措施，无法接地的需加装离子中和装置并验证效果，整改后需复测并记录。
5. 区分提示：本表仅针对孤立导体，高阻绝缘材质的PEI（工艺设备绝缘体）需单独填写对应记录表，不可混淆填报。
6. 签字要求：排查人、审核人需手写签字确认，严禁代签，确保记录可追溯、审核可核查。

审核关键提醒：本表完全贴合ANSI/ESD S20.20-2021标准要求，需定期（季度/半年度）完成全工位排查，空白栏可根据实际排查数量续页，全程留存归档，应对内审、外审均合规有效。
