ESD体系车间PEI（工艺设备绝缘体）完整举例清单
作者：😃思研
2026-03-19
前置判定前提：以下所有举例均满足PEI核心标准——位于EPA静电防护区内、无法可靠接地、表面电阻＞1×10¹²Ω/sq、近距离接触ESDS静电敏感器件，易积聚静电产生放电风险；同时标注非PEI区分项，避免现场误判。

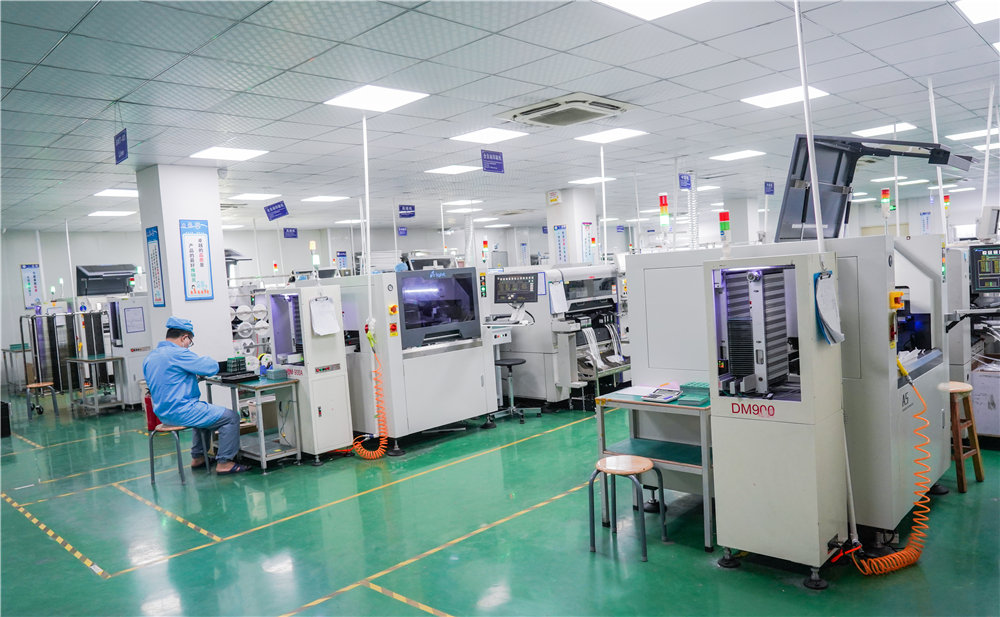

一、生产设备本体PEI举例（车间最常见、审核重点核查）
这类属于设备自带的绝缘零部件，固定在生产工位，长期靠近敏感器件作业，是高频PEI管控对象，几乎覆盖电子车间各类设备。
- 设备外壳与挡板类：贴片机、插件机、焊接机、检测设备的普通塑料外壳盖板、透明亚克力挡板、塑胶防护门、绝缘侧盖，这类部件无接地端子，纯绝缘材质，摩擦后易带高压静电，且紧邻PCB板、芯片等ESDS器件，属于典型PEI。
- 设备操作与传动类：设备的普通塑料手柄、旋钮、开关按键、塑胶调节杆、绝缘滚轮、塑料送料导轨、绝缘压块，作业时需手动触碰，且直接靠近敏感器件摆放，无法接地，静电积聚风险极高。
- 设备内部绝缘部件：设备内部的塑料固定支架、绝缘垫片、塑胶齿轮、塑料限位块、陶瓷绝缘座，虽隐藏在设备内部，但运行时与敏感器件距离极近，无接地路径，属于易遗漏的PEI。
二、工装夹具与治具类PEI举例（工位核心管控项）
工装治具直接接触或承载ESDS器件，是PEI管控的重中之重，普通绝缘材质的工装均属于PEI，需重点测量安全距离或整改。
- 焊接与组装工装：普通塑料焊接治具、塑胶定位夹具、绝缘载具、塑料焊锡支架、亚克力固定治具，无防静电改性，无法接地，承载PCB板、元器件时，静电易直接放电损坏器件。
- 检测与调试工装：普通塑胶测试夹具、绝缘探针座、塑料检测支架、亚克力调试治具，用于敏感器件性能检测，距离芯片引脚、焊盘极近，属于高风险PEI。
- 辅助加工工装：塑料卡扣、绝缘固定块、塑胶定位销、普通胶带固定座、塑料托板，零散分布在工位台面，随意挪动易靠近ESDS器件，需纳入PEI台账管控。
三、车间周转与辅助物品PEI举例（易遗漏、流动性PEI）
这类物品可移动，日常巡检易忽略，需重点排查工位周边、设备旁的周转辅具，避免因移动导致安全距离不达标。
- 周转类物品：普通塑料零件盒、塑胶周转箱、绝缘物料盘、亚克力物料架、塑料推车挡板，用于存放零散元器件，摆放在EPA工位台面，距离ESDS器件近，无接地、无防静电处理。
- 工位辅助物品：普通塑料笔筒、绝缘工具盒、亚克力标识牌、塑料文件夹、纸质说明书、普通胶带卷、塑料剪刀柄、绝缘手套放置架，均为高绝缘材质，作业时随手放置在工位，易进入安全距离范围内。
- 包装与耗材类：普通塑料包装袋、绝缘泡沫垫、纸质包装盒、普通缠绕膜、非防静电胶带，用于临时存放或包裹半成品，属于易产生静电的耗材类PEI。
四、其他车间零散PEI举例（小众易忽视项）
- 普通塑料椅子靠背/坐垫、绝缘脚垫、亚克力工位隔断、塑料电线固定座、绝缘扎带、陶瓷垫片、玻璃观察窗
- 设备电源线的普通塑料绝缘层、塑胶线卡、绝缘固定卡扣
五、关键区分：这些物品不属于PEI（避免误判）
很多车间会把以下物品误判为PEI，导致管控冗余，审核时需明确区分，符合以下任一条件即不属于PEI：
- 防静电/静电耗散材质物品（表面电阻1×10⁶~1×10⁹Ω/sq），如防静电周转箱、耗散塑料治具、防静电托盘
- 可靠接地的金属部件，如设备金属机架、接地金属夹具、金属工作台面
- 已加装离子风机有效覆盖，且衰减测试合格的绝缘物品
- 不在EPA静电防护区内的普通绝缘物品
现场排查小贴士：车间PEI遵循“宁可多查、不可漏查”，优先排查台面、设备周边、靠近敏感器件的绝缘物品，重点测量最短直线安全距离，不达标需及时整改，所有PEI务必纳入台账管理，适配ESD体系审核要求。
