思研技术团队赴企业现场技术诊断｜精准排查静电隐患，定制全链路 ESD 专属防护方案

导语

近年来电子产品微型化、芯片精密化迭代提速，元器件抗静电击穿阈值持续走低，车间隐性静电隐患已成为产品不良、批量报废、客户验厂不合格的核心诱因。依托ANSI/ESD S20.20:2021、IEC61340-5-1:2024国际防静电标准体系，思研科技（SIYAN.TECH）资深 ESD 技术专家组受邀进驻珠三角精密电子制造厂区，开展全厂区静电防护系统性现场诊断服务。团队从环境基建、接地系统、人员管控、工装治具、仓储流转五大维度完成全域隐患摸排，依托实测数据定制分级落地型防静电整改方案，从根源规避静电损伤带来的品质损耗与验厂风险。

一、项目服务背景

本次服务客户为音频设备 & 精密电源元器件制造头部企业（珠海惠威科技），企业 SMT 贴片、插件组装、成品测试三大工段常年出现零星 IC 静电击穿不良，第三方客户 ESD 年度验厂连续两年出现多项不符合项，原有自建接地系统参数不明、防护体系零散化，现场防护措施仅凭员工经验落地，无标准化管控文件。

受企业质量中心邀约，思研启动上门全案式静电诊断专项服务：摒弃传统走马观花式巡检，以 “实测数据为基准、国标条款为依据、落地整改为目标”，实现隐患量化、风险分级、方案个性化定制。

二、现场全维度标准化诊断实施内容

思研出诊团队配置注册 ESD 工程师 2 名、接地专项工程师 1 名、现场品质顾问 1 名，携带 FMX-003 静电场测试仪、3M701 接地电阻测试仪、ACL800 人体综合测试仪、离子风机性能综合检测仪等全套计量校准合格设备，按照五大模块逐项实测建档：

全车间分区温湿度连续 4 小时分段记录，核对温湿度是否满足 30%~70RH% 管控区间，排查局部密闭工位湿度失衡带来的高静电风险；

核查 EPA 区域边界警示标线、静电敏感区标识完好度，排查非防静电物料、个人化纤用品违规入区问题；

目视 + 仪器抽检防静电地坪完整性，检测地面表面 / 体电阻参数，排查地坪破损、油污覆盖、违规铺设普通塑胶垫等隐性问题。

针对车间原有零散接地点位逐点实测接地阻值，区分设备保护地与 ESD 专用独立接地，梳理混接接地、虚接断线、引线锈蚀等关键隐患；

结合厂区土质参数，测算新增独立 ESD 接地极布设点位，确定户外接地引出至防水测试箱最优施工路径（本次落地新增接地工程即基于本次诊断数据设计）；

核查工作台、周转车、离子风机、工装夹具接地连接规范性，核对黄绿双色接地线敷设是否符合 GB50169 国标要求。

现场随机抽样 20 名在岗员工，实测防静电服、防静电鞋、防静电腕带实际阻值，区分装备老化失效、佩戴不规范（挽袖口、腕带悬空不贴肤）两类问题；

梳理新员工岗前 ESD 培训缺失、老员工习惯性违规操作等管理漏洞，统计高频违规点位与岗位。

全车间 100% 全覆盖抽检离子风机、防静电台垫、防静电镊子、烙铁等关键工装：

离子风机：实测残余电压 ±50V、消电时间≤2s 两项核心指标，标记滤网积尘、摆放距离超标、设备长期空转失效设备；

防静电台垫：分段测量表面电阻，区分台垫老化破损、无接地端子等不合格点位；

电烙铁：实测外壳接地电阻，杜绝烙铁漏电击穿精密元器件。

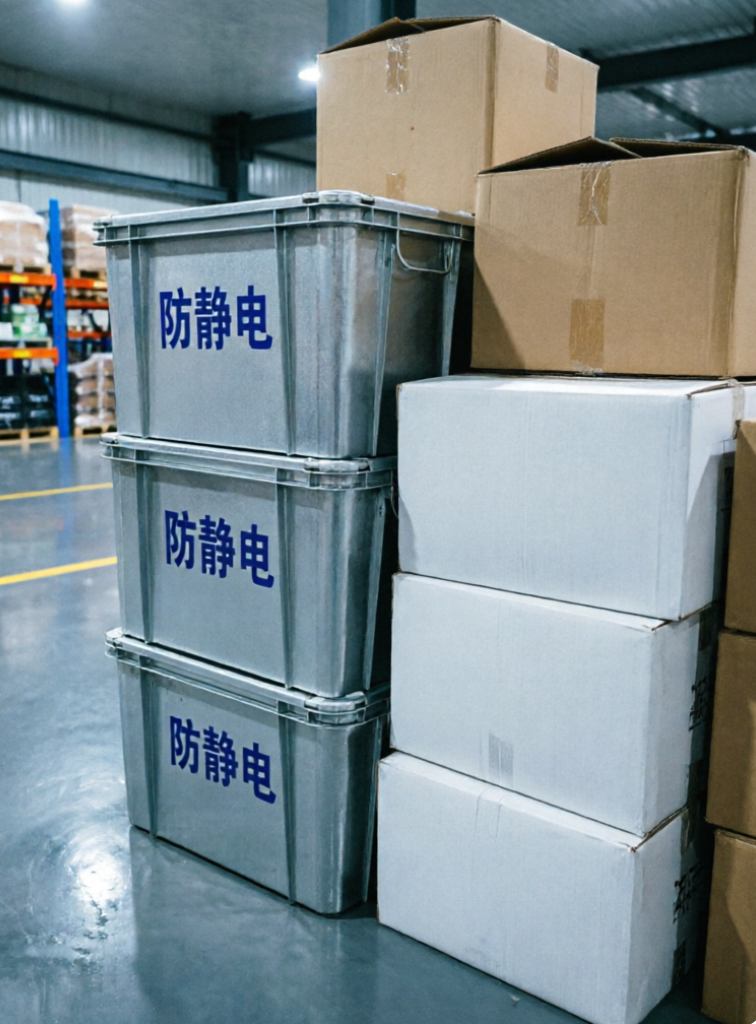

车间原料仓库防静电周转箱与普通纸箱混放隐患实拍

核查 ESDS 静电敏感元器件拆包、存放、转运全流程，排查裸片裸露存放、普通纸箱 / 泡沫塑料混用转运等违规；

梳理仓库分区：防静电库区与普通物料库区无物理隔离、无分区标识等体系漏洞。

三、现场排查分级隐患汇总（风险分级：重大 / 一般 / 轻微）

重大风险（3 项）：车间无专用 ESD 独立接地网，多台关键测试设备共用建筑保护地，接地阻值超标；SMT 工段 3 台离子风机消电性能不达标，长期处于无效除静电状态；IC 拆包偶尔在非 EPA 区域作业，是批量不良核心诱因；

一般风险（8 项）：部分员工防静电服穿戴不规范、仓库混用非防静电包装容器、现场部分 ESD 警示标识老化褪色；

轻微风险（6 项）：少量工位台垫局部油污超标、现场 ESD 作业指导书版本过期、温湿度记录偶有漏填。

四、思研定制分级落地式 ESD 防护整改方案

依托实测数据 + 对应标准条款，方案拆分短期紧急整改、中期硬件升级、长期体系搭建三阶段，杜绝一刀切整改造成企业成本浪费：

1、短期紧急整改（7 个工作日落地，零大额投入）

针对重大风险中人员操作、现场管理类问题：完善现场标识、更新作业文件、组织岗位专项 ESD 岗前复训、划定拆包专用工位，快速压降即时静电不良率。

2、中期硬件改造（按需分批落地，即本次接地新建项目）

基于土壤电阻率实测数据，规划 6 处独立 ESD 专用接地网施工点位，户外埋设铜包钢接地极 + 水平接地干线，引出线缆至 IP54 防水户外测试盒，配套插地式接地保护区警示标牌，接地验收标准≤10Ω，从基建层面解决接地先天缺陷。

3、长期体系搭建（全周期辅导落地）

协助企业搭建符合 S20.20 标准的内审管控体系：完善点检记录表、设备校准台账、不良静电失效分析档案，建立年度设备巡检、人员复训制度，满足国内外客户第三方验厂审核要求。

五、全周期配套落地服务保障

思研技术服务实行诊断→方案→施工→验收→质保→年度巡检全链条闭环服务：

方案落地阶段：派驻工程师全程跟进接地施工、设备更换、现场整改，全程旁站验收；

工程质保：新建接地工程 36 个月免费质保，质保期内每年免费上门全点位接地复测；售后技术：终身免费线上 ESD 技术答疑，企业新增产线可享受专属优惠诊断服务。

六、客户企业合作反馈

企业质量总监：“过往多家服务商仅简单更换防静电用品，无法从根源解决接地底层问题。思研以仪器实测数据为支撑，结合国际标准定制分阶段方案，既控制改造成本，又精准解决困扰多年的静电不良与验厂痛点，后续全厂区新产线 ESD 体系规划将持续深度合作。”

【双方技术团队现场方案沟通座谈合影】
