防静电工作区域的环境要求有哪些

发布日期：2025-11-22 18:51:12 发布人员：思研

📌 文章核心导读

防静电工作区域（EPA，Electrostatic Protected Area）的环境要求，核心是抑制静电产生、促进静电消散、避免静电累积，同时需适配产品 ESD 敏感度（如 HBM/CDM 等级）与认证标准（ANSI/ESD S20.20、IEC 61340-5-1），以下是覆盖 “温湿度、洁净度、接地 / 等电位、离子中和、物理布局” 的全维度要求，附具体参数与实操说明：一、核心环境参数：温

一、核心环境参数：温湿度控制（抑制静电产生的基础）

静电的产生与空气湿度直接相关 —— 低湿度易导致电荷累积，高湿度可能影响产品 / 设备性能，需严格管控：

湿度（RH）要求
- 通用标准：45%~60%（最适宜范围，既能减少静电产生，又能避免金属氧化、PCB 受潮）；
- 特殊场景：
  - 半导体、精密电子组件（如 Class 0~1 ESDS 器件）：可放宽至 40%~65%（需配合离子中和设备）；
  - 洁净室 / 无尘车间：需同步满足洁净度要求，湿度不宜超过 60%（防止霉菌滋生或设备结露）；
- 管控要求：
  - 实时监测：每个 EPA 区域至少配置 1 台温湿度计，数据记录频率≥1 次 / 小时（认证审核需留存记录）；
  - 异常处理：湿度低于 40% 时，启动加湿器（优先用防静电专用加湿器，避免水滴污染）；高于 65% 时，开启除湿设备，同时检查产品包装是否防潮。
温度要求
- 通用标准：20℃~26℃（温度过高会加速静电累积，过低可能影响人员操作灵活性与设备精度）；
- 波动控制：单日温度波动≤±3℃（避免温差导致空气对流产生静电）；
- 特殊限制：严禁温度超过 30℃（高温会大幅降低空气绝缘电阻，增加静电放电风险）。

二、洁净度要求（避免粉尘吸附静电，影响接地 / 消散效果）

粉尘、纤维等污染物会吸附电荷，阻碍静电消散，还可能磨损 ESDS 器件（如芯片引脚），需满足：

洁净度等级
- 通用电子车间：≥ISO 8 级（每立方米≥0.5μm 的颗粒数≤10⁵个）；
- 半导体、医疗电子等精密场景：≥ISO 7 级（每立方米≥0.5μm 的颗粒数≤10⁴个）；
管控措施
- 通风过滤：配置高效空气过滤器（HEPA），换气次数≥15 次 / 小时；
- 粉尘清扫：用防静电吸尘器（禁止普通扫帚，避免扬尘），每日清洁地面、工作台面；
- 人员管控：员工需穿防静电服、鞋，长发盘入帽内，禁止携带纸屑、化纤物品进入 EPA；
- 物料管控：禁止在 EPA 区域存放易产生粉尘的物品（如纸箱、普通塑料袋）。

三、接地与等电位要求（静电消散的核心通道）

EPA 区域必须建立完整的接地系统，确保人员、设备、物料等 “等电位”（无电位差，避免静电放电）：

接地电阻要求
- 主接地网：≤1Ω（连接厂房接地极，需定期检测，至少每季度 1 次）；
- 工作台、设备接地：≤1Ω（台垫、设备外壳、离子风机等需直接接入主接地网）；
- 人员接地（防静电手环）：≤1MΩ（手环与皮肤接触良好，接地回路无断点）；
等电位连接要求
- 所有导电体（工作台、货架、周转车、设备外壳、人员手环）必须接入同一接地干线，实测等电位差≤1V；
- 禁止 “独立接地”：如设备接地与工作台接地分属不同回路，易产生电位差导致放电；
接地系统维护
- 接地线：采用黄绿双色专用接地线，线径≥2.5mm²，无破损、松动（定期检查端子紧固情况）；
- 在线监测：关键工位（如 SMT 贴装、芯片焊接）加装接地在线监测仪，异常时声光报警，甚至联动门禁锁止工位。

四、离子中和要求（针对绝缘体静电，无法通过接地消散）

塑料、橡胶、化纤等绝缘体（如周转箱、工具手柄、洁净室墙壁）无法接地，需通过离子风机 / 离子棒中和其表面电荷：

离子中和设备配置
- 关键工位：SMT 贴装、ESDS 器件开封、焊接、检测等区域，必须配置离子风机（或离子棒）；
- 设备参数：
  - 除静电效率：距离工作台 30~50cm 处，静电衰减时间≤2 秒（正、负电荷均需满足）；
  - 风速：离子风机出风口风速≥1.0m/s（确保离子覆盖作业区域）；
维护要求
- 定期校准：离子风机每季度校准 1 次（检测衰减时间、离子平衡度），留存校准报告；
- 日常清洁：每周清洁离子针（避免粉尘堆积影响离子释放）；
- 监测记录：每日检查离子风机运行状态（如指示灯、风速），记录异常情况。

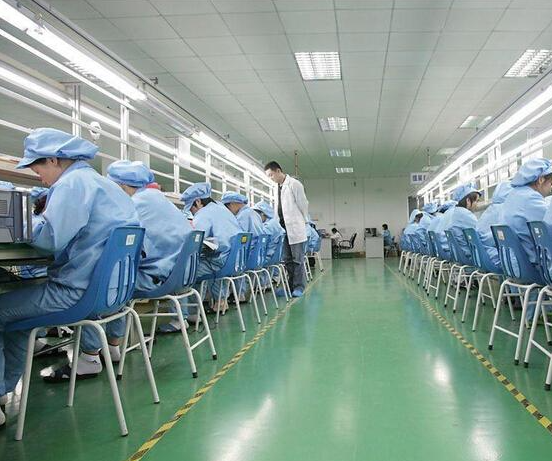

五、物理布局与隔离要求（明确 EPA 边界，避免外部干扰）

EPA 区域划分与标识
- 边界定义：用黄黑警示线划定 EPA 范围，入口处设置 “ESD 敏感区，非授权人员禁止入内” 标识；
- 分区管控：高敏感 ESDS 器件（如 Class 0）与普通电子组件分区作业，避免交叉污染；
- 入口测试：EPA 入口处配置防静电鞋 / 手环测试仪，人员进入前需通过测试（不合格者禁止入内）。
避免静电干扰源
- 远离高频设备：EPA 区域与变频器、电焊机、高压电源等高频电磁设备的距离≥3m（防止电磁感应产生静电）；
- 禁止易产生静电的材质：EPA 内的工作台面、座椅、周转箱、包装材料必须为防静电材质（表面电阻 10⁶~10⁹Ω），禁止使用普通塑料、化纤织物；
- 物料摆放：ESDS 器件（如芯片、PCB）禁止直接接触地面、墙壁，需放在防静电托盘或周转箱内，堆叠高度≤3 层（避免挤压损坏包装）。

六、其他辅助要求（适配认证与长效管控）

环境监测记录
- 必备记录：温湿度监测数据、接地电阻检测报告、离子风机校准记录、洁净度检测报告；
- 留存期限：至少 1 年（满足 ANSI/ESD S20.20 等认证的追溯要求）；
应急处理
- 突发情况：如加湿器故障导致湿度骤降、接地系统断裂，需立即暂停 ESDS 器件作业，启动备用设备（如移动加湿器），整改合格后再恢复生产；
- 异常追溯：若出现 ESD 相关产品失效，需同步核查环境参数记录（如当时温湿度、离子风机状态），分析根因。

总结：环境要求的核心逻辑

EPA 环境管控的本质是 “减少电荷产生（控温湿度）、加速电荷消散（接地 / 等电位）、中和剩余电荷（离子设备）、隔离外部干扰（物理布局） ”，所有要求需围绕产品 ESD 敏感度调整（敏感等级越高，参数管控越严格），同时满足认证标准的 “可监测、可记录、可追溯” 要求，才能确保静电防护的有效性。

若需针对具体场景（如 SMT 车间、半导体洁净室）制定环境管控细则，可提供产品 ESD 等级与车间规模，进一步输出定制化方案。
