IEC 61340:2024 静电防护标准权威解读
发布日期：2026-06-20 07:25:01
发布人员：思研
📌 文章核心导读
文档定位：本文为 IEC 61340 系列 2024 最新正式版本 专项解读，聚焦新版核心修订、技术强制阈值、测试合规口径、现场落地红线、审厂高频不符合项。作为全球通用ESD技术基准，与ANSI/ES
文档定位：本文为 IEC 61340 系列 2024 最新正式版本 专项解读，聚焦新版核心修订、技术强制阈值、测试合规口径、现场落地红线、审厂高频不符合项。作为全球通用ESD技术基准，与ANSI/ESD S20.20:2021形成「体系+技术」双标互补，适用于电子制造、半导体、车载、医疗、工控行业审厂稽核、体系搭建、现场整改、内审自查。
核心总纲：S20.20管体系合规、IEC61340:2024管技术数据合规。S20.20定义“要做什么、怎么闭环、体系如何搭建”，IEC61340:2024定义“怎么测、参数多少、怎么判定合格、测试方法是否合规”，是全球ESD量化测试、设备校验、风险判定的唯一国际权威口径，二者高度互补、技术协同，是跨国供应链审厂、体系认证的双核心标准。

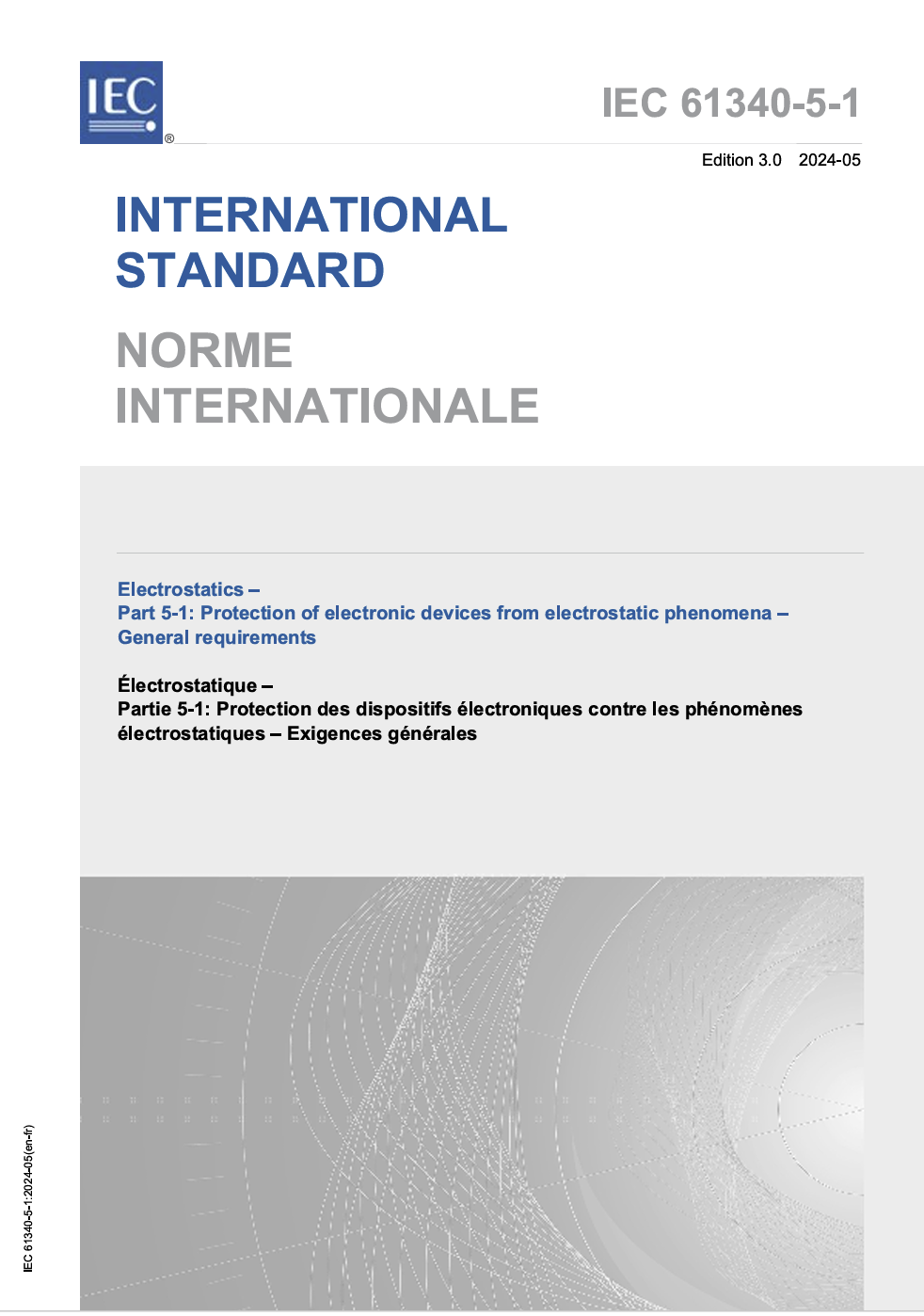

标准基础信息：IEC 61340 是国际电工委员会（IEC）发布的全球通用静电防护标准体系，核心版本 IEC 61340-5-1:2024（第3.0版） 于2024年5月正式发布，全文共48页，替代2016旧版，是电子制造、半导体、车载、医疗工控领域ESD防护的国际基准，技术内容与ANSI/ESD S20.20:2021高度协调统一。
一、IEC 61340:2024 完整标准体系架构（17项标准·5大类全景）
IEC 61340并非单一标准，是一套覆盖静电基础理论、测试方法、放电模拟、场景应用、器件防护的完整标准族，目前已发布标准及技术报告共计17项，分为5大核心类别，工厂ESD落地仅需聚焦核心主干标准即可全覆盖合规场景：
标准类别 | 核心标准编号 | 核心管控内容 |
|---|---|---|
总论基础 | IEC 61340-1 | 静电学基础总论，统一行业术语、计算公式、单位定义、标准参考框架，是所有细分标准的底层依据 |
通用测试方法 | IEC 61340-2-1/2-2/2-3 | 规范静电充电率、起电量、材料电阻/电阻率、电荷衰减等核心参数的标准测试方法 |
放电模拟模型 | IEC 61340-3-1/3-2/3-3 | 定义HBM人体模型、MM机器模型、CDM带电器件模型三类静电放电失效模型，支撑器件敏感度分级 |
特定场景测试 | IEC 61340-4-1 至 4-9 | 针对性规范地板、防静电鞋、手环、离子风机、ESD包装袋、防静电服装、周转器具的专项测试方法与判定标准 |
电子器件专项防护 | IEC 61340-5-1/5-2/5-3 | 核心认证标准：5-1为强制通用要求（审厂核心）；5-2为实施指南；5-3规范ESDS器件包装设计与防护要求 |
核心分工逻辑：
IEC 61340-5-1:2024 仅规定「管控要求、合格阈值、验证规则」，具体测试操作、环境条件、设备规范统一引用 61340-2-x、4-x 系列方法标准，形成「要求+实操」的完整技术闭环。
IEC 61340并非单一标准，是一套完整的静电防护技术体系，2024版完成全系迭代，工厂落地与审厂仅需掌握四大核心主干标准，覆盖100%现场合规场景：
1. IEC 61340-5-1:2024（核心通用要求·总纲）
替代2016旧版，为整套体系的核心主体。明确ESD管控边界、三大物料风险分级、人员/接地/环境/设备/包装强制技术阈值、量化验证要求，是审厂技术核查的核心依据。
2. IEC 61340-4-7:2024（离子风机专项测试标准）
统一离子中和设备的测试工况、平衡电压、衰减时间判定口径，杜绝各厂测试方法不统一、数据无效的问题。
3. IEC 61340-4-9:2024（防静电服饰测试标准）
规范防静电工衣、防护织物、穿戴系统的电阻性能、测试方法与合格判定，补齐人员防护的技术空白。
4. IEC 61340-2-3（术语与材料分级标准）
提供导体、耗散体、绝缘体、孤立悬浮导体的权威定义，2024版5-1条款全部强制引用，是风险判定的底层依据。
二、IEC 61340-5-1:2024 精准适用范围（官方界定）
2.1 适用主体与场景
适用于所有涉及静电敏感电气/电子零部件、组件、设备的生产、加工、装配、安装、包装、标识、仓储、运输、测试、检验、售后维保、来料处理的全流程企业。
2.2 器件敏感度管控阈值（与S20.20:2021完全对齐）
所有满足以下敏感度的ESDS器件必须100%全覆盖管控，无任何豁免：
• HBM人体模型敏感度 ≥ 100V
• CDM带电器件模型敏感度 ≥ 200V
• 孤立悬浮导体强制管控阈值 ≤ 35V（2024版核心红线）
2.3 明确排除范围
本标准不适用于电引爆器件、易燃易爆液体、气体、粉尘场景的静电防护，仅聚焦电子电气产品静电损伤防控。
2.1 适用场景
覆盖静电敏感器件（ESDS）全生命周期：生产、加工、组装、测试、检验、返修、标识、包装、仓储、周转、出货、售后维保、运输全过程。
2.2 管控阈值（与S20.20:2021完全对齐）
所有满足以下敏感度的器件必须100%全覆盖管控，无豁免：
• HBM人体模型敏感度 ≥ 100V
• CDM带电器件模型敏感度 ≥ 200V
• 孤立悬浮导体强制管控阈值 ≤ 35V（2024版核心红线）
2.3 不适用范围
不适用于易燃易爆药剂、火工品、粉尘气体静电引爆场景，仅聚焦电子电气产品静电损伤防护。
三、IEC 61340-5-1:2024 新版重大核心变更（对比2016旧版·审厂必考）
2024版为结构性强制升级，从旧版指导性建议升级为量化可验证的强制管控要求，8项核心变更直接决定审厂结果，是新版合规核心抓手：
1. 术语体系全面精细化、标准化
新增、修订多项核心术语定义，精准界定必要绝缘体、非必要绝缘体、孤立悬浮导体、可接地防护系统、防静电服系统等关键概念，彻底解决旧版边界模糊、管控无依据的问题，所有风险判定均有标准可依。
2. 产品资质验证要求全面更新
升级ESD防护产品Qualification技术要求，明确防护设备、耗材、工装的准入资质标准，杜绝不合格防静电物料投入EPA使用。
3. 新增可接地防静电服合规路径（5.3.3条款扩展）
首次将可接地防静电服系统纳入人员接地合规体系，与手环系统并列成为坐姿作业的有效防护方式，拓宽人员接地合规渠道。
4. 绝缘体定义强制落地（5.3.4.2条款更新）
官方精准定义绝缘体属性，明确EPA内绝缘体管控边界，新增「非必要绝缘体清零、必要绝缘体控距中和」的强制规则，可操作性大幅提升。
5. 孤立导体升级为顶级强制红线（5.3.4.3新增条款）
旧版仅为建议管控，2024版强制量化管控：未接地、无等电位连接的悬浮导体，接触ESDS器件的电位差必须＜35V，需非接触实测、留存数据、闭环整改，目视检查无效，为新版最高频Major不符合项。
6. 限值表格全面迭代更新（表2、表3、表4新增/替换）
全面替换旧版参数限值表，新增多项管控技术项目；表4专门汇总IEC 61340-5-3包装符合性要求，补齐EPA外全域包装管控盲区；表3引用IEC TS 61340-5-4作为符合性验证依据。
7. 测试方法全国标统一、环境条件强制管控
统一电阻、电压、离子参数测试的温湿度环境、电极规格、加压时间、稳定时间、读取标准，杜绝“不同环境测试、数据无效”的审厂漏洞，所有测试数据必须标注测试工况，方可被认可。
8. 新增适用性调整规则（附件A替换更新）
新版附件A提供标准适用性调整（Tailoring）规范，允许企业结合产线实际合理调整参数，但必须提供技术原理说明+验证数据记录，明确可调整与禁止调整场景，杜绝随意放宽标准。
2024版为结构性升级，从“指导性建议”升级为“强制性量化管控”，五大核心变更直接决定审厂是否翻车：
1. 术语体系全面精细化
重新精准定义绝缘体、必要绝缘体、非必要绝缘体、孤立悬浮导体、可接地防护系统，彻底解决旧版边界模糊、管控无依据的问题，所有风险判定有据可依。
2. 孤立导体风险升级为顶级红线
旧版仅建议管控，2024版强制量化电压管控≤35V，必须使用非接触静电计实测、留存数据、闭环整改，目视检查无效，是新版最高频Major不符合项。
3. 绝缘体管控零容忍收紧
明确区分必要/非必要绝缘体，非必要绝缘体必须彻底清离EPA；必要绝缘体必须做风险评估、距离管控、离子中和，禁止无管控留存。
4. 测试方法全国标统一
统一电阻、电压、离子参数的测试温湿度、仪器选型、测试点位、操作流程，杜绝“各厂各测、数据不被审核员认可”的问题。
5. 可验证要求强制落地
彻底淘汰“目视点检、口头合规”，所有ESD防护措施必须量化测试、数据留存、周期验证、异常闭环，仅有纸质点检记录不再合规。
6. 低湿环境专项适配
新增干燥环境管控要求，明确低温低湿季节需加密复测、强化加湿管控、追加电压测试，补齐冬季静电高发管控漏洞。
四、2024版核心条款深度解读（工程落地+审厂口径）
IEC 61340-5-1:2024核心管控逻辑可一句话总结：导体/耗散体强制等电位接地，绝缘体强制隔离/中和，所有防护效果必须量化测试验证，不认可口头合规、目视合规。
4.1 孤立导体管控（5.3.4.3 新版顶级红线）
核心定义：所有接触或靠近ESDS器件、无法实现接地/等电位连接的金属导体、导电工装、悬浮部件，均判定为孤立导体。
强制要求：孤立导体与ESDS元件接触点电位差必须控制在＜35V。无法接地、无法移除的孤立导体，必须通过离子中和、安全距离管控、电压实时监测实现风险闭环，且需用非接触静电计量化验证、留存测试台账，无测试数据直接判定不合规。
4.2 人员接地管控（5.3.3 条款）
标准明确坐姿ESD工位作业人员双合规路径，二选一即可闭环：
1. 传统合规：有线防静电手环接地系统（禁止无线手环，无持续导通通路，新版彻底不合规）；
2. 新版新增：可接地防静电服系统，作为正规人员接地防护方式，纳入标准合规体系。
站姿作业仍以鞋-地板系统为受控替代路径，严禁无评估随意替代手环精细作业防护。
4.3 绝缘体管控（5.3.4.2 条款）
2024版明确硬性距离规则：EPA内所有非必要绝缘体，需与ESDS物料保持≥30cm安全距离，或直接彻底清离。
管控分层逻辑：非必要绝缘体（普通泡沫、塑料袋、水杯、胶带）100%清场；必要工艺绝缘体必须落实离子中和、间距管控、电压监测，留存风险评估记录，禁止无管控留存。
4.4 包装与标识管控（5.3.5/5.3.6 条款）
依据IEC 61340-5-3，ESD防护包装分为三类，全场景适配EPA内外流转，联动S20.20 Table4管控要求：
包装类型 | 防护机制 | 适用场景 | 测试依据标准 |
|---|---|---|---|
静电屏蔽包装 | 法拉第笼屏蔽效应 | EPA外部运输、跨区域周转 | IEC 61340-4-8 |
静电消散包装 | 缓慢泄放表面电荷，无瞬间放电风险 | EPA内部存储、工位周转 | IEC 61340-2-3 |
导静电包装 | 快速转移电荷，适配特殊工况 | 高端器件、特殊防静电场景 | IEC 61340-2-3 |
标识强制要求：所有EPA区域、防静电设备、防护包装、工装器具，必须张贴清晰ESD标识，明确防护等级、接地要求、使用规范，实现可视化管控。
4.5 适用性调整（Tailoring）合规规则
2024版附件A明确标准适配调整边界，杜绝随意放宽标准：
可合规调整示例：洁净室EPA工作面接地电阻上限，可由＜1.0×10⁹Ω调整为＜1.0×10¹⁰Ω，前提是完成专项验证、出具技术说明、证明无产品质量风险。
不可合规调整示例：私自豁免防静电座椅管控、随意取消手环佩戴要求，属于对标准的误解，无合规依据，审厂直接判不合格。
2024版所有技术条款均基于三类物料分级设计，是现场整改的核心依据：
1. 导体/耗散体（台面、地坪、设备、人体、治具）
合规逻辑：可靠星形接地、全域等电位均衡、阻值在安全区间，杜绝串联接地、悬浮接地、电位差放电。
2. 绝缘体（泡沫、普通塑料袋、水杯、普通胶带）
合规逻辑：无法接地泄放电荷，非必要全部清离EPA；必要绝缘体必须离子中和+间距管控+电压监测。
3. 孤立悬浮导体（未接地金属、浮空治具、隔离机架）
合规红线：表面电压≤35V，必须量化测试，无任何豁免，是2024版审厂头号扣分点。
五、符合性验证体系（标准强制检测方案·可直接落地）
基于IEC TS 61340-5-4新版验证规范，企业必须建立分层、定期、可追溯的ESD检测体系，明确检测项目、频次、合格阈值，为审厂核心核查台账：
检测项目 | 建议检测频次 | 官方合格阈值 | 核心测试依据 |
|---|---|---|---|
防静电手环系统 | 每日上岗前 | 7.5×10⁵ ～ 3.5×10⁷ Ω | IEC 61340-4-1 |
工作台面/垫板 | 每月 | 10⁵ ～ 10⁹ Ω | IEC 61340-2-3 |
防静电地板 | 每季度 | 10⁵ ～ 10⁹ Ω | IEC 61340-2-3 |
离子风机中和性能 | 每周 | 平衡电压 ≤±35V，衰减时间≤20s | IEC 61340-4-7 |
孤立导体表面电压 | 每月/换季加密 | ≤35V | 非接触静电电压测试法 |
人员鞋-地板系统 | 每月 | ＜1×10⁹Ω，人体峰值电压＜100V | IEC 61340-5-1 |
核心验证要求：
所有测试必须记录环境温湿度、仪器型号、校准有效期、电极参数、测试点位、测试人员，杜绝无工况、无依据的无效数据；超标项必须启动PDCA闭环整改，留存完整记录。
所有现场测试、TR53校验、客户抽检、第三方审核，均以本章节参数为最终判定标准，与S20.20四大表格完全兼容互补：
5.1 工作面/地坪/座椅/周转设备系统
合格阻值区间：1×10⁶ Ω ～ 1×10⁹ Ω
核心要求：兼顾防静电积聚（上限管控）与人身设备安全（下限管控），杜绝阻值过低引发漏电触电风险，禁止单一追求超低阻值。
5.2 人员接地系统参数
1. 有线手环回路总电阻：＜35 MΩ（3.5×10⁷ Ω），无线手环无持续导通通路，新版彻底不合规。
2. 站姿鞋-地板系统电阻：＜1×10⁹ Ω（仅为受控替代路径，不可随意替代手环）
3. 人体峰值静电电压：＜100V
5.3 离子中和系统参数（4-7标准强制）
1. 离子平衡偏移电压：≤±35V
2. 电荷衰减时间：≤20s（标准工况）
3. 强制年度第三方校准，日常开机有效性验证，留存运行与测试记录。
5.4 孤立悬浮导体红线参数
所有未接地、浮空金属部件：表面电压≤35V，必须周期性用非接触静电计测试、建档留存。
5.5 包装防护参数（联动S541/S20.20 Table4）
敏感器件全程包装放电能量＜20nJ，必须使用合规耗散/屏蔽包装，EPA外流转禁止普通绝缘包装裸奔。
六、IEC61340:2024 与 S20.20:2021 双标分工与协同逻辑（行业标准答案）
行业核心误区：双标二选一、互相替代。实际二者为主辅互补、缺一不可的合规体系，依托ISO9001质量框架，可单次审核同步适配双标认证，降低跨国供应链成本：
对比维度 | IEC 61340-5-1:2024（技术核心） | ANSI/ESD S20.20:2021（体系核心） |
|---|---|---|
核心定位 | 技术肌肉、数据合规基准 | 体系骨架、管理合规基准 |
解决问题 | 参数多少、怎么测、数据怎么判合格 | 谁负责、做什么、怎么闭环、怎么追溯 |
管控侧重 | 硬件参数、测试方法、现场量化指标 | 程序文件、权责任命、验证计划、培训考核、异常处置 |
审厂核查点 | 测试数据、仪器校准、环境记录、参数合规 | 文件匹配、流程闭环、权责清晰、记录完整 |
市场适配 | 欧洲、国际市场主流认证依据 | 北美市场、美系客户首要审核依据 |
企业最优落地模式：
管理流程、验证计划、体系文件依托 S20.20:2021+TR53，技术限值、测试方法、现场数据判定依托 IEC 61340:2024，一套现场合规、双标准全覆盖，适配全球所有客户审厂与认证需求。
行业核心误区：双标二选一。实际为主辅互补、缺一不可的合规体系：
1. ANSI/ESD S20.20:2021 = 体系骨架（管理合规）
负责搭建ESD管控程序、组织权责、验证计划、闭环流程、内审机制，决定企业体系是否可过审。
2. IEC 61340:2024 = 技术肌肉（数据合规）
负责统一测试方法、量化阈值、风险判定、设备校验，决定企业现场数据是否合格。
企业最优落地模式：S20.20搭文件体系与验证闭环，IEC61340:2024+TR53做现场实操与数据判定，一套现场、双标全覆盖，同时适配美系、欧系、国内所有客户审厂。
七、现场高频审厂坑点（2024版专属不符合项）
以下为IEC61340:2024新版独有扣分点，是绝大多数工厂整改盲区、审厂高频翻车点：
1. 重电阻、轻电压：仅测试物料阻值，未量化测试孤立导体、绝缘体表面电压，新版直接判定管控缺失、数据无效。
2. 测试工况无记录：未记录测试温湿度、电极规格、加压时间，冬夏数据无区分，测试方法不标准、数据不被认可。
3. 离子设备形式化管控：仅开机使用，无校准证书、无平衡电压/衰减时间测试记录、无常态化有效性验证。
4. 站姿随意替代手环：无风险评估、无技术依据，私自用鞋-地板系统替代精细作业手环防护。
6. 悬浮导体放任不管：现场存在浮空金属、未接地导电部件，未整改、未测电压、无闭环记录。
7. 参数写法不规范：文件仅标注“阻值≤1GΩ”，未标注10⁵~10⁹Ω安全窗口，缺失下限安全管控逻辑。
8. 包装边界管控漏洞：EPA外流转使用普通绝缘包装，未落实屏蔽/耗散包装分级管控。
以下为IEC61340:2024新版独有扣分点，也是绝大多数工厂整改盲区：
1. 重电阻、轻电压：仅测试阻值，未测试孤立导体、绝缘体表面电压，新版判定数据无效、管控缺失。
2. 离子设备形式化管控：仅开机使用，无校准证书、无平衡电压/衰减时间测试记录、无有效性验证。
3. 站姿随意替代手环：无风险评估、无管控依据，私自以鞋地板系统替代精细作业手环防护。
4. 测试无标准依据：测试报告未标注IEC61340:2024版本与对应测试方法，审核员不认可数据。
5. 绝缘风险无评估：EPA留存非必要绝缘体，必要绝缘体无中和、无间距管控、无风险评估记录。
6. 悬浮导体管控缺失：存在浮空金属部件，未接地、未测电压、未整改闭环。
7. 低湿环境无专项对策：干燥季节无加湿管控、无环境记录、无加密复测机制。
八、企业分阶段落地实施方案（可直接落地执行）
结合2024版标准要求，企业可分5个阶段完成全维度合规落地，兼顾效率与闭环效果：
1. 现状评估阶段：全面排查现场EPA布局、设备接地、物料管控、测试设备、文件体系，对标新版标准识别差距、梳理风险清单。
2. 规划筹备阶段：修订ESD程序文件、符合性验证计划，完成设备选型、耗材升级、岗位培训方案、考核机制搭建。
3. 现场实施阶段：整改星形接地架构、EPA绝缘体清场、孤立导体管控、包装分级落地、设备校准贴标、人员规范穿戴作业。
4. 验证优化阶段：按标准工况完成全项目量化测试，核对参数阈值，对不合格项PDCA闭环，优化管控流程。
5. 常态化维护阶段：落实分层定期检测、数据台账留存、年度内审、设备校准预警、人员复训，实现持续合规。
1. 架构整改：全站星形接地至MEB公共点，杜绝菊花链串联、铁丝缠绕，等电位全域均衡。
2. 现场清场：EPA彻底清理非必要绝缘体，建立禁带清单与日常稽核机制。
3. 风险量化：全覆盖测试孤立导体表面电压，严控≤35V，留存测试台账。
4. 人员合规：全员佩戴有线手环，禁止无线手环，落实岗前人体静电测试与能力考核。
5. 设备校准：离子风机、兆欧表、静电计年度校准，张贴合格标识，建立有效期预警。
6. 数据闭环：按IEC标准统一测试方法，建立日/周/月/季度分层验证台账，异常PDCA闭环。
7. 包装全域管控：严格执行S541+Table4要求，物料出EPA全程屏蔽/耗散包装，杜绝裸奔。
九、标准落地核心口诀与正确读标姿势
9.1 标准研读核心逻辑（终身适用）
无需死记零散参数，牢记核心管控链：凡是导体/耗散体→可靠接回EPA公共等电位点；凡是绝缘体→要么彻底清场，要么离子中和+控距隔离+电位验证；所有测试必先确认「标准方法+标准工况」，数据方可合规。
9.2 极简落地熟记口诀
体系看S20.20，数据看61340；
接地星形无串联，导体电位压35；
绝缘清场或中和，人员通路可持续；
测试有据、校准有效、全程可追溯。
十、双标合规终极总结
1. IEC61340:2024是全球ESD技术唯一通用基准，完整覆盖测试方法、参数阈值、风险判定、场景管控，解决现场数据不被审厂认可的核心问题。
2. 2024版核心升级聚焦孤立导体量化管控、绝缘体精准治理、测试工况标准化、包装分级验证，大幅提升标准可落地性，杜绝形式化管控。
3. 必须与S20.20体系深度绑定，S20.20管管理闭环、61340管技术数据，双向互补、全程闭环，可全面适配北美、欧洲、国内全场景客户审厂与资质认证，是出口型电子制造企业必备合规体系。
1. IEC61340:2024是全球ESD技术唯一通用基准，统一所有测试、参数、风险判定口径，解决数据不被认可的问题。
2. 2024版核心升级为量化可验证、风险强管控，重点锁定孤立导体、绝缘体、离子设备三大高频风险。
3. 必须与S20.20体系深度绑定，管理+技术双向闭环，方可实现全客户、全场景审厂零缺陷通过。
版权声明：本文为思研防静电原创技术文章，欢迎转载，转载请注明出处！
