全自动TLP测试系统市场价分析

全自动TLP(传输线脉冲)测试系统是用于评估半导体器件、集成电路及电子元件抗静电放电(ESD)能力的关键设备，尤其适用于手机功放(PA)和低噪声放大器(LNA)等射频器件的可靠性测试。本报告基于2026年最新市场数据，对全自动TLP测试系统的市场价范围及影响因素进行全面分析。

一、全自动TLP测试系统市场价范围

全自动TLP测试系统的价格区间跨度较大，主要取决于品牌定位、技术规格和配置水平：

1. 国际品牌(赛默飞)产品价格

 赛默飞(Thermo Fisher)作为全球第一梯队TLP测试仪厂商，其全自动TLP测试系统主要分为Celestron和ES620两大系列：

• Celestron系列：作为高端双端台式TLP/VF-TLP测试系统，Celestron系列价格区间为700万-1400万元人民币。该系统支持硅片级和封装级测试，可选配探针用于非被测管销或焊盘信号测量，系统软件界面直观，可显示记录的TLP脉冲电压和电流波形、编制的脉冲I-V曲线等。

• ES620系列：ES620系列分为ES620-25、ES620-50和ES620-100三种型号，价格随电流/电压等级递增：

◦ ES620-25(25A/1250V)：约108万元人民币（参考东南大学2025年采购案例）

◦ ES620-50(50A/2500V)：约180万元人民币

◦ ES620-100(100A/5000V)：约300万-400万元人民币

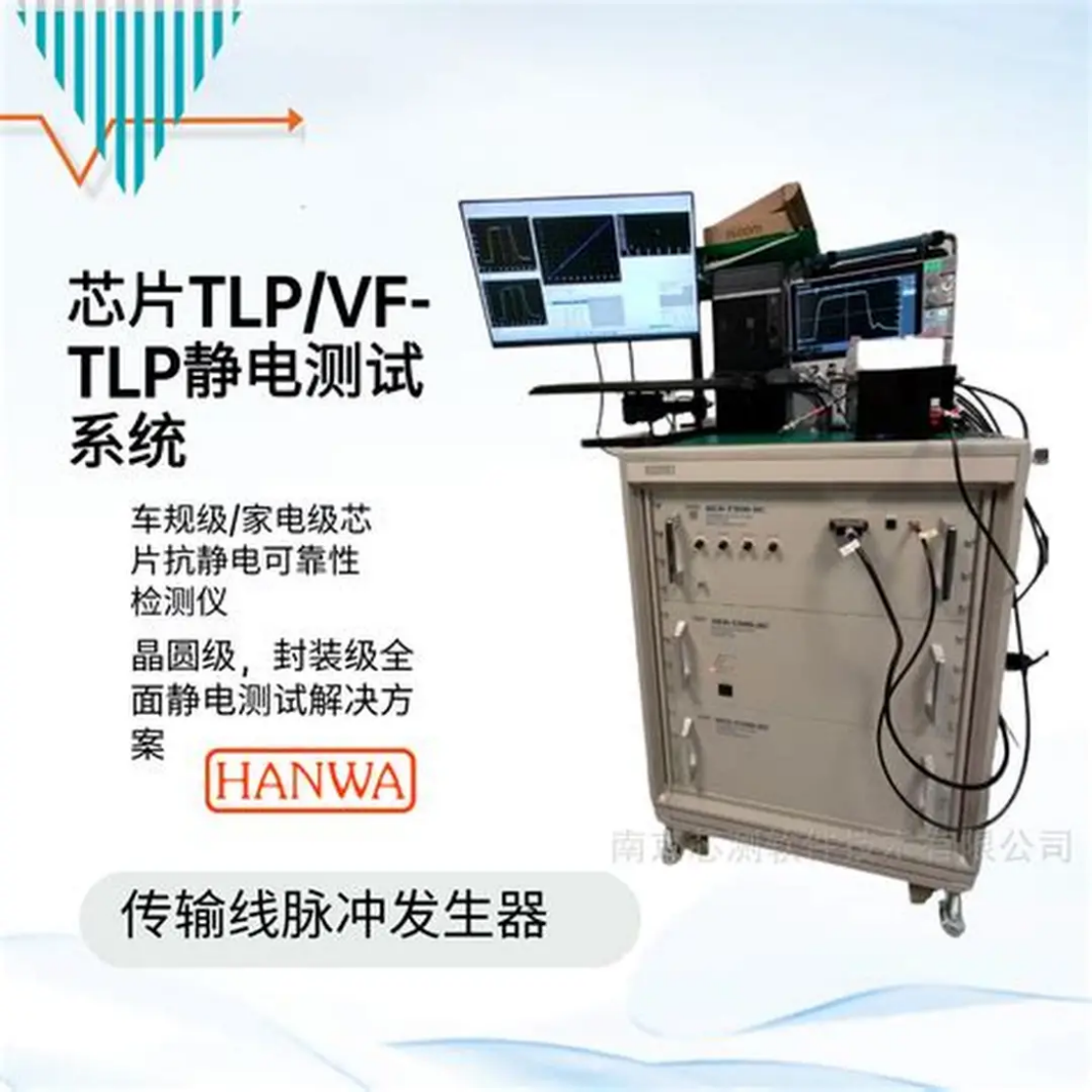

2. 日本品牌(Hanwa)产品价格



Hanwa(阪和电子)作为全球第一梯队厂商，也是静电委员会成员之一，在ESD测试领域拥有丰富经验。其全自动TLP测试系统价格区间为350万-700万元人民币：

• HED-T5000：基础全自动TLP测试系统，中标价约108万元人民币（2025年东南大学采购案例）

• HED-N5000-DCPC：多管脚高性能全自动静电放电测试机，支持1024Pin测试，价格约140万-160万元人民币

• HED-G5000：高性能全自动静电破坏装置，价格可能略高于HED-T5000

3. 市场均价与高端低端差异

根据2024年中国全自动TLP测试仪市场数据，行业平均售价约为48万元人民币/台，但此价格主要针对中低端产品。高端全自动TLP测试系统价格普遍在100万元以上，而超高端产品(如支持vf-TLP的高速型号)可达700万元以上。



二、影响价格的关键因素

全自动TLP测试系统价格受多种因素影响，以下是最重要的定价决定因素：

1. 测试参数与性能

• 电流/电压范围：电流等级从25A到100A不等，电压范围从±0.51250V到±0.55000V，参数越高，价格越高。例如，Hanwa的HED-N5000-DCPC比HED-T5000贵约30%-50%，主要因其支持更高的管脚数和测试能力。

• 上升时间与脉冲宽度：高速vf-TLP测试需要更短的上升时间(如60ps)和更窄的脉冲宽度(1.2-10ns)，这要求更精密的脉冲发生器，因此vf-TLP配置的系统价格通常比标准TLP系统高20%-30%。赛默飞ES620-25型号虽标注上升时间可达60ps，但可能需要额外选配vf-TLP模块。

• 测试精度与稳定性：高精度测量和稳定数据输出能力直接影响系统价格。例如，赛默飞Celestron系统集成式产生源/测量仪表单元，支持曲线追踪至±200V，漏电测量低至50pA，这种高精度设计使其价格高于其他型号。

2. 硬件配置与自动化程度

• 管脚数支持：全自动测试系统的管脚数从256Pin到1024Pin不等，管脚数越多，价格越高。Hanwa的HED-N5000-DCPC支持1024Pin，而HED-T5000可能仅支持中等数量管脚，这导致两者价格差异约30%-50%。

• 探针台集成：部分系统需要额外搭配探针台实现全自动功能。例如，赛默飞的Celestron系统虽被描述为"双端台式"，但实际应用中可能需要连接半自动探针台，这会增加约50万-100万元的成本。

• 自动化程度：全自动测试系统能够减少人工干预，提高测试效率和一致性。自动化程度越高，系统集成度越高，价格也相应提高。例如，Hanwa的HED-G5000作为高性能全自动静电破坏装置，其自动化控制能力优于基础型号，价格也更高。







3. 品牌与售后服务

• 品牌溢价：国际知名品牌如赛默飞通常有更高的品牌溢价，价格比国内或日本品牌高约20%-30%。但其优势在于全球技术支持、标准化流程和更广泛的行业认可度。

• 售后服务与技术支持：全自动TLP测试系统是精密仪器，需要专业的安装、调试和维护服务。赛默飞等国际品牌通常提供更全面的售后服务，包括全球技术支持、原厂备件供应等，这也是其价格较高的原因之一。

4. 配置与选配件

• vf-TLP模块：高速vf-TLP测试功能是高端TLP测试系统的标配或选配件，用于模拟CDM速度的静电放电，捕捉高速状态下的器件响应。支持vf-TLP的系统价格通常比仅支持标准TLP的系统高20%-30%。

• 多偏置电源支持：可选的偏压配件(多达5组)可在电脑控制下进行偏压电源测试和测量，这种多功能性提高了系统价格。

• 软件功能：先进的系统软件是全自动TLP测试系统的重要组成部分。例如，赛默飞Celestron系统软件支持图形辅助系统设置和与DUT连接，以及采集数据后选择和修改TLP脉冲测量窗口的位置和持续时间，这些高级功能也提高了系统成本。





三、主要厂商全自动TLP测试系统对比

以下是全球主要厂商全自动TLP测试系统的对比分析：

厂商	主要型号	电流/电压范围	上升时间	脉冲宽度	管脚数支持	价格区间(人民币)
赛默飞	Celestron	15A(50Ω负载)/1500V(开路)	200ps(标准)	1.2-10ns(VF-TLP)	支持多管脚	700万-1400万元
赛默飞	ES620-25	25A/1250V	≤0.2ns(标准)，可达60ps	100±1ns(标准)	支持多管脚	约108万元
赛默飞	ES620-100	100A/5000V	≤0.3ns(标准)	5-1000ns	支持多管脚	300万-400万元
Hanwa	HED-T5000	未明确	支持vf-TLP(约100ps)	支持TLP/VF-TLP	支持多管脚	约108万元
Hanwa	HED-N5000-DCPC	未明确	支持vf-TLP(约100ps)	支持TLP/VF-TLP	1024Pin	140万-160万元
Hanwa	HED-G5000	未明确	支持vf-TLP(约100ps)	支持TLP/VF-TLP	高性能配置	150万-200万元



四、针对手机功放和低噪声放大器测试的系统选型建议

手机功放(PA)和低噪声放大器(LNA)是射频前端的关键器件，对ESD保护和可靠性有严格要求。针对这类应用，全自动TLP测试系统的选型应考虑以下因素：

1. 测试能力需求

• 电流范围：手机功放通常需要测试较高的电流能力，建议选择至少50A以上的系统，如赛默飞ES620-50或Hanwa HED-N5000-DCPC。

• 上升时间：低噪声放大器对高速脉冲响应敏感，建议选择支持vf-TLP测试的系统，如赛默飞ES620系列或Hanwa HED系列。

• 管脚数支持：手机功放和LNA通常有多个管脚需要测试，建议选择支持至少256Pin以上的系统，如Hanwa的HED-N5000-DCPC(1024Pin)。

2. 性价比分析

在满足基本测试需求的前提下，不同厂商的产品具有不同的性价比优势：

• Hanwa HED-T5000：价格约108万元，性价比高，但管脚数支持可能有限，适合预算有限且测试需求相对简单的用户。

• Hanwa HED-N5000-DCPC：价格约140万-160万元，支持1024Pin，性能稳定，是消费电子领域(如手机)测试的理想选择。

• 赛默飞ES620-50：价格约180万元，具有国际品牌优势，符合ANSI/ESD STM5.5.1-2016标准，适合对测试精度和国际认可度要求高的用户。

• 赛默飞ES620-100：价格约300万-400万元，支持更高的电流和电压范围，适用于需要测试高功率器件的场景。

3. 附加功能考量

• 自动化程度：全自动TLP测试系统能够显著提高测试效率，减少人工干预，建议选择具备较高自动化程度的系统。

• 软件功能：先进的软件控制和数据分析功能是全自动TLP测试系统的重要组成部分。赛默飞的Celestron系统软件被描述为"业界极为全面的软件"，具有图形辅助设置和连接功能，适合需要复杂测试流程的用户。

• 售后服务：考虑厂商在中国的售后服务网络和技术支持能力。赛默飞在中国有多个代理商(如湖南格雷柏电子科技有限公司)，Hanwa也有深圳市易捷测试技术有限公司等主要供应商，均能提供本地化技术支持。

五、市场趋势与前景展望

1. 价格走势

根据市场研究数据，全自动TLP测试系统的平均售价在2024年约为48万元人民币，预计2025年将保持稳定。但高端产品(如支持vf-TLP的高速型号)价格将保持稳定甚至小幅上升，而中低端产品的价格可能继续小幅下降。

2. 增长驱动因素

• 半导体产业扩张：随着中国半导体产业的快速发展，特别是射频前端器件的国产化趋势，全自动TLP测试系统需求将持续增长。

• 消费电子升级：5G、物联网等技术的发展推动了手机等消费电子产品对功放和低噪声放大器性能要求的提高，进而增加了对可靠ESD测试的需求。

• 汽车电子增长：新能源汽车和汽车芯片的崛起，车规芯片的静电测试需求增加，这为全自动TLP测试系统市场提供了新的增长点。

3. 区域分布与需求特点

全自动TLP测试仪的市场需求主要集中在东部沿海地区，尤其是长三角和珠三角两大经济圈。长三角地区市场需求占比约50%，珠三角地区约30%，其他地区约20%。针对手机功放和LNA测试，消费电子领域的测试需求更注重系统集成度、测试效率和性价比。





六、结论与建议

1. 市场价总结

全自动TLP测试系统针对手机功放和低噪声放大器测试的市场价范围大致为：

• 中端配置：100万-200万元人民币（如Hanwa HED-T5000或赛默飞ES620-25）

• 高端配置：200万-400万元人民币（如Hanwa HED-N5000-DCPC或赛默飞ES620-50/100）

• 超高端配置：400万-1400万元人民币（如赛默飞Celestron系统）

2. 针对性建议

对于需要测试手机功放和低噪声放大器的用户，建议：

• 明确测试需求：根据功放和LNA的具体参数要求（如最大电流、电压范围、上升时间等），选择合适的系统配置。

• 考虑预算与性能平衡：如果预算有限，可以选择Hanwa HED-T5000(约108万元)；如果需要更高性能，赛默飞ES620-50(约180万元)或Hanwa HED-N5000-DCPC(约140万-160万元)是更好的选择。

• 关注选配件成本：vf-TLP模块、多偏置电源等选配件会显著增加系统成本，建议在采购前明确是否需要这些功能。

• 考虑长期价值：全自动TLP测试系统是精密仪器，使用寿命长，长期价值高。在选择时，应综合考虑系统性能、售后服务和技术支持能力，而不仅仅是初始采购价格。

3. 价格谈判策略

全自动TLP测试系统价格通常"面议"，具体成交价以合同协议为准。建议用户在采购前：

• 获取多家报价：向赛默飞、Hanwa等主要厂商的代理商索取详细报价，比较不同配置和功能的价格差异。

• 明确技术需求：与供应商充分沟通测试需求，避免不必要的功能选配，降低成本。

• 考虑批量采购：如果有多台采购需求，可以与供应商协商批量折扣。

• 关注售后服务：在价格谈判中，不要忽视售后服务和技术支持的重要性，这些也是系统长期价值的重要组成部分。

全自动TLP测试系统作为高端精密仪器，其价格受多种因素影响，用户应根据自身测试需求、预算限制和长期规划，选择最适合的产品。
