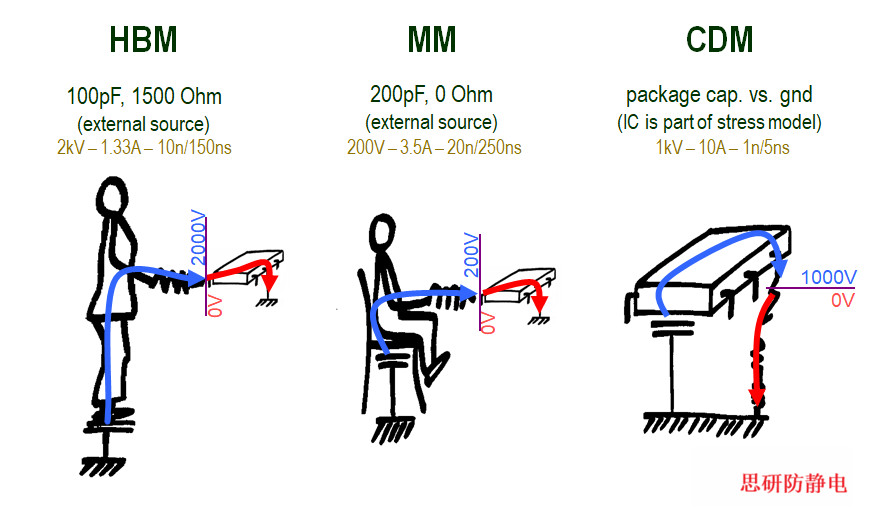

简单来说，这三者的核心区别在于“静电源在哪里”以及“放电路径的阻抗大小”。

总结了以下核心对比：

📊 核心参数与特征对比表

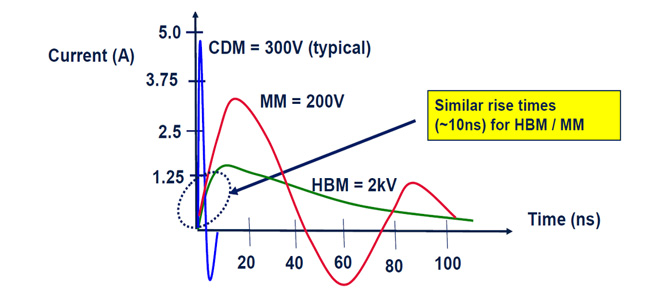

这张表涵盖了电路参数和波形特征：

🧐 深度解析与实战话术

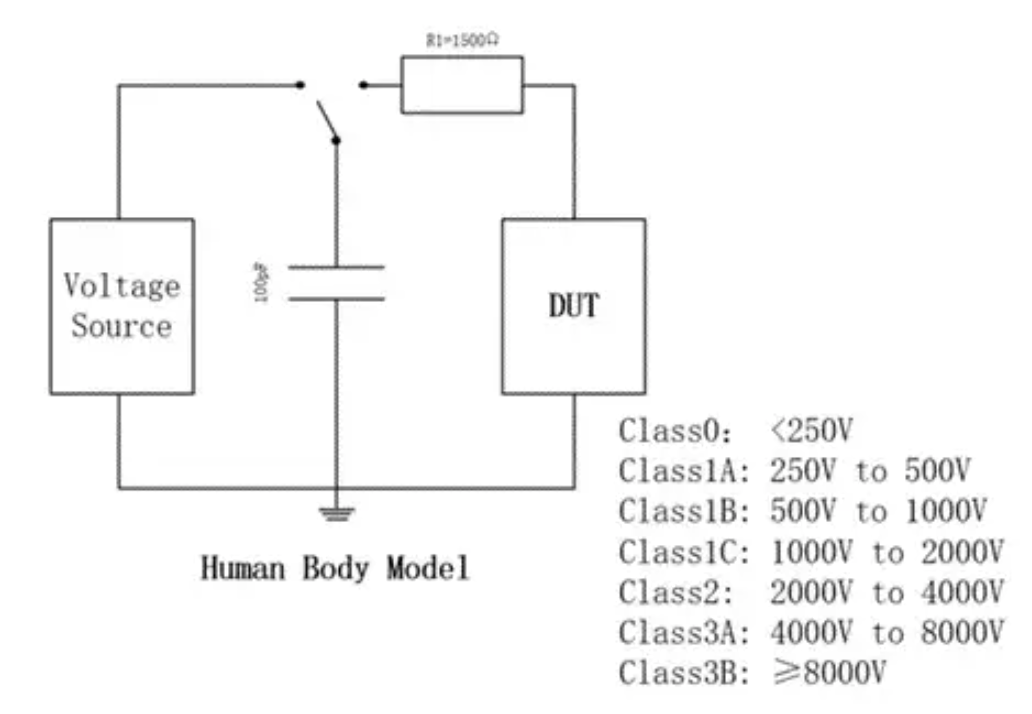

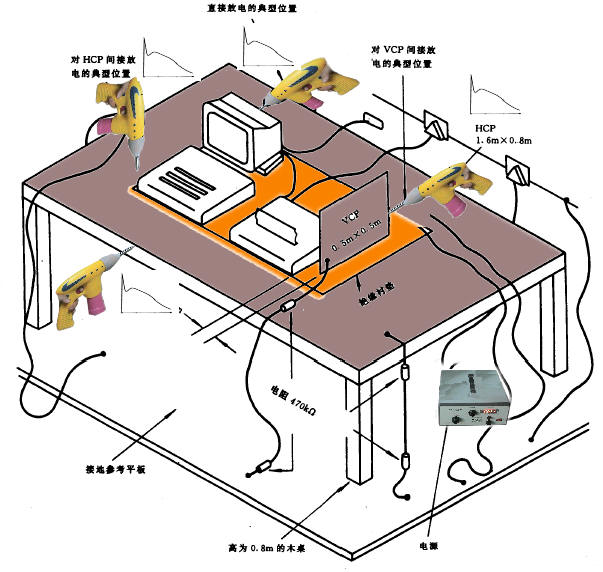

1. HBM (人体模型) —— “最经典的敌人”

本质：它是“有阻抗的放电”。因为人体有电阻（1.5kΩ），限制了电流的上升速度，所以它的破坏力相对“温和”，给芯片内部的保护电路留出了微秒级的响应时间。

实战应用：这是目前最通用的标准。当我们说“这颗芯片抗静电2kV”时，默认指的就是HBM。它主要考核芯片在人工组装、维修、插拔过程中的生存能力。

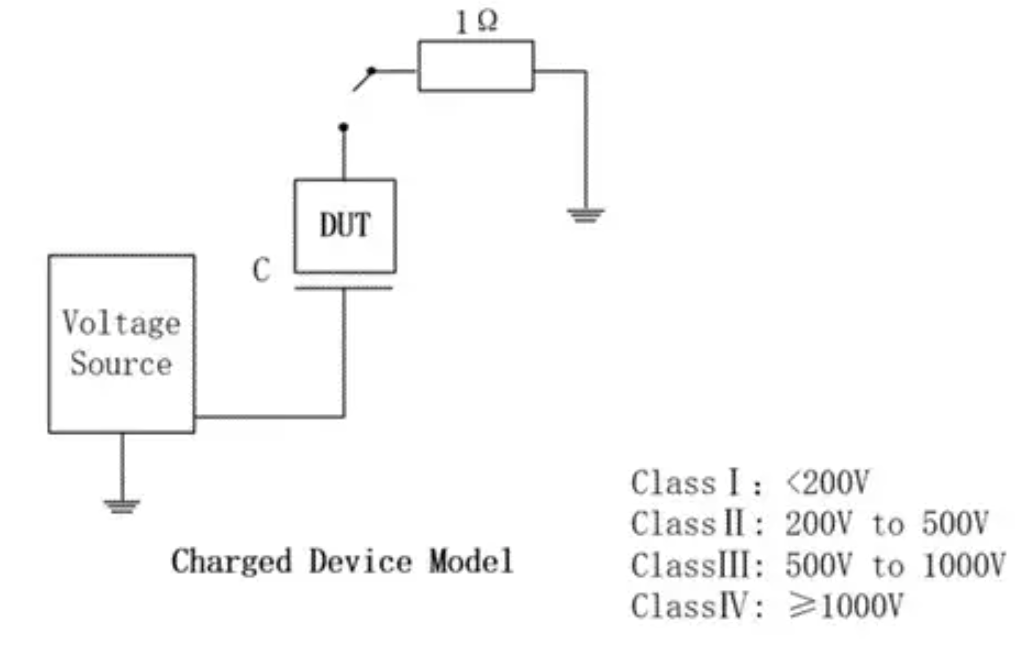

2. CDM (充电器件模型) —— “最隐蔽的杀手”

本质：它是“极速低阻抗放电”。芯片自己就是电容，一旦引脚接地，电荷瞬间泄放。因为没有电阻限制，电流上升时间极短（皮秒级），电流密度极大。

为什么它最重要？：

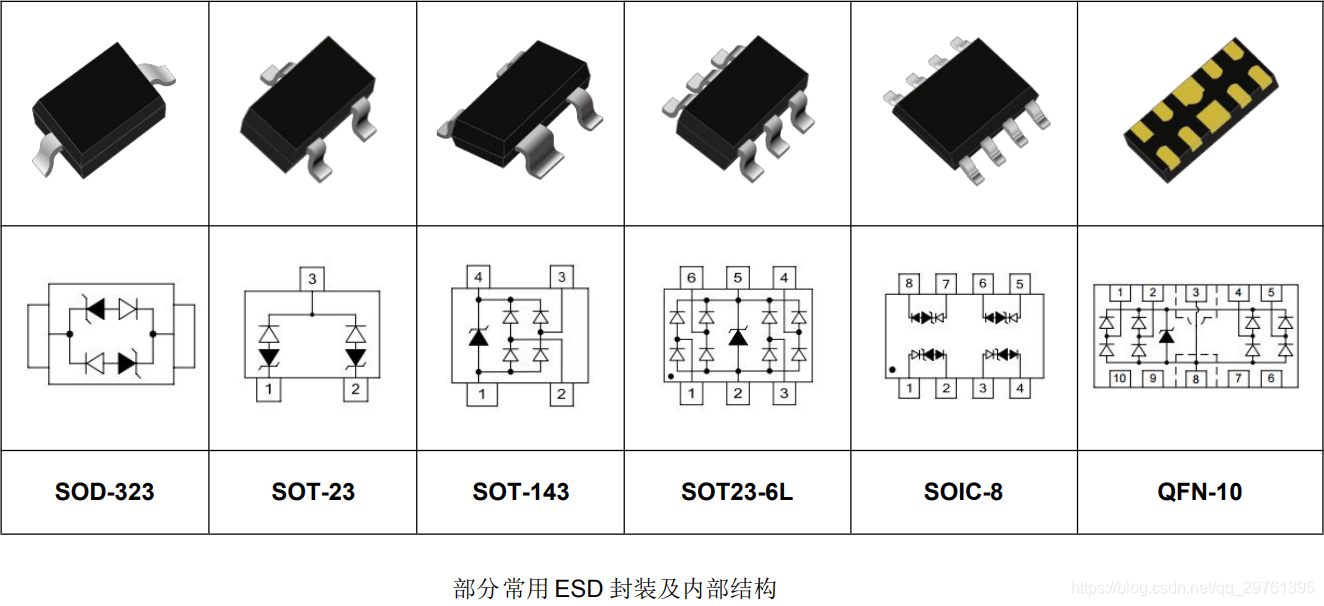

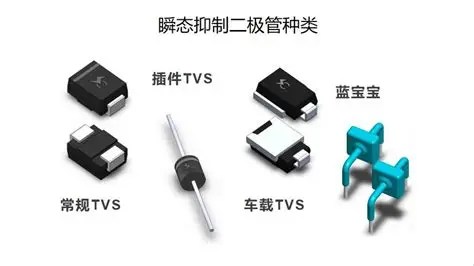

保护电路失效：由于放电速度太快（<1ns），芯片内部的ESD保护二极管可能还没来得及导通，电压就已经击穿核心电路（栅氧层）了。

工艺越先进越敏感：随着制程进入28nm、14nm甚至更小，栅氧化层薄如蝉翼，CDM极易造成栅氧击穿（Gate Oxide Breakdown）。

面试金句：

“在现代自动化产线（SMT）中，HBM的风险在降低，但CDM风险在急剧上升。因为芯片在卷带摩擦、贴片机吸取过程中极易带电，所以针对先进制程芯片，CDM等级（如 CDM 1kV）比HBM更关键。”

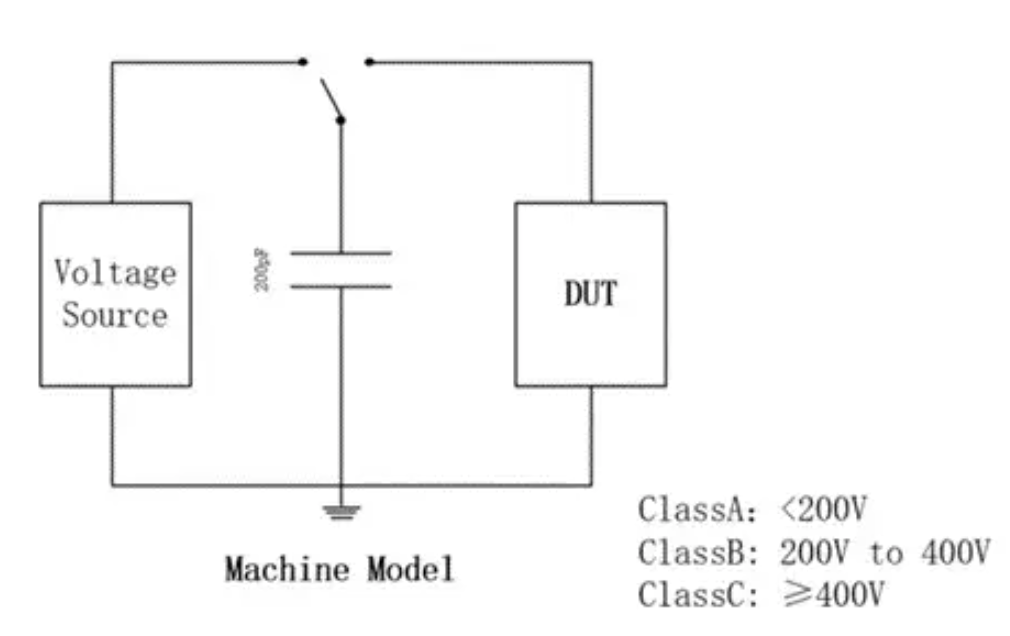

3. MM (机器模型) —— “正在退出历史舞台”

本质：它是“无电阻的HBM”。模拟金属物体放电。因为电阻为0，电路中的寄生电感会导致波形出现剧烈的振荡（振铃效应）。

现状：早期的标准很重视MM，但现在业界发现，MM造成的失效模式与CDM高度重合，且现实中“未接地的带电金属工具直接接触芯片”的场景在严格管控的EPA（静电防护区）中极少发生。

趋势：JEDEC（固态技术协会）已发布文件（JEP157），建议不再将MM作为强制性测试标准，转而更关注CDM。

📌 总结：如何用一句话区分？

HBM：模拟人放电，有电阻，电流慢，测的是保护电路的能力。

CDM：模拟芯片放电，无电阻，电流极快，测的是栅氧层的耐受力。

MM：模拟金属放电，无电阻，有振荡，现在不太重要了。

在你的简历项目中，提到“不良率从0.6%降至0.08%”，你可以结合这点说：

“在分析不良品时，我们发现主要是栅氧层击穿，这是典型的CDM失效特征，而非HBM的热损伤。因此我们调整了策略，从单纯抓人员接地（防HBM），转向了重点管控自动贴片机的吸嘴接地和屏蔽袋包装（防CDM），从而解决了问题。”
