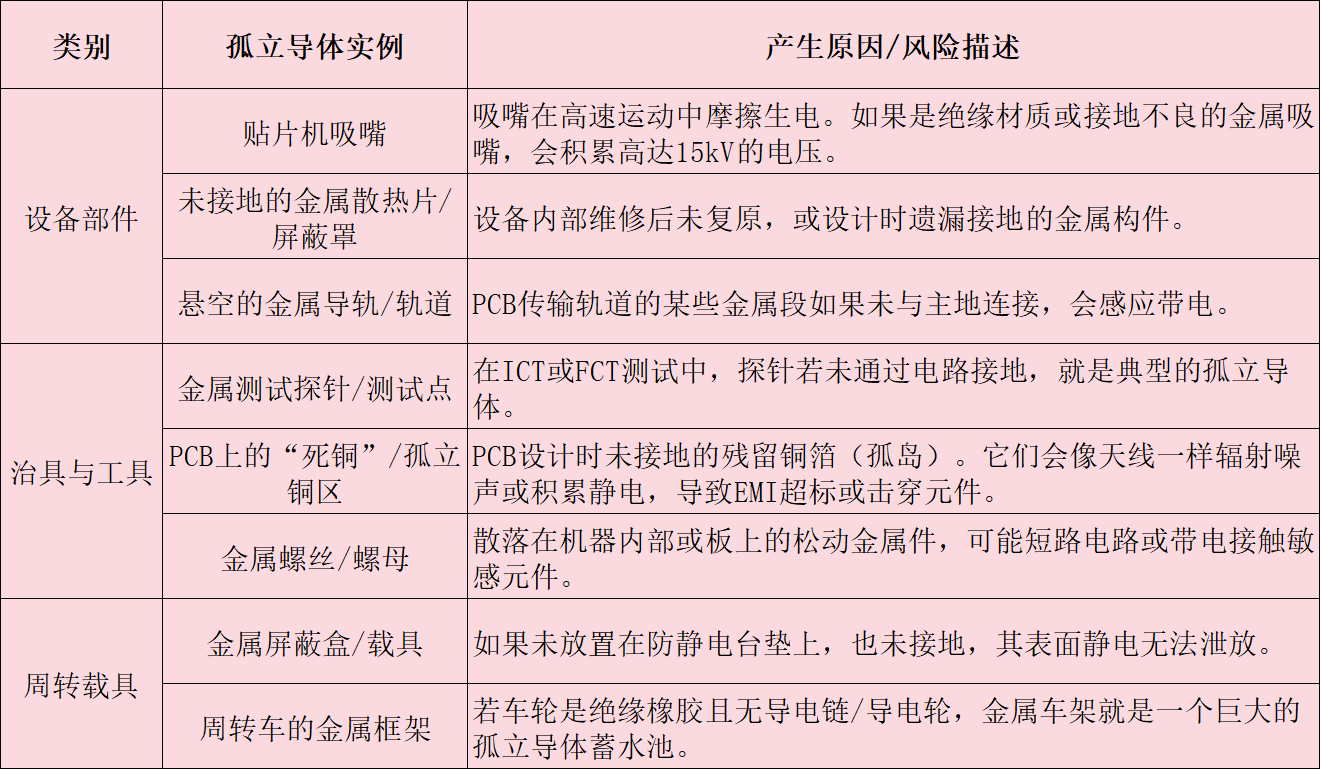

🏭 一、 SMT 贴片车间（高风险区）

SMT车间自动化程度高，摩擦和运动部件多，极易产生孤立导体。

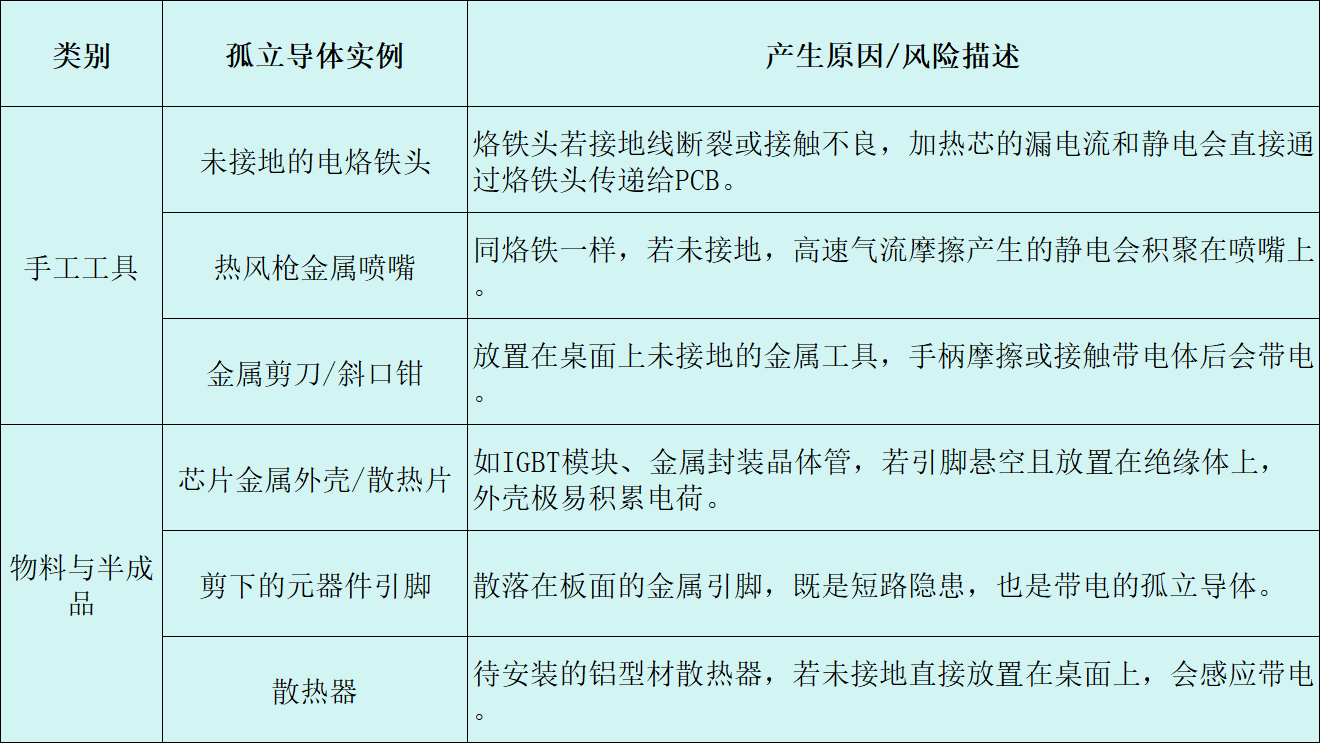

🔌 二、 DIP 插件与焊接车间

此区域涉及大量人工操作和手工工具，人为因素导致的孤立导体较多。

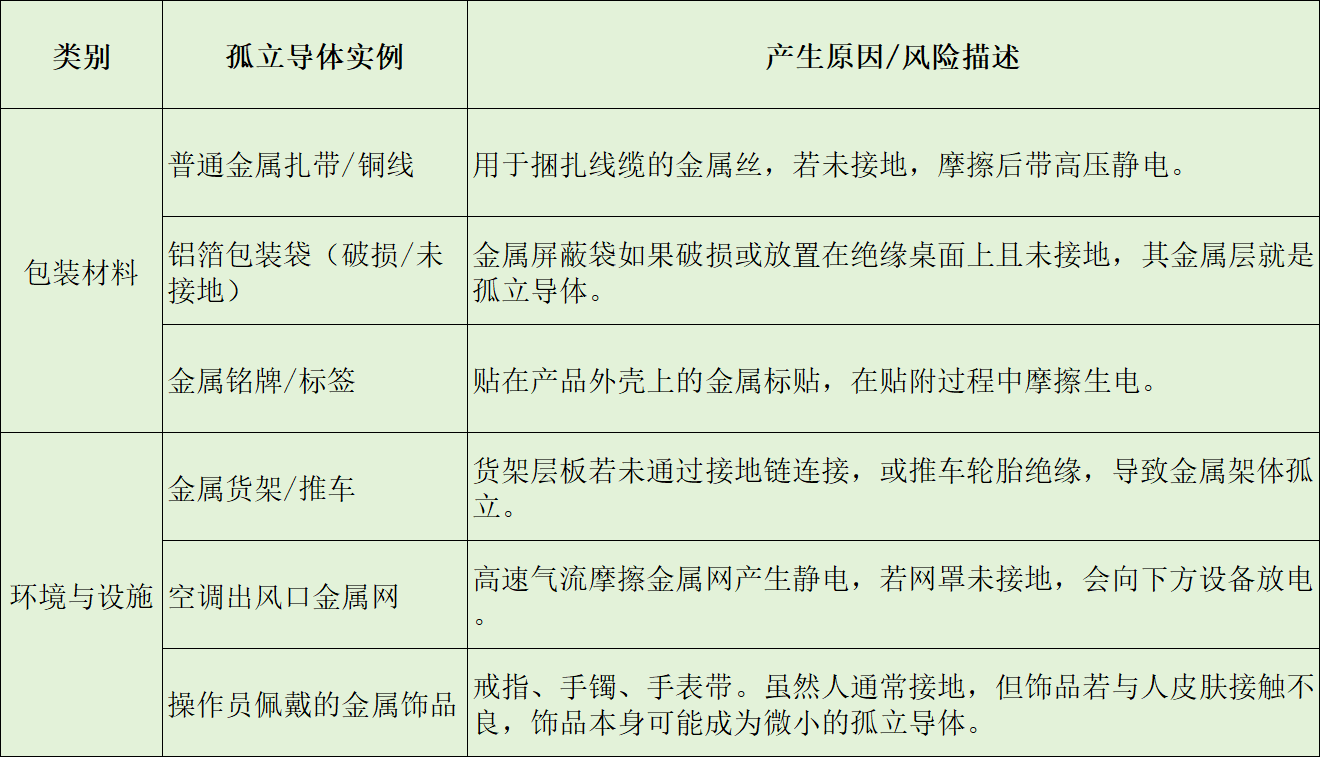

📦 三、 组装与包装车间

此区域物料流转快，包装材料是主要风险源。

四、 孤立导体的管理与控制措施

针对上述清单，建议采取以下“三步走”策略：

1. 1、识别与检测
   • 工具：使用接触式静电压表或非接触式静电场测试仪。
   • 标准：根据ANSI/ESD S20.20，孤立导体表面的静电电压应控制在 35V 以下（针对极敏感器件）或 100V-200V 以下（视具体产品敏感度而定）。
   •

2. 2、消除与连接（首选）
   • 接地：尽可能使用软铜线、接地夹将金属货架、设备外壳、金属治具连接到公共接地点（硬接地，电阻<1Ω）。
   • PCB设计优化：在CAM工程阶段，删除PCB设计中的“死铜”孤岛，或将其通过过孔连接到地网络。
   •

3. 3、中和（次选）
   • 离子中和：对于确实无法接地的孤立导体（如正在运动的金属部件、绝缘体表面的金属涂层），必须在其附近安装离子风机或离子棒，利用正负离子中和电荷。

特别提醒：
在DIP和组装段，“浮空的金属散热器”和“未接地的烙铁”是最容易被忽视但危害最大的两个孤立导体，建议作为每日点检的重点项目。

定义说明

必要孤立导体：工艺必须使用、设备自带、无法拆除、结构限制无法接地的裸露金属，属于合规留存，需受控管理。

非必要孤立导体：生产非必需、可随时移除、杂物类金属，禁止存放于EPA静电防护区，必须清理收纳。

统一判定标准：所有悬空、无接地、无等电位连接、悬浮状态的金属构件均属于孤立导体；安全隔离标准≥30cm，不足距离必须配置离子风中和。

配套内审总结话术（直接背诵）

1、必要孤立导体管控：建立台账识别、定点存放、保持≥30cm安全距离、无法接地采用离子风中和、定期点检确认。

2、非必要孤立导体管控：全部清理出EPA静电防护区、集中导电容器收纳、每日工位清零、禁止滞留作业区。
