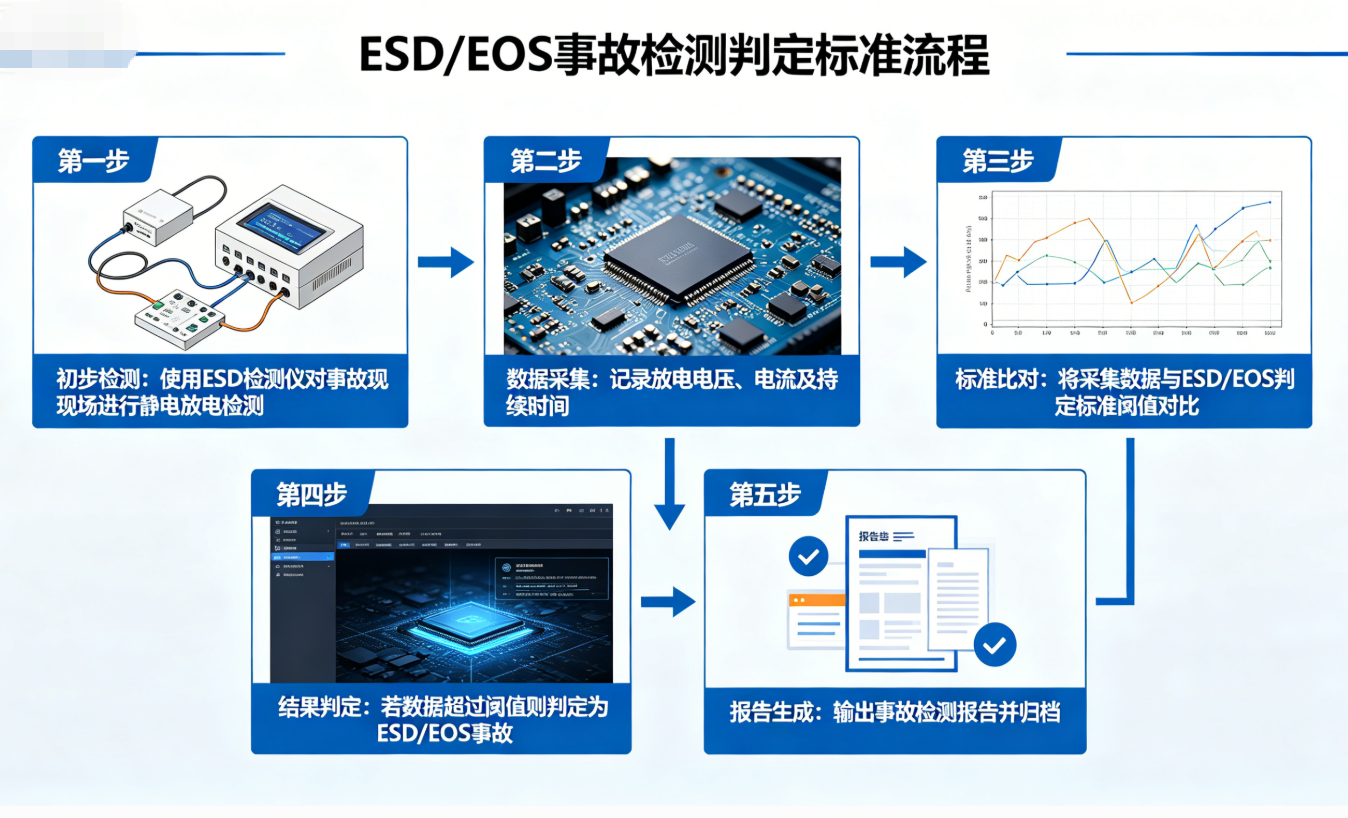

一、ESD/EOS 事故判定标准 SOP 流程（步骤版）

第 1 步：不良品接收与信息登记

1. 登记：机型、工位、不良比例、失效现象、发生时间
2. 收集：作业人员、设备、包装、操作习惯
3. 封存不良品 + 同批次良品，禁止随意通电拆解

第 2 步：裸眼 + 显微镜外观检查（最快初判）

有以下现象 → 直接判 EOS

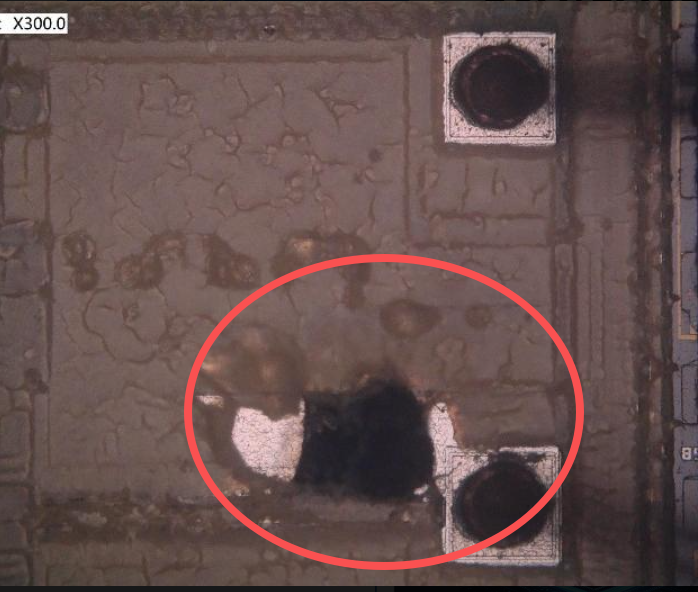

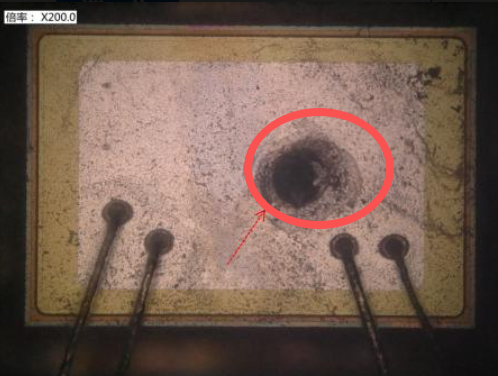

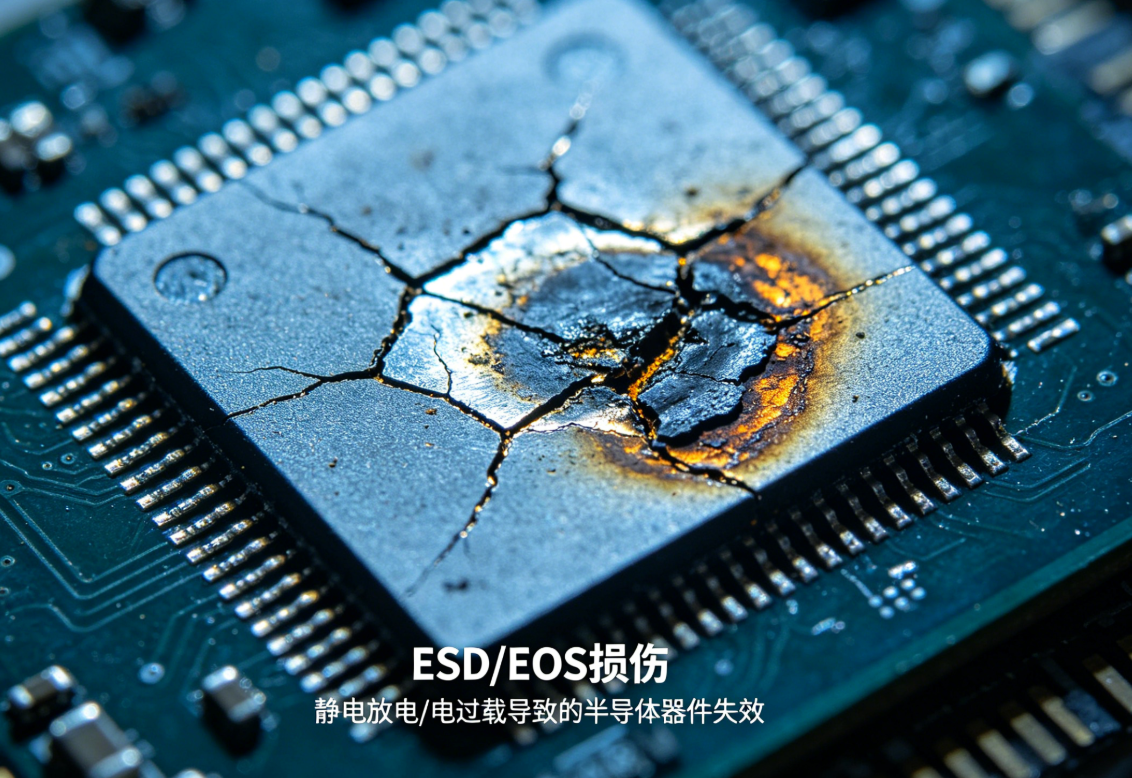

• 芯片 / PCB 发黑、碳化、烧糊、鼓包、裂纹\   引脚碳化发黑、封装烧糊鼓包、PCB 铜箔烧断、基板发黑、树脂碳化
• 引脚熔蚀、铜箔烧断、封装起泡变形

有以下现象 → 疑似 ESD

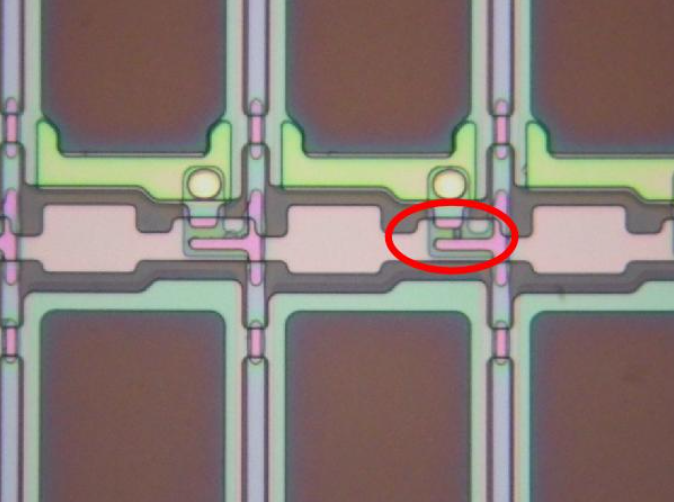

• 外观无明显烧损，微小针孔、局部白点、金属走线微熔断、栅极斑点、封装细微裂纹
• 功能间歇性失效、偶尔重启、偶发死机

外观无任何异常

第 3 步：基础电性测试（对比良品）

在线 / 离线电性测试

1. 静态阻值：各引脚对地二极体值、阻抗比对
2. 待机电流、工作电流、漏电流测试
3. 电源端口、IO 端口、时钟端口参数比对

判定特征

• 对比良品：功耗偏大、漏电偏大、IO 口阻抗异常、开路 / 短路 ,特征：间歇性死机、低温正常高温异常、偶发重启 →仅漏电变大、参数漂移、时好时坏 → 倾向 ESD
• 端口短路、开路、完全无功能 → 倾向 EOS / 重度 ESD

2. I-V 曲线比对
   用半导体参数仪 / 曲线仪，对比良品与失效件的 I-V 特性：

• ESD：曲线轻微漂移、漏电流变大
• EOS：曲线直接击穿、短路、截止区严重偏移

第 4 步：工况复现测试

1. 高低温循环（-20℃～60℃）老化
2. 电压上下拉偏测试
3. 震动、开关机反复插拔

• 温变后频繁失效 → ESD 隐性损伤
• 一上电直接烧毁 → EOS

故障复现测试

1. 高低温循环
   ESD 隐性损伤在温变下容易暴露失效。
2. 电压拉偏测试
   偏高电压供电，诱发过应力失效，区分 ESD 还是 EOS。
3. 静电注入复测
   按 IEC 61000-4-2 等级重新打 ESD，复现同款故障即可定性。

第 5 步：现场环境 & 工况溯源（找根因关键）

1. 车间温湿度：RH＜40% 极易 ESD
2. 测试人体静电、桌面、设备外壳静电电压
3. 检测工位接地、防静电手环、桌垫接地电阻
4. 检测 PE 地 / 防静电地等电位差（有压差必出 EOS）
5. 查是否存在：带电插拔、电源反接、乱接线、热插拔

第 6 步：实验室专业失效分析（最终定案）

1. SEM 扫描电镜
   看微观熔丝、金属熔融、栅氧击穿点，精准锁定 ESD 击穿位置。
2. EDX 能谱分析
   分析烧毁区域元素，判断是否过流高温碳化（EOS 典型）。
3. OBIRCH 微光定位
   定位芯片内部漏电点、微击穿点，适合隐性 ESD 失效。
4. EMMI 微光显微镜
   捕捉微弱发光点，找到 ESD 漏电通道、栅氧击穿位置。
5. 切片分析
   剖切面看内部金属层熔化、介质层烧穿，区分 ESD 单点击穿 / EOS 大面积热损伤。

第 7 步：最终定性 + 出具报告 + 整改闭环

1. 明确结论：ESD 损伤 / EOS 过应力损伤 / 其他失效
2. 给出根因：人员、环境、设备、接地、操作流程
3. 制定整改：防静电管控、接地整改、作业规范、增加防护器件
4. 跟踪批次良率，验证整改有效

二、快速判定对照表（现场直接套用）

快速区分 ESD / EOS 判定口诀

• 外观微小白点、时好时坏、难复现 → ESD
• 发黑碳化、鼓包烧裂、永久损坏 → EOS
• 环境静电高、无接地、干燥环境 → 多为 ESD
• 电源异常、热插拔、接反、地电位差 → 多为 EOS
