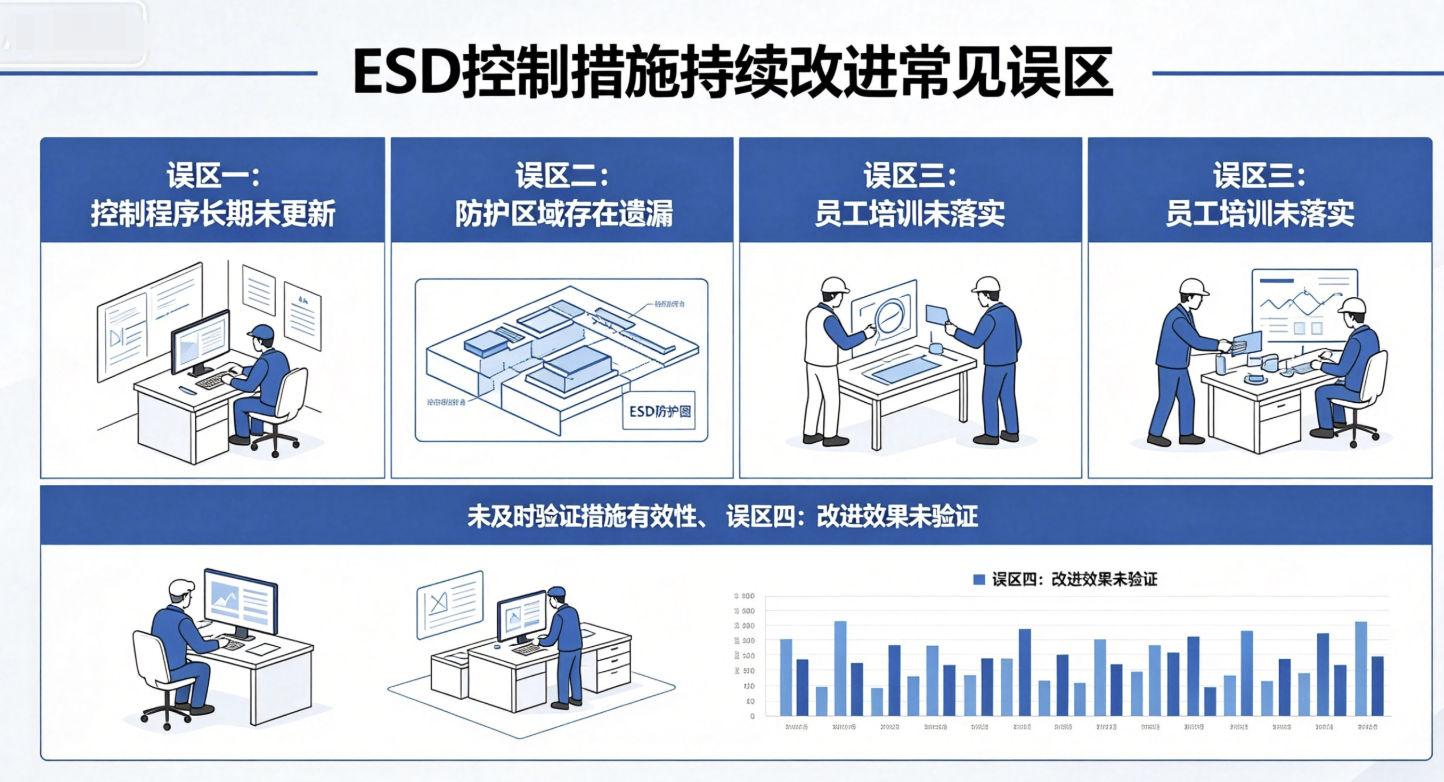

在ESD控制措施的持续改进中，常见的误区主要集中在“重硬件轻管理”、“过度依赖单一手段”以及“数据解读错误”。以下是具体误区及规避方法：

1. 误区：认为“装了”就等于“有效了”（忽视维护与衰减）

   • 表现：铺设了防静电地板或台垫后，就再也不进行定期电阻测试，忽略了材料老化、磨损、表面污染导致的性能衰减。

   • 规避：严格依据 ANSI/ESD S20.20Clause 7.4 制定符合性验证计划，对地板、台垫、工具等进行定期（如日/周/月）阻抗或电阻测试并记录，一旦超标立即更换或清洁。

2. 误区：过度依赖离子化器，忽视源头绝缘体管理

   • 表现：遇到工艺必需的绝缘体（如托盘、瓶身），不加甄别就直接上离子风机，且不定期校验平衡电压和衰减时间。

   • 规避：优先尝试“替代”（改用耗散材料）或“移除”；必须使用绝缘体时再配置离子化器，并依据 ANSI/ESD S20.20 Clause 8.3.1 定期验证离子化器性能（通常结合 ANSI/ESD STM3.1），确保其在有效范围内。

3. 误区：人员接地“形式化”（佩戴但不导通，或电阻过大）

   • 表现：员工佩戴腕带但不扣紧、与皮肤无接触，或使用鞋具但地面已失效，且仅靠“目视检查”而不做电性能测试。

   • 规避：实施每日上岗前的腕带测试仪自检（含回路电阻测试，如 <3.5×10^7 Ω），对鞋/地板系统按 ANSI/ESD STM97定期测试。有条件可引入在线腕带监控报警系统。

4. 误区：包装只看出厂标称，不做入厂确认

   • 表现：采购了标称“防静电”的袋子或托盘，直接上线使用，未验证其屏蔽性能或电阻值是否符合 IEC 61340-5-3/ ANSI/ESD S541要求。

   • 规避：建立包材入厂抽检机制（如测试表面电阻、屏蔽衰减值），确保供应链物料持续满足敏感度等级要求。

5. 误区：改进时只盯个别点，忽略“等电位连接”系统性

   • 表现：单独处理了工作台接地，但货架、移动推车、设备外壳未连到同一接地点（ABP），存在电位差风险。

   • 规避：绘制工厂 ESD 接地系统图，确保所有导体性 ESD 控制物品、金属设备都可靠连接到公共接地点，并定期测量点对点电阻。

6. 误区：数据无趋势分析，为了测试而测试

   • 表现：积累了大量测试记录（如腕带测试单），但不分析失败率高的工位、班次或供应商，错失改进机会。

   • 规避：建立简单的 ESD 数据看板，统计各区域/工位的合规率趋势，将 ESD 失效纳入质量例会，驱动根本性纠正措施（CAPA）。




     一、体系认知类误区

     误区 1：通过 ANSI/ESD S20.20 认证 = ESD 管控已到位，无需持续改进

     很多企业拿证后就固化流程、不再复盘，认为每年年审过关就行，忽略产线工艺变更、新物料、新员工带来的静电风险。

     规避方法
     1. 把 S20.20 当成基础底线，而非终点；
     2. 建立年度 ESD 管理评审，结合产线改版、新材料导入、客诉不良数据同步更新管控要求；
     3. 每季度做一次 ESD 体系内部审核，不只查记录，更查现场落地执行。

     误区 2：ESD 只靠硬件（手环、地板、台垫），忽略人员意识和作业规范

     以为配齐防静电装备就万事大吉，不做岗前培训、不约束作业行为，人员随意裸拿敏感器件、跨区作业。

     规避方法
     1. 建立分层培训：新员工岗前必考、老员工年度复训、班组长专项 ESD 稽查培训；
     2. 制定明确静电作业红线：敏感器件禁止裸手接触、禁止跨 ESD 分区流转、离岗必须摘手环等；
     3. 日常现场巡检抓拍违规行为，纳入绩效考核。

     二、硬件设施管控误区

     误区 3：防静电地面 / 台垫铺设后，从不做定期检测

     认为铺一次永久有效，忽略老化、磨损、受潮、污染导致表面电阻超标，形同虚设。

     规避方法
     1. 制定周期检测：台垫、地面、周转箱每月抽检，年度全检；
     2. 建立设备台账，记录阻值、检测日期、责任人，超标立即更换 / 翻新；
     3. 禁止在防静电台垫上铺设普通胶垫、纸张绝缘层，破坏泄放路径。

     误区 4：静电手环随便佩戴，不校验、混用、带病使用

     员工手环断线、接触不良、佩戴松散仍照常作业，手环测试仪只装不用、长期不校准。

     规避方法
     1. 强制每班上岗前手环自测，无测试记录不准上岗；
     2. 手环专人专用，禁止交叉混用，破损、老化即时报废；
     3. 手环测试仪、表面电阻仪定期送计量校准，确保检测数据可信。

     误区 5：只关注操作人员，忽略设备、工装、包装静电

     只管人不带电，忽视贴片机、治具、托盘、包装袋、普通纸箱产生的摩擦静电。

     规避方法
     1. 所有接触敏感器件的工装、治具、周转托盘全部纳入 ESD 管控，定期测阻值；
     2. 禁用普通气泡袋、普通纸箱包装静电敏感物料，统一使用防静电袋、导电箱、防潮防静电包装；
     3. 生产设备可靠接地，设备机架、金属工装统一等电位接地。

     三、环境与分区管控误区

     误区 6：温湿度不管控，只靠自然环境

     低湿环境（冬季、干燥车间）静电极易累积，很多企业不做加湿、不监控温湿度。

     规避方法
     1. 静电敏感车间严控湿度：40%～60%RH，低于 40% 开启工业加湿；
     2. 安装温湿度在线监控，超限报警，留存历史数据用于追溯；
     3. 干燥季节增加地面、台垫除尘保湿清洁频次，减少摩擦起电。

     误区 7：ESD 分区划分模糊，无隔离、无标识

     作业区、普通区、敏感器件区混在一起，人员物料随意流动，无警示标识、无门禁约束。

     规避方法
     1. 清晰划分 ESD 防护区、缓冲区、非防护区，地面标线、挂牌警示；
     2. 防护区实行准入管理，外来人员进入必须佩戴防静电装备、由专人引导；
     3. 物料实行分区流转，禁止非防静电物料带入防护区。

     四、检测与持续改进误区

     误区 8：只做定期检测，不做失效分析与闭环整改

     每次检测只记录数据，超标不溯源、不整改、不追踪，问题长期积压。

     规避方法
     1. 建立 ESD 问题PDCA 闭环：发现超标→原因分析→整改措施→验证效果→标准化固化；
     2. 关联产线不良率、客诉、返工数据，把静电不良和 ESD 管控失效做关联分析；
     3. 建立年度 ESD 改进课题，比如高风险工位专项优化、老旧防静电设施更新换代。

     误区 9：照搬别家企业 ESD 标准，不结合自身产品风险

     盲目套用大厂流程，不按自身元器件静电敏感度（HBM/MM/CDM 等级）分级管控，过度管控或管控不足。

     规避方法
     1. 先梳理物料静电敏感等级，按高、中、低风险分级制定管控等级；
     2. 高敏器件单独设立专用防静电作业台、专用周转器具、限定专人操作；
     3. 定制适配自身产线的 SOP，不生搬硬套通用模板。

     五、管理执行误区

     误区 10：ESD 归单一部门管，生产、工程、品质、行政脱节

     只由安环 / 行政或品质单独负责，生产车间不配合、工程不改工艺、采购随便选低价防静电耗材。

     规避方法
     1. 成立跨部门 ESD 小组：品质牵头、生产 / 工程 / 采购 / 行政共同参与；
     2. 采购准入：防静电耗材（手环、台垫、周转箱）必须符合 ESD 标准，先送检再批量采购；
     3. 将 ESD 执行情况纳入车间、班组长月度绩效，从制度倒逼落地。

1. •


     《ESD 持续改进优先排查清单》

     这份清单按照 “新手起步 → 体系运行但波动 → 准备过审/高阶优化”​ 三个成熟度阶梯来设计。你可以直接对照你们目前的阶段，勾选重点排查项。

     📋 ESD 持续改进优先排查清单

     第一阶段：基础合规期（新手起步 / 刚建体系）

     目标：消灭“硬伤”，确保底线不破

     排查维度	关键动作	常见致命伤（Yes/No）	改进优先级
     人员接地​	抽查腕带佩戴规范性 & 皮肤接触	❌ 戴在衣服袖口上 ❌ 松垮不贴合	🔴 极高
     接地系统​	目视检查 EPA 内所有金属件（设备/货架）	❌ 设备未接地 ❌ 接地线断裂/虚接	🔴 极高
     包装断点​	检查仓库到产线的转运容器	❌ 使用普通塑料箱转运 PCBA ❌ 拆掉屏蔽袋直接上产线	🔴 极高
     绝缘体管理​	扫描工作台面	❌ 普通塑料文件夹、普通胶带 ❌ 作业指导书纸张紧贴电路板	🟠 高










     ✅ 本阶段改进口诀：“先保通，再求好”。先把回路打通，再谈精度。

     ---

     第二阶段：稳定波动期（已有体系，但不良率忽高忽低）

     目标：数据说话，消灭“假动作”和“衰减”

     排查维度	关键动作	常见隐形雷区（Yes/No）	改进优先级
     测试有效性​	复核测试仪器 & 方法	❌ 万用表电池没电仍在使用 ❌ 测试探头接触不良	🟠 高
     耗材衰减​	抽检老旧台垫/地板/鞋具电阻	❌ 台垫表面电阻 >10¹² Ω（已失效） ❌ 防静电鞋穿洗超过规定次数	🟠 高
     离子风机​	查平衡电压 & 衰减时间记录	❌ 从未校验过 ❌ 风扇堵了一半灰尘仍开着	🟡 中
     培训效果​	随机抽问操作员（非班长）	❌ 不知道什么是孤立导体 ❌ 不知道腕带坏了找谁	🟡 中







     ✅ 本阶段改进口诀：“用数据找漏网之鱼”。重点抓定期验证（Clause 7.4）的真实性和趋势分析。

     ---

     第三阶段：卓越审厂期（准备 ANSI/IEC 认证或客户严苛审核）

     目标：体系闭环，体现“持续改进”的证据链

     排查维度	关键动作	审核高频痛点（Yes/No）	改进优先级
     CAPA 闭环​	查看 ESD 不合格（如腕带测试失败）的处理记录	❌ 只有测试记录，没有后续的《纠正措施报告》 ❌ 换了腕带但没分析为什么坏	🟡 中
     Tailoring 合理性​	检查控制计划中的裁剪声明	❌ 写着“参照标准”但没写清楚自己怎么裁 ❌ 敏感度变了（如进入 50V HBM）但计划没更新	🟡 中
     供应链管控​	抽查外购物料（袋子/箱子）的 COC	❌ 供应商换了配方但没通知 ❌ 入厂抽检频率不足	🟢 低
     智能化升级​	评估 ROI（投资回报率）	❌ 还在全靠人眼盯着 ❌ 无法追溯是哪个工位、哪个时间点失效	🟢 低







     ✅ 本阶段改进口诀：“不仅要做对，还要说得清为什么这么做”。重点展示 PDCA 循环。

     ---

     💡 给你一个“马上能用”的快速改进切入点

     如果你现在觉得无从下手，我强烈建议从 “腕带系统回路电阻”​ 开始：

     1. 动作：拿一台校准好的腕带测试仪，随机测 20 个正在作业的工位。

     2. 判定：看读数是否在 < 3.5×10⁷ Ω（ANSI 常用限值）且 >8.0×10⁵ Ω（防短路）。

     3. 结果：

        • 如果有超过 2 个（10%）不合格 → 你们处在 第一阶段，急需抓基础。

        • 如果全部合格，但员工抱怨“经常误报” → 你们处在 第二阶段，需要查仪器和地线。

        • 如果全部合格且稳定 → 你们可以放心往 第三阶段​ 走了。
