工厂ESD接地系统实施与操作标准作业程序

1. 接地系统的“三权分立”：定义与电气特性

在电子工厂中，接地不仅仅是把线埋入地下，而是要建立一个等电位系统。我们需要明确区分三种不同的接地路径，严禁混淆。

接地类型	符号	颜色代码(建议)	核心功能	关键电气参数
安全保护地	PE	黄绿双色	保命。防止设备漏电导致人员触电。	低阻抗，直接导通，无电阻限制。
静电泄放地	ESD	绿色 或 黑色	保产品。泄放静电荷，防止ESD损伤。	必须串联 1MΩ 电阻（限流保护）。
设备工作地	FE	黄色 或 蓝色	保信号。为电路提供零电位参考点，抗干扰。	独立于PE，但在总汇流排处单点连接。

核心原则：

• 严禁将ESD地线直接连接到电源插座的地线孔（PE），除非经过等电位汇流排。
• 严禁在ESD接地回路中不使用1MΩ限流电阻（人体接触部分）。

---

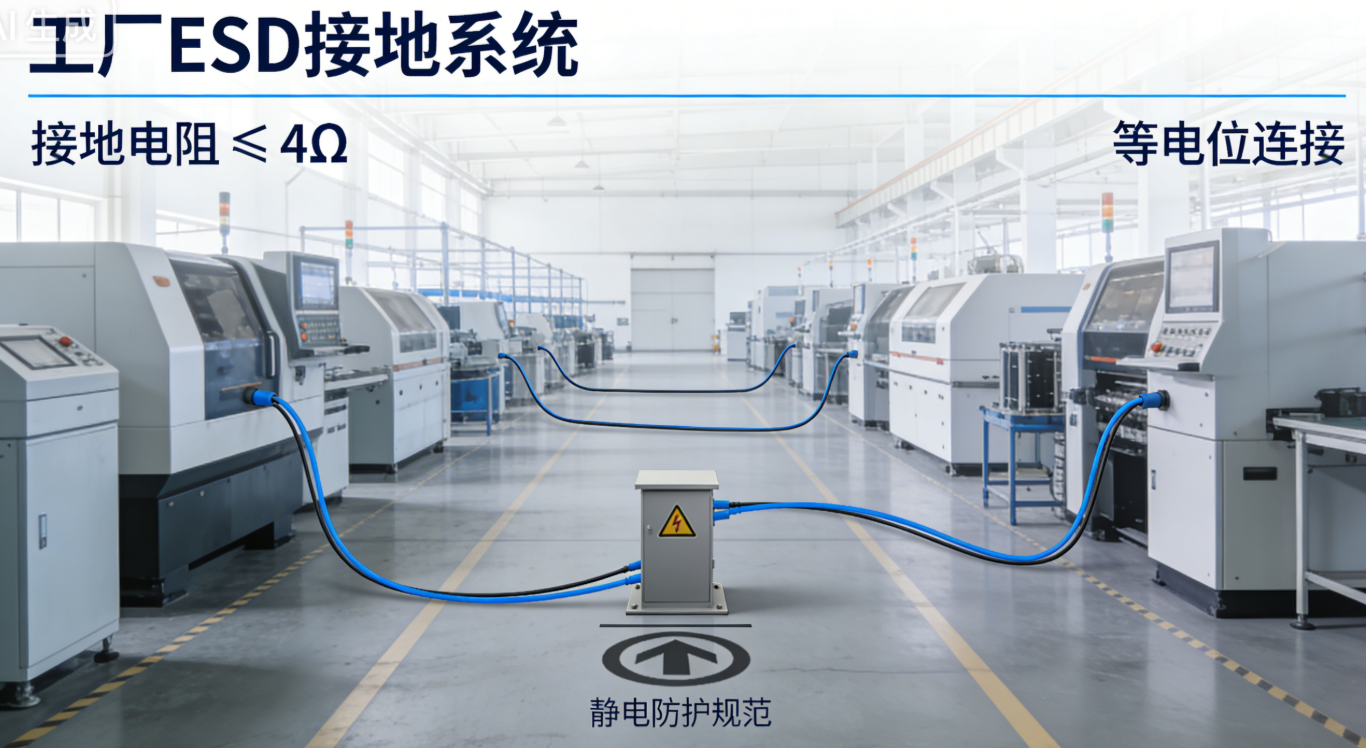

2. 接地系统的物理架构：从大地到指尖

一个合格的ESD接地系统通常采用**“网格化等电位连接”**。

• 一级连接（大地引入）：
  • 工厂建立独立的接地体或共用接地体，接地电阻 R ≤ 4Ω（精密电子厂建议 R ≤ 1Ω）。
  • 从接地体引出铜排至车间配电柜。
• 二级连接（车间干线）：
  • 在车间内设置ESD公共接地点，通常是一根铜带或铜排，沿着产线铺设。
  • 该铜排必须与建筑物的主接地端子板可靠连接。
• 三级连接（设备支线）：
  • 工作台、货架、设备通过支线连接到二级铜排上。

---

3. 各类对象的详细接地规范

A. 人员接地

人体是最大的静电源，必须通过“软接地”方式泄放静电，以防触电。

• 有线手腕带：
  • 连接方式：手腕带 -> 螺旋线 -> 1MΩ电阻（内置） -> 香蕉插头 -> 插座盒 -> 接地干线。
  • 操作规范：必须紧贴皮肤，严禁戴在衣袖外。每日上岗前必须通过手腕带测试仪，确保电阻在 0.8MΩ - 1.2MΩ 之间。
• 防静电鞋/脚跟带：
  • 连接方式：人体 -> 鞋/脚跟带 -> 防静电地板 -> 铜箔网格 -> 接地端子。
  • 电阻要求：系统电阻（人体+鞋+地）应控制在 7.5×10⁵Ω - 3.5×10⁷Ω。
  • 注意：必须配合防静电地板使用，在普通水泥地上无效。

B. 工作台

工作台是ESD防护的核心单元，需同时处理“硬接地”和“软接地”。

• 防静电台垫：
  • 材质：静电耗散材料（表面电阻 10⁶-10⁹Ω）。
  • 接地方法：台垫背面有两个按扣。
    • 串联法：使用扣式接地线，将相邻的两个台垫串联起来，最后通过一根主线接入接地插座。
    • 独立法：每个台垫独立接入接地母线（推荐用于高敏感区域）。
  • 关键：台垫接地线必须包含 1MΩ 电阻。
• 金属桌架：
  • 接地方法：使用金属编织带或粗导线，直接将金属框架连接到安全保护地或ESD公共接地点（硬接地，无电阻）。
  • 目的：消除金属导体上的静电感应，并防止漏电。

C. 生产设备与仪器

• 大型设备（贴片机、回流焊）：
  • 外壳：通过电源线的三芯插头连接至安全保护地。
  • 内部ESD部件：设备内部接触PCB的轨道、导轨，应通过专用接地螺栓连接至车间的ESD接地干线。
• 小型仪器（烙铁、测试仪）：
  • 电烙铁：烙铁头必须接地。使用万用表测量烙铁头对地电阻，应 < 2Ω。
  • 测试仪器：外壳接安全地；如果是手持探头，探头地线应接ESD地。

D. 流水线与货架

• 流水线：
  • 金属机架：多点接地，连接到安全地。
  • 皮带/传送带：如果是普通皮带，摩擦会产生高压静电。必须安装离子风棒中和电荷，或者使用导电皮带并接地。
  • 接地夹：在流水线的入口和出口处，应设置接地链条或碳刷，与PCB板接触，泄放板上的电荷。
• 货架：
  • 要求：金属货架必须接地。
  • 方法：使用黄绿双色线或绿色线，将货架的立柱与车间的ESD接地干线连接。
  • 层板：如果层板是金属的，必须确保层板与立柱导通（去除接触面的漆层或使用齿形垫圈）。

E. 移动设备（推车、叉车）

这是ESD管理的“盲区”，必须重点管控。

• 防静电推车：
  • 导电轮：必须使用导电轮（电阻 < 10⁶Ω）。
  • 接地链：车架上应悬挂接地链或导电橡胶条，拖地而行，实时泄放静电。
  • 停靠接地：当推车停靠在工位进行作业时，必须使用带有鳄鱼夹的接地线，将车体金属部分夹在工位的ESD接地端子上，实现“等电位连接”。
• 叉车：
  • 在进入EPA区域前，必须套上防静电防滑套，并确保叉齿接地。

---

4. 接地线的颜色与标识管理

为了防止电工接线错误，建议执行严格的颜色管理：

• 黄绿双色线：专用于安全保护地。连接设备外壳、金属框架。
• 绿色线：专用于ESD静电地。连接台垫、手腕带插座、货架、推车接地点。
• 黄色线：专用于设备工作地（信号地）。

标识：

• 所有接地插座旁必须张贴“ESD接地”或“安全地”标签。
• 接地干线铜排上，每隔1米应张贴黄底黑字的接地标识。

---

5. 常见接地错误与整改

• 错误1：串联过多
  • 现象：一条接地线串联了5-6个台垫。
  • 后果：一旦中间某处断开，后面的台垫全部失效且无法察觉。
  • 整改：一条接地支线串联台垫不得超过2-3个，或者直接采用独立接地。
• 错误2：鳄鱼夹乱夹
  • 现象：将接地线随意夹在桌腿的油漆面上。
  • 后果：油漆是绝缘体，导致接地断路。
  • 整改：必须夹在裸露的金属处，或使用专用的接地螺栓/插座。
• 错误3：地线共用零线
  • 现象：为了省事，将ESD地线接到电源插座的零线上。
  • 后果：零线带有电压（通常有几伏到几十伏），会直接击穿敏感元器件。
  • 整改：严禁零地混用！必须铺设独立的接地干线。

---

6. 检测与验证标准

建立“日检、周检、月检”制度。

检测对象	检测项目	标准值	频率	工具
手腕带	对地电阻	0.8MΩ - 1.2MΩ	每日	手腕带测试仪
台垫/地板	系统电阻	1.0×10⁶Ω - 1.0×10⁹Ω	每周	表面电阻测试仪
接地干线	对地电阻	< 4Ω (总接地) < 1Ω (支线)	每月	接地电阻测试仪
设备外壳	导通性	< 0.1Ω	每月	万用表/毫欧表
离子风机	平衡电压	< ±35V	每周	静电场测试仪

结语：
接地是ESD防护的基石。只有当所有人员、设备、物料都处于同一个“等电位”系统中时，静电才能安全地“流”向大地，而不是“跳”向产品。请各位务必严格按照本规范执行。
