实施ESD（静电放电）防护体系是一个系统工程，不仅仅是买几个防静电手环那么简单，而是需要从“人、机、料、法、环”五个维度进行全方位管控。

结合最新的行业标准和实战经验，我为你梳理了实施ESD防护体系的5个关键阶段，帮助你从零开始搭建合规的防护网：

🏗️ 第一阶段：规划与准备（顶层设计）

在动手买设备之前，先要明确“防什么”和“怎么防”。

1. 组建ESD管理团队：
   • 任命一名ESD管理者代表，负责体系的整体运行。
   • 设立ESD协调员和内审员，明确各自的职责（如谁负责检查接地，谁负责培训）。
2. 界定防护区域（EPA）：
   • 根据工艺流程，识别出哪些区域是静电敏感区（EPA），如生产车间、仓库、实验室等。
   • 明确物理边界，使用黄黑警示线或标识牌将EPA与非EPA区域严格区分。
3. 风险评估与标准选择：
   • 确定产品适用的标准（如ANSI/ESD S20.20或IEC 61340-5-1）。
   • 识别关键风险点，比如哪些工序（如芯片贴装、测试）最容易产生静电损伤。

🛠️ 第二阶段：硬件设施与环境改造（基础设施）

这是投入最大的阶段，核心是建立“等电位”环境，消除电位差。

1. 接地系统（核心中的核心）：
   • 建立独立的防静电接地系统，接地电阻通常要求 <4Ω 或 <10Ω（具体视标准要求）。
   • 确保所有设备、工作台、货架都通过公共接地点（CGP）可靠接地，严禁与电源零线或防雷地线共用。
2. 环境控制：
   • 温湿度管理：静电是湿度的敌人。建议将车间相对湿度控制在 40%-60%RH，温度控制在20-25℃。
   • 地面工程：铺设防静电地板（PVC或环氧树脂），并配合接地铜箔形成等电位面。
3. 工作台与设备：
   • 配置防静电工作台，表面电阻值需在 10⁶-10⁹Ω 之间。
   • 在关键工位安装离子风机，用于中和绝缘体（如塑料外壳）上的静电。

📝 第三阶段：体系文件与人员防护（软件建设）

硬件到位后，需要通过文件和人员管理来确保执行。

1. 建立三级文件体系：
   • 一级文件（管理手册）：明确ESD方针、目标和组织架构。
   • 二级文件（程序文件）：规定《ESD人员进出管理程序》、《设备校准程序》等流程。
   • 三级文件（作业指导书/记录）：具体的《工作台操作规范》、《温湿度记录表》、《设备点检表》。
2. 人员防护装备：
   • 穿戴规范：进入EPA必须穿防静电服、防静电鞋。
   • 手腕带：对于坐姿作业，必须佩戴有线防静电手腕带，并确保接地良好。
   • 包装防护：静电敏感器件必须使用防静电屏蔽袋、导电泡沫或防静电周转箱。

🎓 第四阶段：培训与试运行（全员导入）

设备再好，人不会用也是白搭。

1. 分层级培训：
   • 新员工：入职必须接受ESD基础知识培训（静电原理、危害）。
   • 一线员工：重点培训实操技能，如如何正确佩戴手腕带、如何测试脚环。
   • 管理层：了解ESD合规成本与风险控制。
2. 日常监测与点检：
   • 每日：员工上岗前测试手腕带和防静电鞋，并记录数据。
   • 每周/每月：检查工作台接地、离子风机的平衡电压和消电时间。

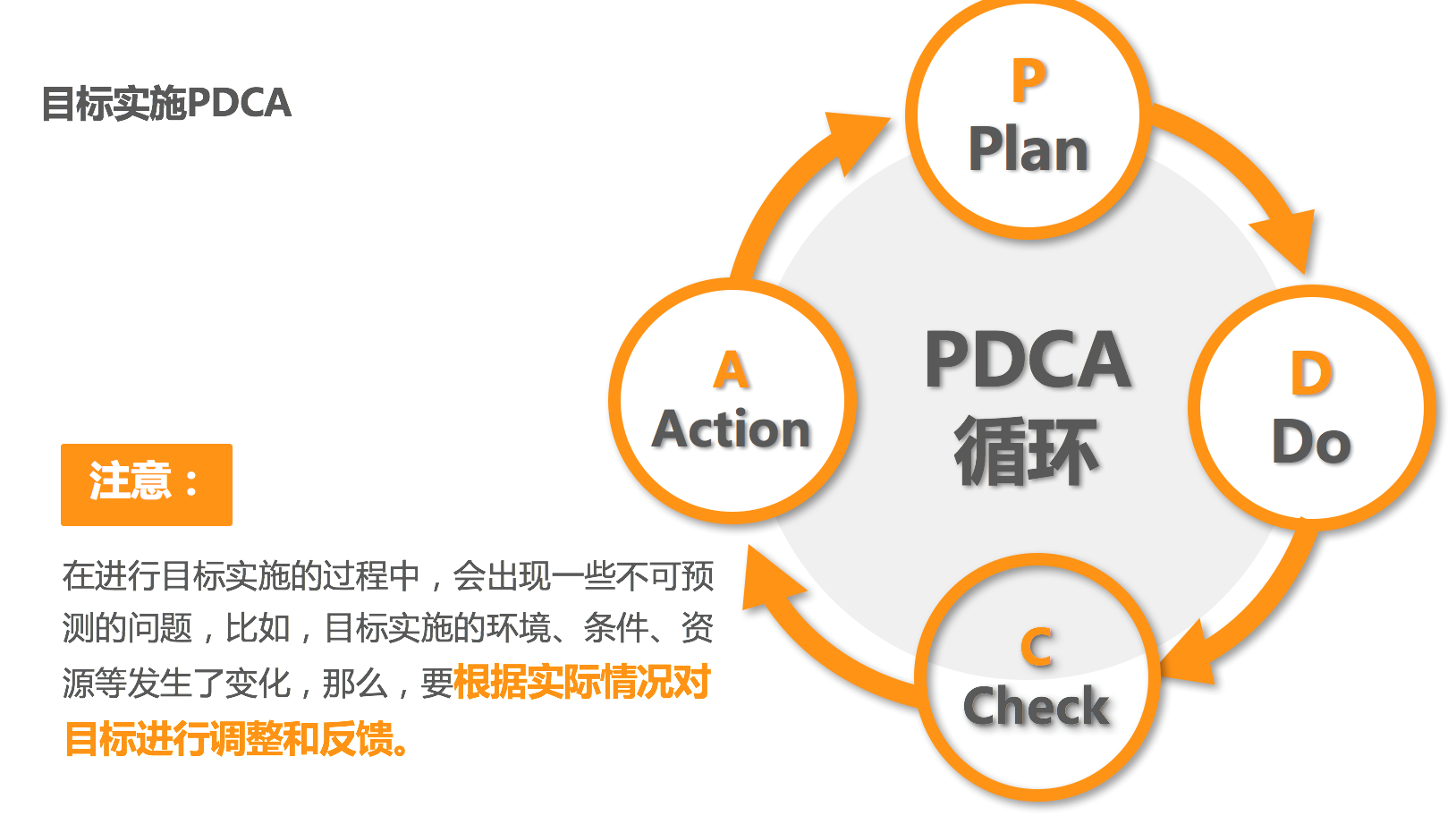

🔍 第五阶段：审核、认证与持续改进（闭环管理）

体系建立后，需要通过审核来验证有效性。

1. 内部审核：
   • 每年至少进行两次内部审核，模拟外部认证机构的检查，发现不符合项并及时整改。
2. 第三方认证：
   • 邀请认证机构（如TÜV、SGS等）进行现场审核。
   • 审核通过后获得证书（通常有效期3年），并每年接受监督审核。
3. 数据驱动改进：
   • 利用数字化手段（如MES系统）实时监控静电数据，对异常数据进行根因分析，不断优化防护策略。

💡 避坑小贴士（实战经验）

• 不要忽视“孤立导体”：EPA区域内不能接地的金属物体（如未接地的设备外壳、普通订书机）是巨大的隐患，必须移除或强制接地。
• 绝缘体是死角：普通塑料、胶带、泡沫在EPA内是禁止出现的，离子风机也吹不掉绝缘体上的静电，只能靠替换为防静电材质。
• 接地线要独立：千万不要把防静电地线直接插在电源插座的地线孔里（除非经过专业评估），最好使用独立的接地母线。

按照这个路径一步步走，你的ESD防护体系就能既符合标准要求，又能真正落地保护产品。
