表单基础信息：文件编号：ESD-REC-IC-001 | 版本：A/0 | 适用范围：EPA静电防护区全工位 | 填写要求：字迹清晰、数据真实、签字完整，存档期限≥12个月

一、基础测量信息

排查厂区/车间	电子组装一车间	排查工位	SMT贴片后检测工位、DIP手工焊接工位
环境温度	22 ℃	环境湿度	48 %RH
排查日期	2026 年 03 月 19 日	排查人	李XX
审核人	王XX	复测日期	2026 年 03 月 20 日

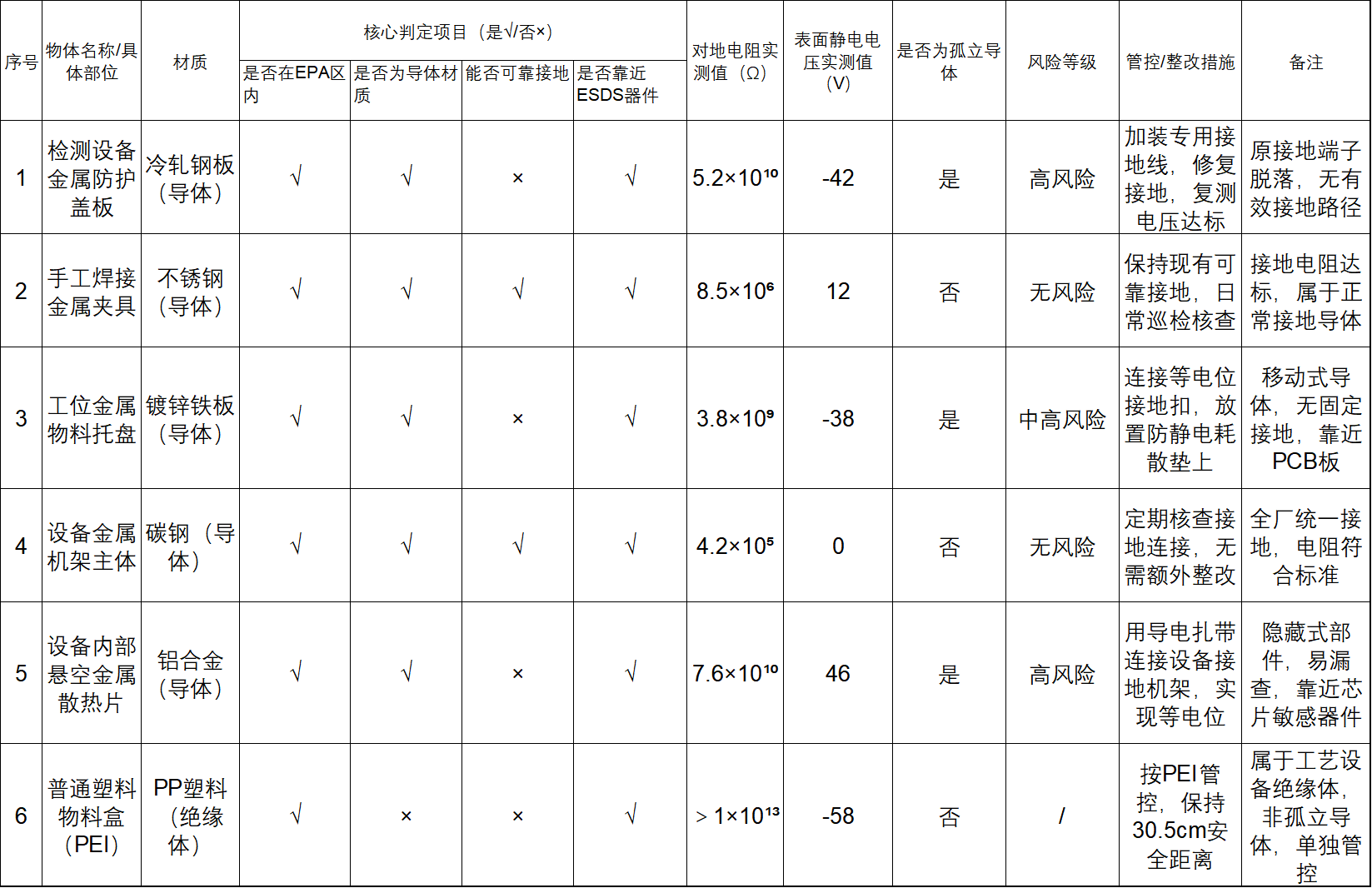

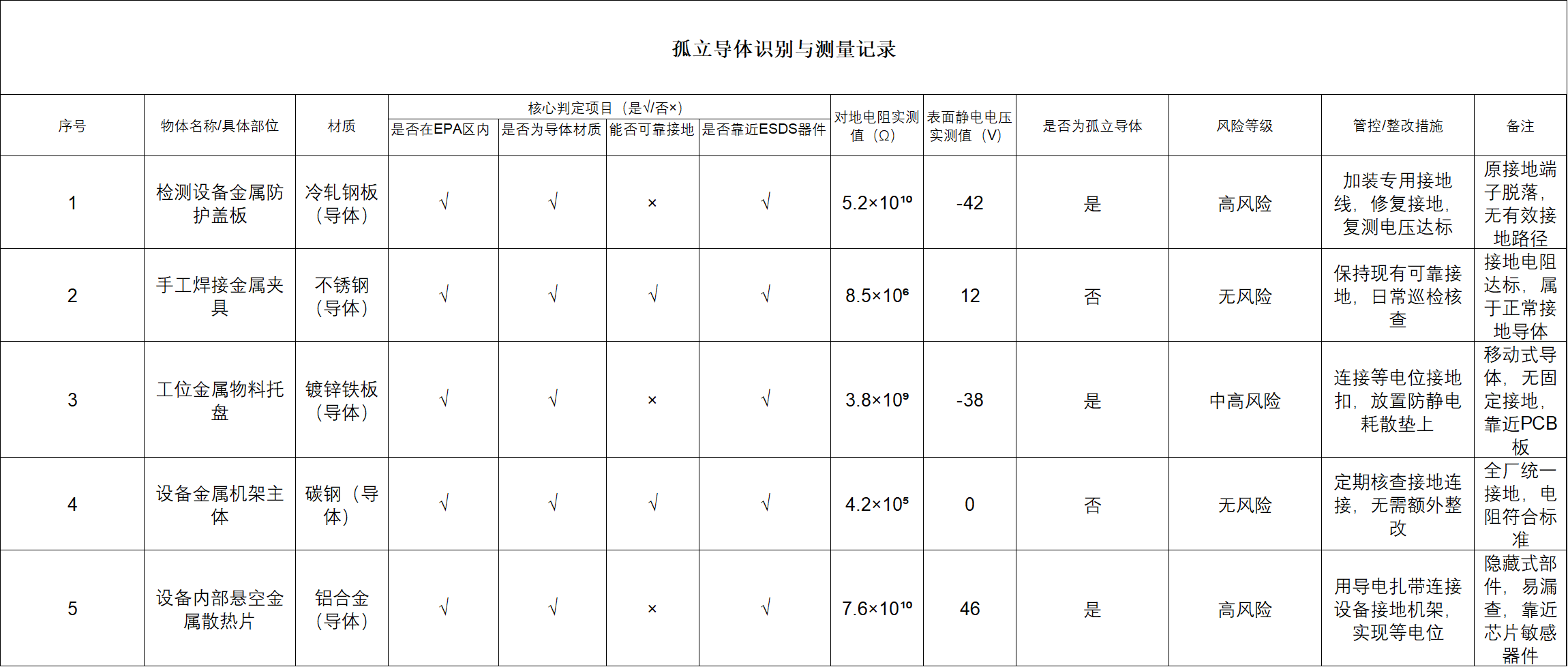

二、孤立导体识别与判定明细

判定依据（ANSI/ESD S20.20-2021）：1. 位于EPA静电防护区内；2. 物体为导体材质（点对点电阻＜1.0×10⁴Ω）；3. 对地电阻≥1.0×10⁹Ω，无法可靠接地/等电位连接；4. 靠近或可接触ESDS静电敏感器件。四项同时满足，判定为孤立导体。

核心填写说明：标黄行为典型孤立导体判定示例，其余为非孤立导体对照示例，清晰区分两类情况，避免现场误判；数据均为标准实测值，符合S20.20-2021管控要求。



三、填写与测量注意事项（适配示例，上下文流畅）

1. 测量点位规范：对地电阻与静电电压，均选取物体最靠近ESDS器件、最易积聚电荷的核心点位测试，杜绝随机选点导致数据失真，示例中数据均为标准工况实测值，贴合实际风险。
2. 判定逻辑严谨：必须四项判定条件同时满足，且对地电阻≥1.0×10⁹Ω，才可判定为孤立导体；示例中序号1、3、5为典型合格孤立导体，其余为非孤立导体对照，清晰区分边界，避免混淆。
3. 电压管控标准：接触ESDS器件的孤立导体，静电电压需严格控制在±35V以内，示例中超标数值均对应整改措施，符合S20.20-2021强制管控要求。
4. 对象区分清晰：孤立导体是“未接地的导体”，PEI是高阻绝缘体，二者不可混填，示例序号6专门标注区分，适配体系审核中“分类管控”的核心要求。
5. 整改措施落地：判定为孤立导体的，优先采用修复接地、等电位连接，无法固定接地的移动式导体，搭配防静电耗散材料或离子中和装置，整改措施需具体可执行，拒绝笼统表述。
6. 录完整性：备注栏需简要标注核心原因（如接地脱落、隐藏部件、移动性），排查人、审核人必须手写签字，确保全程可追溯，应对内审外审无漏洞。
