ESD防静电配备检测仪器设备有哪些

作者:😃思研

2025-11-22

ESD 防静电体系的检测仪器设备,核心是覆盖 “材料 / 器件静电性能、接地 / 等电位、离子中和效果、环境参数、人员防护装备” 五大关键维度,确保所有防静电措施可量化、可验证,同时满足 ANSI/ESD S20.20、IEC 61340-5-1 等认证的检测要求。以下是按 “检测对象 + 仪器类型 + 核心参数 + 适用场景” 的分类详解,附实操说明:

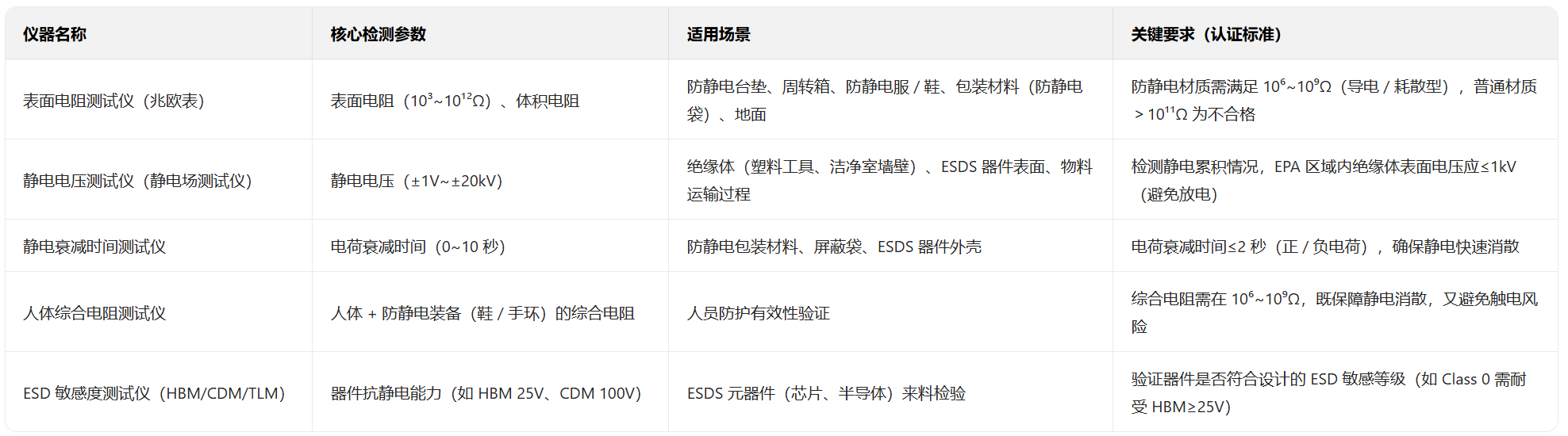

一、材料 / 器件静电性能检测仪器(验证防静电材质是否合格)

用于检测工作台面、周转箱、包装材料、ESDS 器件等的静电相关参数,避免 “材质不达标导致防护失效”。

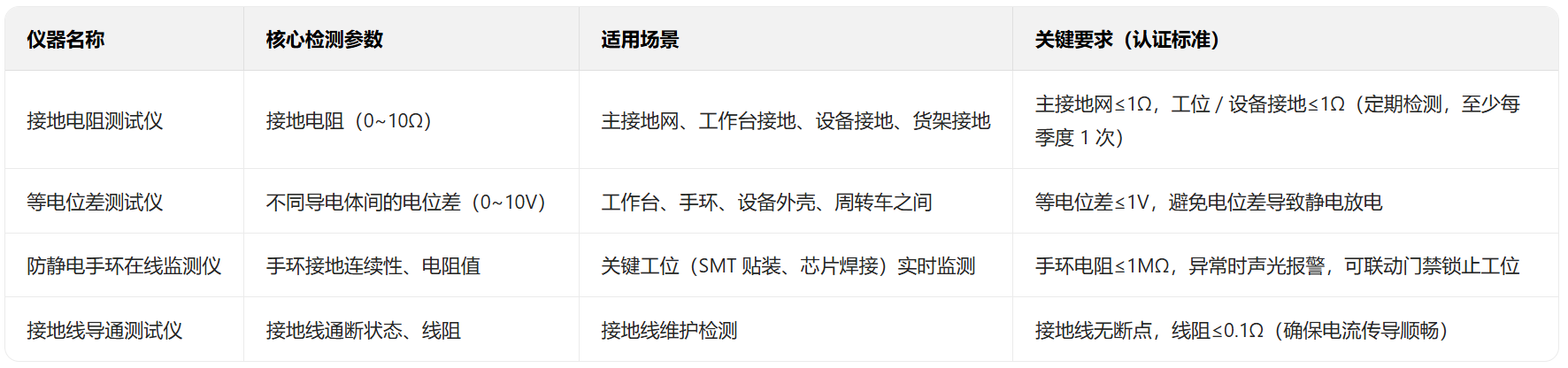

二、接地 / 等电位检测仪器(确保静电消散通道有效)

接地是静电防护的核心,需通过仪器验证接地电阻、等电位差是否达标,避免 “接地失效导致静电无法排放”。

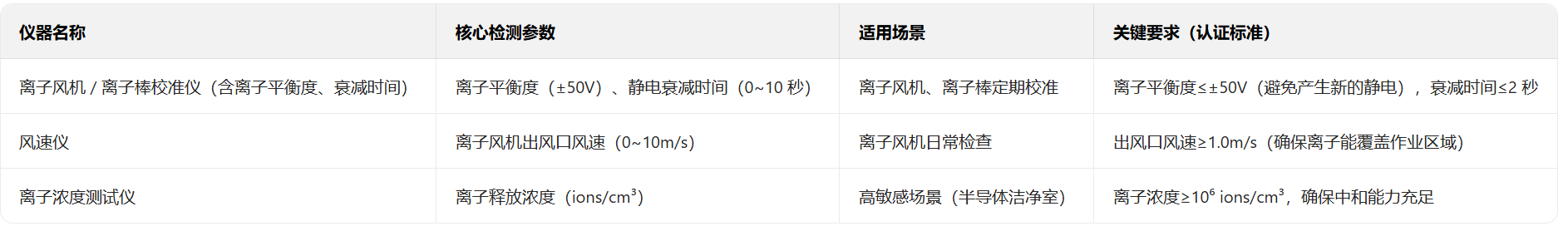

三、离子中和设备检测仪器(针对绝缘体静电,验证中和效果)

绝缘体(塑料、橡胶等)无法接地,需通过离子风机 / 棒中和电荷,仪器用于验证中和效率是否达标。

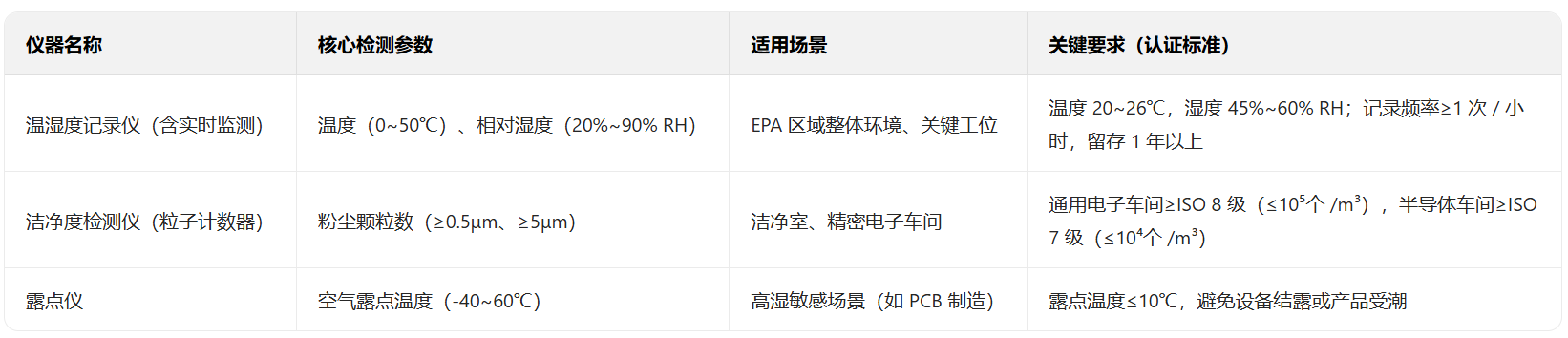

四、环境参数检测仪器(抑制静电产生的基础环境验证)

温湿度、洁净度直接影响静电产生与累积,需通过仪器实时监测并记录,满足认证的 “可追溯” 要求。

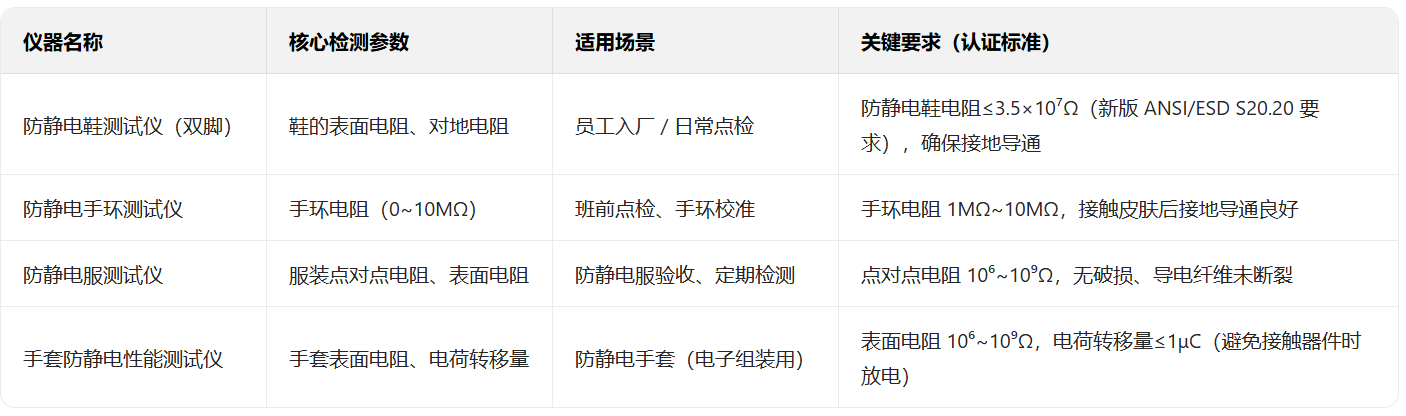

五、人员防护装备(PPE)专用检测仪器(验证人员防护有效性)

人员是静电产生的重要来源,需通过仪器检测防静电服、鞋、手环等装备是否合格,避免 “穿戴不合格装备导致防护失效”。

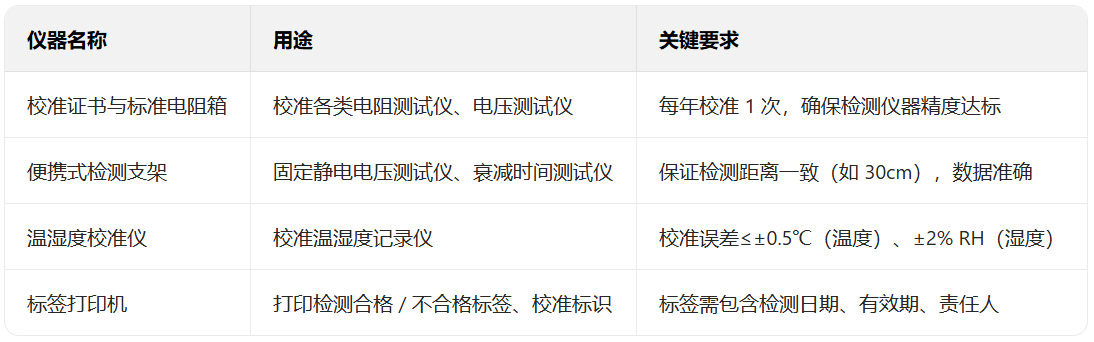

六、辅助检测仪器与工具(保障检测准确性与便捷性)


核心配置原则(按场景优先级)

  1. 基础配置(所有 EPA 区域必备):表面电阻测试仪、接地电阻测试仪、温湿度记录仪、防静电鞋 / 手环测试仪、静电电压测试仪;
  2. 进阶配置(精密电子 / 半导体车间):离子风机校准仪、静电衰减时间测试仪、ESD 敏感度测试仪、洁净度检测仪;
  3. 关键工位配置(SMT / 芯片焊接):手环在线监测仪、等电位差测试仪、风速仪;
  4. 供应链 / 来料检验配置:HBM/CDM 敏感度测试仪、包装材料衰减时间测试仪。

认证审核关键要求

所有检测仪器需满足:① 定期校准(每年 1 次,留存校准证书);② 检测记录完整(含检测日期、数据、责任人、不合格处理措施);③ 仪器精度符合标准(如电阻测试仪误差≤±5%)。若仪器未校准、无记录,审核时会直接判定 “检测无效”,影响认证通过。
若需根据具体场景(如 PCBA 车间、半导体洁净室)制定 “仪器配置清单 + 检测频次表”,可提供产线规模与产品 ESD 等级,进一步输出定制化方案。
